ABB

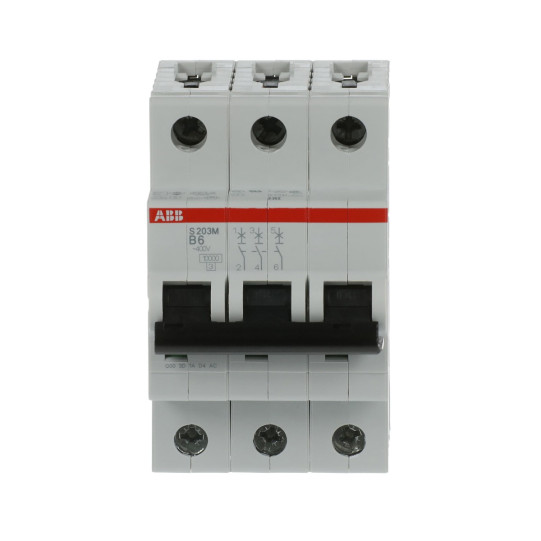

Interruttore S200M 3P B6 10kA - ABB2CDS273001R0065
ABB2CDS273001R0065
34,58 € Tasse escl.
41,50 € Tasse incluse
Tasse escl.
Tasse escl.
Tasse incl.
Tasse incl.
You save
In stock – Spedito entro 24/48h
- Supporto tecnico e referente dedicato
- pedizione gratuita a partire da 100€ di spesa (Francia metropolitana)
- Pagamenti 100% sicuri
Informazioni tecniche
Ambiente
- Temperatura dell'aria ambiente : Funzionamento -25 ... +55 °C Stoccaggio -40 ... +70 °C
- Temperatura ambiente di riferimento: 30 °C
- Grado di protezione: IP20 IP40 Involucro con coperchio IP40
- Grado di inquinamento: 3
- Condizioni ambientali: 28 cicli a 55°C / 90-96% e 25°C / 95-100
- Resistenza alle vibrazioni: 20 cicli con un carico di 0,8 in : 5g 5 ... 150 ... 5 Hz
- Resistenza agli urti secondo IEC 60068-2-27 : 25g 2 urti 13 ms
Dimensioni
- Larghezza in Numero di distanziali modulari: 3
- Larghezza netta del prodotto: 52,5 mm
- Altezza netta del prodotto: 88 mm
- Profondità del prodotto/lunghezza del filetto: 69 mm
- Peso netto del prodotto: 0,375 kg
- Peso netto del palo: 0,125 kg
- Profondità di installazione (t2): 69 mm
Certificati e dichiarazioni
- Ente di certificazione: EN CEI
Norme tecniche
- Norme: IEC/EN 60898-1 CSA 22.2 n° 235 IEC/EN 60947-2 UL 1077
- Caratteristica di intervento : B
- Tensione nominale di funzionamento: secondo IEC 60898-1 400 V AC secondo IEC 60898-1 400 V secondo IEC 60947-2 440 V AC
- Tensione di esercizio: massima (compresa la tolleranza) 440 V CA minima 12 V CA minima 12 V CC
- Tensione nominale di isolamento (Ui): secondo IEC/EN 60664-1 440 V
- Tensione nominale di resistenza agli impulsi (Uimp): 4 kV a 2000 m 5 kV a livello del mare 6,2 kV
- Tensione di prova dielettrica: 50/60 Hz, 1 min: 2 kV
- Tipo di tensione di ingresso: AC/DC
- Corrente nominale (In): 6 A
- Capacità nominale di cortocircuito: (CA) 10 kA (230 V CA) 10 kA (400 V CA) 10 kA (400 V) 10 kA
- Capacità nominale di interruzione del cortocircuito finale (Icu): (230 V CA) 25 kA (400 V CA) 15 kA (440 V CA) 15 kA (230 V) 25 kA (400 V) 15 kA
- Corrente nominale di cortocircuito condizionale (Inc): (230 V) 15 kA (400 V) 25 kA
- Capacità nominale di interruzione del cortocircuito di servizio (Ics): (230 V AC) 7,5 kA
- Frequenza (f): 50 Hz
- Frequenza nominale (f): 50 / 60 Hz
- Perdita di potenza: 6 W alle condizioni operative nominali per polo: 2 W
- Connessione all'alimentazione: Arbitraria
- Indicazione della posizione del contatto: Rosso ON / Verde OFF
- Classe di limitazione energetica: 3
- Vita elettrica: 20000 cicli CA 10000 cicli CA
- Vita meccanica: 20000 cicli
- Numero di poli protetti: 3
- Numero di poli: 3
- Categoria di sovratensione: III
- Coppia di serraggio: 2,8 N-m
- Tipo di morsetto a vite: morsetto bidirezionale di sollevamento del cilindro a prova di errore
- Marcatura dell'attuatore: I / O
- Materiale dell'attuatore: Gruppo di isolamento II, nero, sigillabile
- Materiale dell'alloggiamento: Gruppo di isolamento II, RAL 7035
- Montaggio su guida DIN: TH35-15 (guida di montaggio 35 x 15 mm) secondo IEC 60715 TH35-7,5 (guida di montaggio 35 x 7,5 mm) secondo IEC 60715
- Posizione di montaggio: qualsiasi
- Cacciavite consigliato : Pozidriv 2
- Accessori disponibili: Sì
- Capacità di connessione: sbarra 10 / 10 mm² Flessibile con ghiera 0,75 ... 25 mm² Flessibile 0,75 ... 25 mm² Flessibile 0,75 ... 25 mm² Rigido 0,75 ... 35 mm² Rigido 0,75 ... 35 mm² A trefoli 0,75 ... 35 mm² a trefoli
- Dimensioni di installazione: secondo DIN 43880 1
- Tipo di terminale: Terminali a vite
Dati tecnici UL/CSA
- Tensione massima di esercizio UL/CSA: 125 V DC 480Y/277 V AC
- Potere di interruzione secondo UL1077: (125 V DC) 10 kA (277 V AC) 6 kA (480Y / 277 V AC) 6 kA
- Capacità di connessione UL/CSA: sbarra 14-8 AWG conduttore 14-4 AWG
- Coppia di serraggio UL/CSA: 18 in-lb
In breve
Riferimento ABB2CDS273001R0065
Nome del prodotto Interruttore S200M 3P B6 10kA - ABB2CDS273001R0065
