ABB

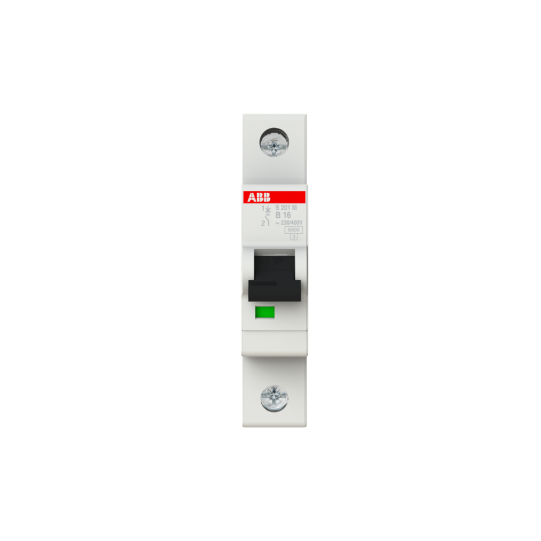

Miniatuurvermogenschakelaar S201M-B16 - 1P - B - 16 A - ABB2CDS271001R0165

ABB2CDS271001R0165

€ 5,69 Excl. BTW
€ 6,83 Incl. BTW
available Op voorraad meer dan 25 eenheden – Binnen 24/48 uur verzonden
  • check2 Technische ondersteuning en persoonlijk aanspreekpunt
  • check2 Betalingen 100% veilig maestro mastercard paypal visa fintecture alma applepay
Technische informatie

Omgeving

  • Omgevingstemperatuur : Bedrijf -25 ... +55 °C Opslag -40 ... +70 °C
  • Referentieluchttemperatuur: 30 °C
  • Beschermingsgraad : IP20 IP40 Behuizing met deksel IP40
  • Vervuilingsgraad : 3
  • Omgevingscondities: 28 cycli bij 55°C / 90-96% en 25°C / 95-100
  • Trillingsbestendigheid : 20 cycli met een belasting van 0,8 in : 5g 5 ... 150 ... 5 Hz
  • Schokbestendigheid volgens IEC 60068-2-27: 25g 2 schokken 13 ms

Afmetingen

  • Breedte in Aantal modulaire afstandhouders: 1
  • Netto productbreedte : 17,5 mm
  • Netto producthoogte: 88 mm
  • Netto productlengte: 69 mm
  • Netto gewicht: 0,125 kg
  • Netto gewicht paal: 0,125 kg
  • Installatiediepte (t2): 69 mm

Certificaten en verklaringen (Documentnummer)

  • Certificeringsinstantie: EN IEC

Technologie

  • Normen: IEC/EN 60898-1 CSA 22.2 n° 235 IEC/EN 60947-2 UL 1077
  • Uitschakelkarakteristiek : B
  • Spanning : volgens IEC 60898-1 230 / 400 V AC volgens IEC 60898-1 230 V volgens IEC 60947-2 230 V AC
  • Bedrijfsspanning: Maximaal (inclusief tolerantie) 253 V AC Maximaal (inclusief tolerantie) 72 V DC Minimaal 12 V AC Minimaal 12 V DC
  • Nominale isolatiespanning (Ui): volgens IEC/EN 60664-1 440 V
  • Nominale impulsweerstandsspanning (Uimp): 4 kV op 2000 m 5 kV op zeeniveau 6,2 kV
  • Diëlektrische testspanning: 50/60 Hz, 1 min: 2 kV
  • Spanningstype: AC/DC
  • Nominale stroom (In): 16 A
  • Nominaal kortsluitvermogen: (AC) 10 kA (230 / 400 V AC) 10 kA (230 V) 10 kA (400 V) 10 kA
  • Nominaal ultiem kortsluitvermogen (Icu): (133 V AC) 25 kA (230 V AC) 15 kA (230 V) 15 kA (400 V) 15 kA
  • Nominale voorwaardelijke kortsluitstroom (Inc): (230 V) 15 kA
  • Nominaal kortsluitvermogen (Ics): (133 V AC) 18,8 kA (230 V AC) 7,5 kA
  • Frequentie (f): 50 Hz
  • Nominale frequentie (f): 50/60 Hz
  • Vermogensverlies: 2,5 W bij nominale bedrijfsomstandigheden per pool 2,5 W
  • Aansluiting voeding : Willekeurig
  • Indicatie contactpositie: Rood AAN / Groen UIT
  • Energiebeperkingsklasse: 3
  • Elektrische levensduur: 20000 AC-cyclus 10000 AC-cyclus
  • Mechanische levensduur: 20000 cycli
  • Aantal beschermde polen: 1
  • Aantal polen: 1
  • Overspanningscategorie: III
  • Aanhaalmoment: 2,8 N-m
  • Type schroefklem: Faalveilige bidirectionele cilinderhefklem
  • Markering aandrijving: I / O
  • Materiaal stelaandrijving: Isolatie Groep II, zwart, verzegelbaar
  • Materiaalkwaliteit: Isolatie Groep II, RAL 7035
  • Montage op DIN-rail: TH35-15 (35 x 15 mm montagerail) volgens IEC 60715 TH35-7,5 (35 x 7,5 mm montagerail) volgens IEC 60715
  • Type montage: willekeurig
  • Aanbevolen schroevendraaier : Pozidriv 2
  • Beschikbare accessoires : Ja
  • Aansluitcapaciteit: 10 / 10 mm² rail
  • Flexibel met huls 0,75 ... 25 mm² Flexibel 0,75 ... 25 mm² Flexibel 0,75 ... 25 mm² Stijf 0,75 ... 35 mm² Stijf 0,75 ... 35 mm² Streng 0,75 ... 35 mm² Installatiegrootte: volgens DIN 43880 1
  • Type klem: Schroefklemmen

UL/CSA-technologie

  • Maximale UL/CSA-bedrijfsspanning : 60 V DC 480Y/277 V AC
  • Breekcapaciteit volgens UL1077 : (277 V AC) 6 kA (480Y / 277 V AC) 6 kA (60 V DC) 10 kA
  • Aansluitcapaciteit UL/CSA : Stroomrail 14-8 AWG Geleider 14-4 AWG
  • UL/CSA aanhaalmoment :18 in-lb
In het kort
Referentie ABB2CDS271001R0165
Naam product Miniatuurvermogenschakelaar S201M-B16 - 1P - B - 16 A - ABB2CDS271001R0165
