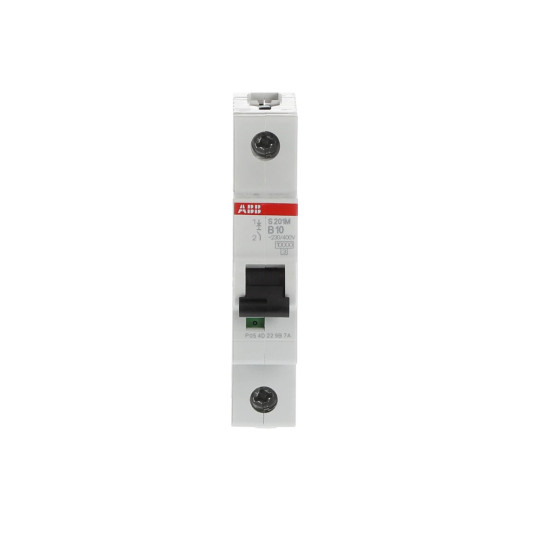

Miniatuurvermogenschakelaar S201M-C10 - 1P - C - 10 A - ABB2CDS271001R0105

Technische normen

• Normen: IEC/EN 60898-1 CSA 22.2 n° 235 IEC/EN 60947-2 UL 1077
• Uitschakelkarakteristiek : B
• Nominale bedrijfsspanning: volgens IEC 60898-1 230 / 400 V AC volgens IEC 60898-1 230 V volgens IEC 60947-2 230 V AC
• Bedrijfsspanning: Maximaal (inclusief tolerantie) 253 V AC Maximaal (inclusief tolerantie) 72 V DC Minimaal 12 V AC Minimaal 12 V DC
• Nominale isolatiespanning (Ui): volgens IEC/EN 60664-1 440 V
• Nominale impulsweerstandsspanning (Uimp): 4 kV op 2000 m 5 kV op zeeniveau 6,2 kV
• Diëlektrische testspanning: 50/60 Hz, 1 min: 2 kV
• Type ingangsspanning: AC/DC
• Nominale stroom (In): 10 A
• Nominaal kortsluitvermogen: (AC) 10 kA (230 / 400 V AC) 10 kA (230 V) 10 kA (400 V) 10 kA
• Nominaal ultiem kortsluitvermogen (Icu): (133 V AC) 25 kA (230 V AC) 15 kA (230 V) 15 kA (400 V) 15 kA
• Nominale voorwaardelijke kortsluitstroom (Inc): (230 V) 15 kA
• Nominaal breekvermogen kortsluiting (Ics): (133 V AC) 18,8 kA (230 V AC) 7,5 kA
• Frequentie (f): 50 Hz
• Nominale frequentie (f): 50/60 Hz
• Vermogensverlies: 2,1 W bij nominale bedrijfsomstandigheden per pool 2,1 W
• Aansluiting voeding: Willekeurig
• Indicatie contactpositie: Rood AAN / Groen UIT
• Energiebeperkingsklasse: 3
• Elektrische levensduur: 20000 AC cycli 10000 AC cycli
• Mechanische levensduur: 20000 cycli
• Aantal beschermde polen: 1
• Aantal polen: 1
• Overspanningscategorie: III
• Aanhaalmoment: 2,8 N-m
• Type schroefklem: Faalveilige bidirectionele cilinderhefklem
• Markering aandrijving: I / O
• Materiaal stelaandrijving: Isolatiegroep II, zwart, verzegelbaar
• Materiaal behuizing: Isolatiegroep II, RAL 7035
• Montage op DIN-rail: TH35-15 (montagerail 35 x 15 mm) volgens IEC 60715 TH35-7,5 (montagerail 35 x 7,5 mm) volgens IEC 60715
• Montagepositie: willekeurig
• Aanbevolen schroevendraaier : Pozidriv 2
• Beschikbare accessoires: Ja
• Aansluitcapaciteit: rail 10 / 10 mm² Flexibel met huls 0,75 ... 25 mm² Flexibel 0,75 ... 25 mm² Flexibel 0,75 ... 25 mm² Stijf 0,75 ... 35 mm² Stijf 0,75 ... 35 mm² Streng 0,75 ... 35 mm² geslagen
• Installatiegrootte: in overeenstemming met DIN 43880 1
• Type aansluitklem: schroefklemmen

UL/CSA technische gegevens

• Maximale UL/CSA-bedrijfsspanning: 60 V DC 480Y/277 V AC
• Uitschakelvermogen volgens UL1077: (277 V AC) 6 kA (480Y / 277 V AC) 6 kA (60 V DC) 10 kA
• UL/CSA aansluitwaarde: Rail 14-8 AWG Geleider 14-4 AWG
• UL/CSA aanhaalmoment: 18 in-lb
