SCHNEIDER

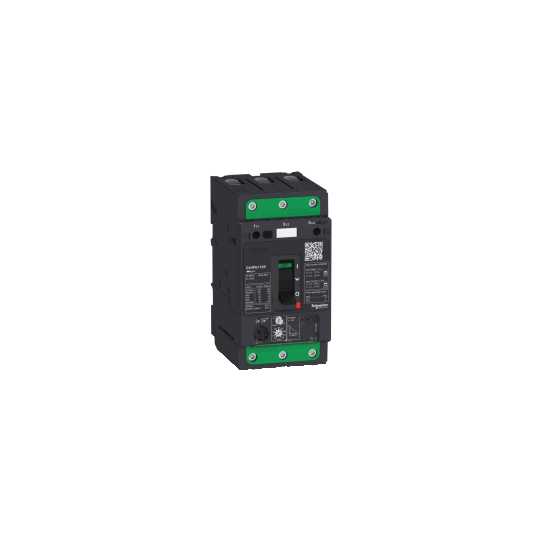

TeSys GV - disjoncteur magnéto-thermique - In 50A - 25kA - Everlink - GV4PE50B
GV4PE50B
€175.25 Excl. Tax
€210.30 Inc. Tax
Excl. Tax
Excl. Tax
Incl. Tax
Incl. Tax
You save
In stock – Dispatched within 24/48h
- Technical support and dedicated single point of contact
- Free delivery from 100€ of purchase (Metropolitan France)
- 100% secure payments
Technical informations
| Gamme: | TeSys DecaTeSys Deca |
|---|---|
| Gamme de produit: | TeSys GV4 |
| Nom de l'appareil: | GV4PE |
| Nom du produit: | TeSys GV4TeSys Deca |
| Type de produit ou équipement: | Disjoncteur moteur |
| Application: | Protection moteur |
| Type de déclencheur: | Thermique-magnétiqueÉlectronique |
| Description des pôles: | 3P |
|---|---|
| Catégorie d'emploi: | Catégorie A se conformer à CEI 60947-2AC-3 se conformer à CEI 60947-4-1 |
| Position de montage: | Toutes positions |
| Puissance moteur kW: | 11 kW à 400...415 V CA 50/60 Hz15 kW à 500 V CA 50/60 Hz18,5 kW à 660...690 V CA 50/60 Hz15 kW à 400...415 V CA 50/60 Hz18,5 kW à 400...415 V CA 50/60 Hz22 kW à 400...415 V CA 50/60 Hz18,5 kW à 500 V CA 50/60 Hz22 kW à 500 V CA 50/60 Hz30 kW à 500 V CA 50/60 Hz22 kW à 660...690 V CA 50/60 Hz30 kW à 660...690 V CA 50/60 Hz37 kW à 660...690 V CA 50/60 Hz45 kW à 660...690 V CA 50/60 Hz |
| Pouvoir de coupure: | 50 kA Icu à 220...240 V CA 50/60 Hz se conformer à CEI 60947-225 kA Icu à 380...415 V CA 50/60 Hz se conformer à CEI 60947-220 kA Icu à 440 V CA 50/60 Hz se conformer à CEI 60947-210 kA Icu à 500 V CA 50/60 Hz se conformer à CEI 60947-235 kA à 208Y/120 V CA 50/60 Hz se conformer à UL 6094735 kA à 240 V CA 50/60 Hz se conformer à UL 6094718 kA à 480Y/277 V CA 50/60 Hz se conformer à UL 6094714 kA à 600Y/347 V CA 50/60 Hz se conformer à UL 60947 |
| Type de commande: | Par maneton |
| [In] courant assigné d'emploi: | 50 A |
| Courant de déclenchement magnétique: | 850 A |
| [Ue] tension assignée d'emploi: | 690 V CA 50/60 Hz se conformer à CEI 60947-2 |
| [Ui] tension assignée d'isolement: | 800 V CA 50/60 Hz se conformer à CEI 60947-2 |
| [Ith] courant thermique conventionnel: | 115 A se conformer à CEI 60947-4-1 |
| [Uimp] tension assignée de tenue aux chocs: | 8 kV se conformer à CEI 60947-2 |
| Puissance dissipée par pôle: | 4,6 W |
| Endurance mécanique: | 40000 cycle |
| Durée de vie électrique: | 20000 cycle pour AC-3 à 440 V In/210000 cycle pour AC-3 à 440 V In |
| Vitesse de commande maximale: | 25 cyc/h |
| Service assigné: | Continu se conformer à CEI 60947-4-1 |
| Connecteur direct: | Sans |
| Mode de raccordement: | Connecteurs à vis BTR EverLink (haut) 1 câble(s) 1,5...70 mm² - rigideConnecteurs à vis BTR EverLink (haut) 1 câble(s) 1,5...50 mm² - soupleConnecteurs à vis BTR EverLink (bas) 1 câble(s) 2,5...95 mm² - rigideConnecteurs à vis BTR EverLink (bas) 1 câble(s) 2,5...70 mm² - souple |
| Couple de serrage: | 9 N.m pour câble 16...95 mm²5 N.m pour câble 1,5...10 mm² |
| Robustesse mécanique: | Vibrations: +/- 1 mm 2 à 13,2 Hz se conformer à CEI 60068-2-6Vibrations: 0,7 gn 13,2 à 100 Hz se conformer à CEI 60068-2-6Chocs: 15 gn 11 ms se conformer à CEI 60068-2-27 |
| Sensibilité à une perte de phase: | Oui se conformer à CEI 60947-4-1 |
| Hauteur: | 155 mm |
| Largeur: | 81 mm |
| Profondeur: | 116 mm |
| Poids du produit: | 1,45 kg |
| Couleur: | Gris (RAL 7016) |
| Aptitude au sectionnement: | Oui se conformer à CEI 60947-1 |
In short
Reference GV4PE50B
Product Name TeSys GV - disjoncteur magnéto-thermique - In 50A - 25kA - Everlink - GV4PE50B
