SCHNEIDER

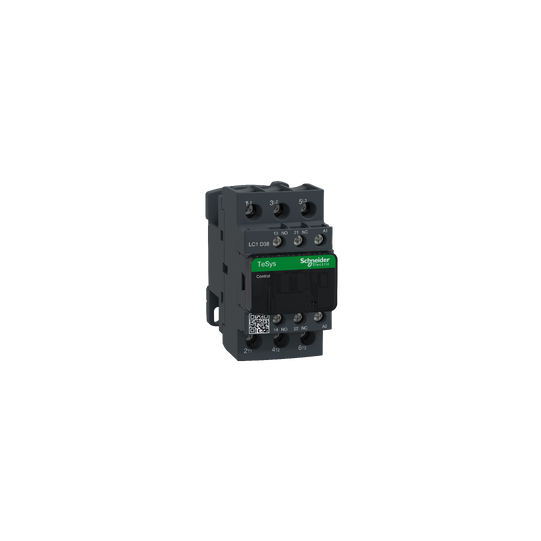

TeSys LC1D - contacteur - 3P - AC-3 440V - 38A - bobine 400Vca - LC1D38V7
LC1D38V7
€84.27 Excl. Tax
€101.12 Inc. Tax
Excl. Tax
Excl. Tax
Incl. Tax
Incl. Tax
You save
In stock – Dispatched within 24/48h
- Technical support and dedicated single point of contact
- Free delivery from 100€ of purchase (Metropolitan France)
- 100% secure payments
Technical informations
| Gamme: | TeSysTeSys Deca |
|---|---|
| Gamme de produit: | TeSys Deca |
| Type de produit ou équipement: | Contacteur |
| Nom de l'appareil: | LC1D |
| Application du contacteur: | Charge résistive (AC-1)Commande moteur (AC-3) |
| Catégorie d'emploi: | AC-4AC-1AC-3AC-3e |
| Description des pôles: | 3P |
| [Ue] tension assignée d'emploi: | Circuit de puissance: Circuit de puissance: |
| [Ie] courant assigné d'emploi: | 50 A (at 38 A (at 38 A (at |
| [Uc] tension circuit de commande: | 400 V CA 50/60 Hz |
| Puissance moteur kW: | 18,5 kW at 500 V CA 50/60 Hz (AC-3)18,5 kW at 660...690 V CA 50/60 Hz (AC-3)7,5 kW at 400 V CA 50/60 Hz (AC-4)18,5 kW at 380...400 V CA 50/60 Hz (AC-3)9 kW at 220...230 V CA 50/60 Hz (AC-3)18,5 kW at 415...440 V CA 50/60 Hz (AC-3)18,5 kW at 500 V CA 50/60 Hz (AC-3e)18,5 kW at 660...690 V CA 50/60 Hz (AC-3e)18,5 kW at 380...400 V CA 50/60 Hz (AC-3e)9 kW at 220...230 V CA 50/60 Hz (AC-3e)18,5 kW at 415...440 V CA 50/60 Hz (AC-3e) |
|---|---|
| Puissance moteur hp: | 10 hp at 230/240 V CA 50/60 Hz for 3 phases motors10 hp at 200/208 V CA 50/60 Hz for 3 phases motors5 hp at 240 V CA 50/60 Hz for monophasé motors20 hp at 480 V CA 50/60 Hz for 3 phases motors25 hp at 600 V CA 50/60 Hz for 3 phases motors |
| Code de compatibilité: | LC1D |
| Composition des pôles: | 3NO |
| Compatibilité du contact: | M2 |
| Couvercle de protection: | Avec |
| [Ith] courant thermique conventionnel: | 10 A (at 60 °C) for circuit de signalisation50 A (at 60 °C) for circuit de puissance |
| Pouvoir nominal d'enclenchement Irms: | 140 A CA for circuit de signalisation conforming to CEI 60947-5-1250 A CC for circuit de signalisation conforming to CEI 60947-5-1550 A at 440 V for circuit de puissance conforming to CEI 60947 |
| Pouvoir assigné de coupure: | 550 A at 440 V for circuit de puissance conforming to CEI 60947 |
| [Icw] courant assigné de courte durée admissible: | 60 A 40 °C - 10 min for circuit de puissance430 A 40 °C - 1s for circuit de puissance150 A 40 °C - 1 min for circuit de puissance310 A 40 °C - 10 s for circuit de puissance100 A - 1s for circuit de signalisation120 A - 500 ms for circuit de signalisation140 A - 100 ms for circuit de signalisation |
| Calibre du fusible à associer: | 10 A gG for circuit de signalisation conforming to CEI 60947-5-163 A gG at 63 A gG at |
| Impédance moyenne: | 2 mOhm - Ith 50 A 50 Hz for circuit de puissance |
| Puissance dissipée par pôle: | 5 W AC-13 W AC-33 W AC-3e |
| [Ui] tension assignée d'isolement: | Circuit de puissance: 600 V CSA certifiéCircuit de puissance: 600 V UL certifiéCircuit de signalisation: 690 V se conformer à CEI 60947-1Circuit de signalisation: 600 V CSA certifiéCircuit de signalisation: 600 V UL certifiéCircuit de puissance: 690 V se conformer à CEI 60947-4-1 |
| Catégorie de surtension: | III |
| Degré de pollution: | 3 |
| [Uimp] tension assignée de tenue aux chocs: | 6 kV se conformer à CEI 60947 |
| Niveau de fiabilité: | B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1 |
| Endurance mécanique: | 15 Mcycles |
| Durée de vie électrique: | 1,4 Mcycles 50 A AC-1 à Ue 1,4 Mcycles 38 A AC-3 à Ue 1,4 Mcycles 38 A AC-3e à Ue |
| Type de circuit de commande: | CA à 50/60 Hz |
| Technologie bobine: | Sans module d'antiparasitage intégré |
| Plage de tension du circuit de commande: | 0,3 à 0,6 Uc -40...70 °C perte de niveau CA 50/60 Hz0,8 à 1,1 Uc -40...60 °C opérationnel CA 50 Hz0,85...1,1 Uc -40...60 °C opérationnel CA 60 Hz1...1,1 Uc 60...70 °C opérationnel CA 50/60 Hz |
| Puissance d'appel en VA: | 70 VA 60 Hz cos phi 0,75 (at 20 °C)70 VA 50 Hz cos phi 0,75 (at 20 °C) |
| Consommation moyenne au maintien en VA: | 7,5 VA 60 Hz cos phi 0,3 (at 20 °C)7 VA 50 Hz cos phi 0,3 (at 20 °C) |
| Dissipation thermique: | 2...3 W at 50/60 Hz |
| Temps de fonctionnement: | 4...19 ms ouverture12...22 ms fermeture |
| Vitesse de commande maxi: | 3600 cyc/h à |
| Mode de raccordement: | Télécommande: borniers à vis-étrier 2 1...2,5 mm² - cable stiffness: souple avec emboutTélécommande: borniers à vis-étrier 1 1...4 mm² - cable stiffness: souple sans emboutTélécommande: borniers à vis-étrier 2 1...4 mm² - cable stiffness: souple sans emboutTélécommande: borniers à vis-étrier 1 1...4 mm² - cable stiffness: souple avec emboutTélécommande: borniers à vis-étrier 1 1...4 mm² - cable stiffness: rigide sans emboutTélécommande: borniers à vis-étrier 2 1...4 mm² - cable stiffness: rigide sans emboutCircuit de puissance: borniers à vis-étrier 1 2,5...10 mm² - cable stiffness: souple sans emboutCircuit de puissance: borniers à vis-étrier 2 2,5...10 mm² - cable stiffness: souple sans emboutCircuit de puissance: borniers à vis-étrier 1 1...10 mm² - cable stiffness: souple avec emboutCircuit de puissance: borniers à vis-étrier 2 1,5...6 mm² - cable stiffness: souple avec emboutCircuit de puissance: borniers à vis-étrier 1 1,5...10 mm² - cable stiffness: rigide sans emboutCircuit de puissance: borniers à vis-étrier 2 2,5...10 mm² - cable stiffness: rigide sans embout |
| Couple de serrage: | Télécommande |
| Contacts auxiliaires: | 1 "O" + 1 "F" |
| Type de contacts auxiliaires: | type liés mécaniquement 1 "O" + 1 "F" se conformer à CEI 60947-5-1 type contact miroir 1 "O" se conformer à CEI 60947-4-1 |
| Fréquence circuit signalisation: | 25 à 400 Hz |
| Tension de commutation minimale: | 17 V for circuit de signalisation |
| Courant commuté minimum: | 5 mA for circuit de signalisation |
| Résistance d'isolement: | > 10 M? for circuit de signalisation |
| Temps de non-chevauchement: | 1,5 ms sur désexcitation entre contact NC et NO1,5 ms sur excitation entre contact NC et NO |
| Support de montage: | PlatineRail |
In short
Reference LC1D38V7
Product Name TeSys LC1D - contacteur - 3P - AC-3 440V - 38A - bobine 400Vca - LC1D38V7
