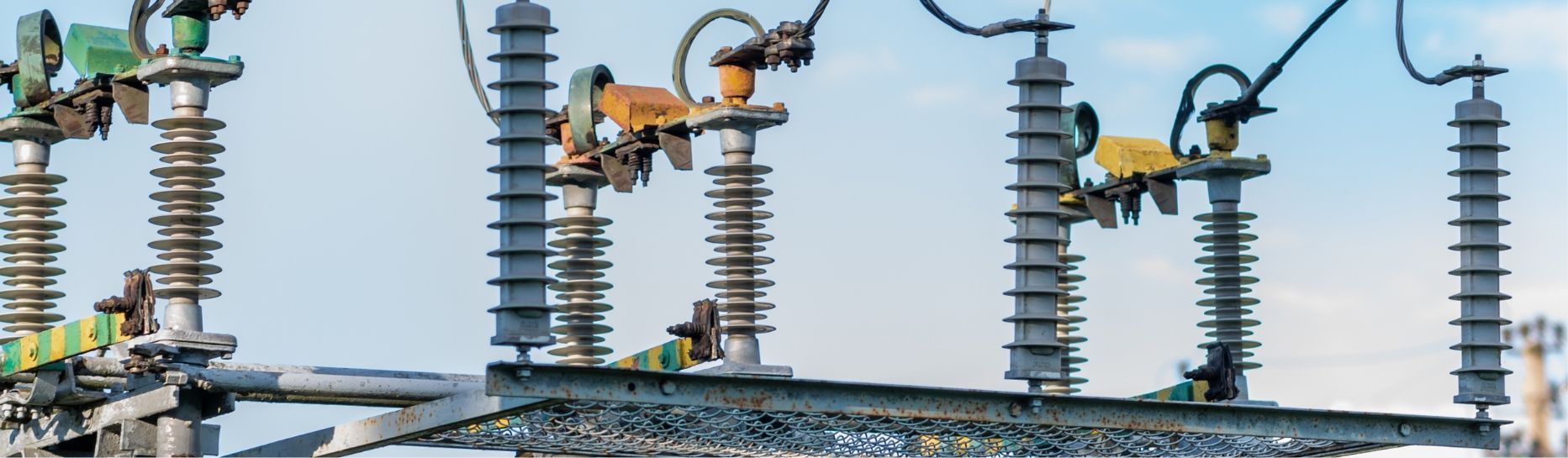

Un transformador de corriente (TC) es un dispositivo eléctrico que se utiliza para medir la corriente eléctrica en un circuito eléctrico de alta tensión, transformándola en una corriente proporcionalmente reducida que puede medirse fácilmente con un dispositivo de medición convencional. Por tanto, la función principal del transformador de corriente es proporcionar una medición de corriente precisa y segura en circuitos eléctricos de alta tensión. Se utiliza ampliamente en redes de distribución de energía eléctrica, subestaciones, plantas industriales y otras instalaciones eléctricas.
Los transformadores de corriente también pueden emplearse para funciones de protección, donde sirven para detectar corrientes de fallo y activar dispositivos de protección para aislar equipos y personas de los peligros asociados a estas altas corrientes.
Las mediciones de corriente pueden realizarse mediante contadores. Estos contadores pueden ser de dos tipos de tecnología: con transformador de intensidad (TI) integrado o con TI externo. Esta guía se aplicará cuando los TI sean externos, generalmente para instalaciones de más de 125 amperios o cuando no sea posible integrar en la instalación un contador con TI incorporado.
Los transformadores de corriente son sensores que miden la corriente que circula por un conductor eléctrico.
El sensor es un TI que mide un campo magnético proporcional a la corriente primaria (corriente que circula por el cable). Este campo magnético variable generará como resultado una corriente inducida en el TI. La corriente así creada a la salida del TI también será proporcional al campo magnético (dependiendo del número de espiras del TI).
En las aplicaciones de medición, la corriente que sale del TI debe estar entre 0 y 5 amperios. Para elegir el TI adecuado hay que tener en cuenta dos criterios:
- El máximo de corriente que circulará por el conductor, que dependerá del calibre del interruptor automático situado directamente aguas arriba o de su ajuste. Si el ajuste es de 95 amperios, se seleccionará el calibre superior del TI, es decir, en este caso 100 amperios.
- El elemento donde se instalará el TI, ya que el TI será diferente dependiendo de si se trata de un cable o una barra de embarrado.
Por lo tanto, habrá que tener en cuenta las dimensiones del cable (el diámetro y no la sección) o de la barra (altura y anchura).
