SCHNEIDER

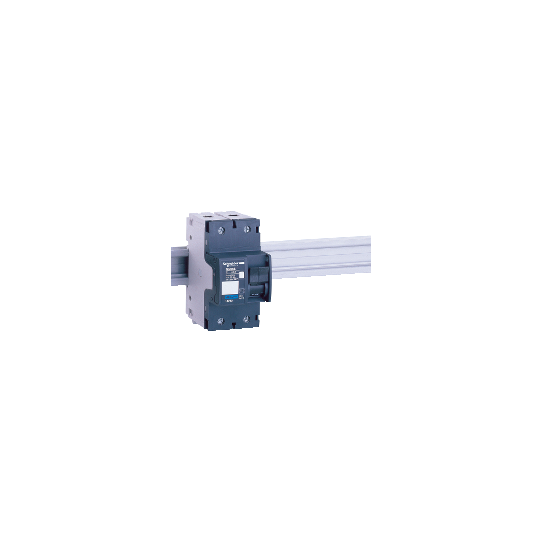

Multi9 NG125L - disjoncteur modulaire - 2P - 20A - courbe D - 18841
18841
228,24 € HT
273,89 € TTC
HT
HT
TTC
TTC
Vous économisez
En stock – Expédié sous 24/48h
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 200€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Gamme de produits : | NG125 |
|---|---|
| Gamme : | Acti 9 |
| Nom du produit : | Acti 9 NG125 |
| Fonction produit : | Disjoncteur miniature |
| Nom de l'appareil : | NG125L |
| Fonction de l'appareil : | Distribution |
| Nombre de pôles : | 2P |
| Nombre de pôles protégés : | 2 |
| Position du pôle neutre : | Gauche |
| [Ie] courant assigné d'emploi maximal : | 20 A à 40 °C |
| Type de réseau : | CACC |
| Technologie de déclencheur : | Thermique-magnétique |
| Courbe de déclenchement : | D |
| Pouvoir de coupure : | 100 kA Icu se conformer à EN/IEC 60947-2 - 220...240 V CA 50/60 Hz50 kA Icu se conformer à EN/IEC 60947-2 - 380...415 V CA 50/60 Hz15 kA Icu se conformer à EN/IEC 60947-2 - 500 V CA 50/60 Hz40 kA Icu se conformer à EN/IEC 60947-2 - 440 V CA 50/60 Hz36 kA Icu se conformer à EN/IEC 60947-2 - = 250 V CC |
| Catégorie d'emploi : | A se conformer à IEC 60947-2 |
| Aptitude au sectionnement : | Oui se conformer à IEC 60947-2 |
| Fréquence du réseau : | 50/60 Hz |
|---|---|
| [Ue] tension assignée d'emploi : | = 250 V CC220...240 V CA 50/60 Hz380...415 V CA 50/60 Hz440 V CA 50/60 Hz500 V CA 50/60 Hz |
| Limite de déclenchement magnétique : | 12 x In +/- 20 % |
| [Ics] pouvoir assigné de coupure de service en court-circuit : | 75 kA à 0,75 capacité de coupure se conformer à EN/IEC 60947-2 - 220...240 V CA 50/60 Hz37,5 kA à 0,75 capacité de coupure se conformer à EN/IEC 60947-2 - 380...415 V CA 50/60 Hz30 kA à 0,75 capacité de coupure se conformer à EN/IEC 60947-2 - 440 V CA 50/60 Hz11,25 kA à 0,75 capacité de coupure se conformer à EN/IEC 60947-2 - 500 V CA 50/60 Hz50 kA à 100 % capacité de coupure se conformer à EN/IEC 60947-2 - 250 V CC |
| [Ui] tension assignée d'isolement : | 690 V CA 50/60 Hz se conformer à EN/IEC 60947-2 |
| [Uimp] tension assignée de tenue aux chocs : | 8 kV se conformer à EN/IEC 60947-2 |
| Coupure pleinement apparente : | Oui |
| Type de commande : | Par manetonTest de déclenchement manuel |
| Signalisation locale : | Indication ON/OFFIndicateur de déclenchement |
| Mode d'installation : | Encliquetable |
| Support de montage : | Rail DIN symétrique 35 mm |
| Compatibilité du répartiteur du peigne de jeu de barres : | Oui |
| Pas de 9 mm : | 6 |
| Hauteur : | 103 mm |
| Largeur : | 54 mm |
| Profondeur : | 81 mm |
| Poids : | 0,48 kg |
| Durée de vie mécanique : | 20000 cycle |
| Durée de vie électrique : | 10000 cycle |
| Prévision de verrouillage : | Cadenassable |
| Verrouillage : | Verrouillage intégré |
| Mode de raccordement : | Bornes type tunnel 1,5?50 mm² rigideBornes type tunnel 1?35 mm² souple |
| Longueur de dénudage des fils : | 20 mm |
| Couple de serrage : | 3,5 N.m |
| Protection fuite à la terre : | Bloc séparé |
En bref
Référence 18841
Nom du produit Multi9 NG125L - disjoncteur modulaire - 2P - 20A - courbe D - 18841
Gamme Acti 9
Fonction de l'appareil Distribution
