SCHNEIDER

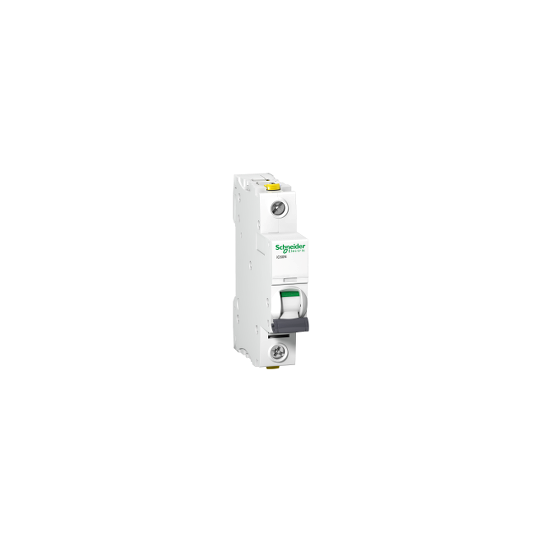

Interruptor automático magnetotérmico iC60N - 1P - 1A - curva C - A9F04101
A9F04101
9,82 € HT
11,78 € TTC
HT
HT
TTC
TTC
Vous économisez
En cours d’approvisionnement – Délai moyen 4/6 semaines
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 200€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Aplicación de dispositivo : | Distribución |
|---|---|
| Gama : | Acti 9 |
| Nombre del producto : | Acti 9 iC60 |
| Tipo de producto o componente : | Interruptor automático en miniatura |
| Nombre corto del dispositivo : | IC60N |
| Número de polos : | 1P |
| Número de polos protegidos : | 1 |
| Intensidad nominal (In) : | 1 A |
| Tipo de red : | CCCA |
| Tecnología de unidad de disparo : | Térmico-magnético |
| Código de curva : | C |
| Poder de corte : | 50 kA Icu de acuerdo con EN/IEC 60947-2 - 220...240 V CA 50/60 Hz50 kA Icu de acuerdo con EN/IEC 60947-2 - 12...60 V CA 50/60 Hz50 kA Icu de acuerdo con EN/IEC 60947-2 - 100...133 V CA 50/60 Hz6000 A Icn de acuerdo con EN/IEC 60898-1 - 230 V CA 50/60 Hz10 kA Icu conforming to EN/IEC 60947-2 - 60...72 V DC15 kA Icu conforming to EN/IEC 60947-2 - 12...60 V DC |
| Categoría de utilización : | Categoría A de acuerdo con EN 60898-1Categoría A de acuerdo con IEC 60898-1 |
| Apto para seccionamiento : | Sí de acuerdo con EN 60947-2Sí de acuerdo con IEC 60947-2Sí de acuerdo con EN 60898-1Sí de acuerdo con IEC 60898-1 |
| Normas : | EN 60947-2IEC 60947-2EN 60898-1IEC 60898-1 |
| Frecuencia de red : | 50/60 Hz |
|---|---|
| Límite de enlace magnético : | 8 x In +/- 20% |
| [Ics] poder de corte en servicio : | 10 kA 100 % x Icu de acuerdo con EN 60947-2 - 72 V CC10 kA 100 % x Icu de acuerdo con IEC 60947-2 - 72 V CC6000 A 100 % x Icu de acuerdo con IEC 60898-1 - 230 V CA 50/60 Hz15 kA 100 % x Icu de acuerdo con EN 60947-2 - 12...60 V CC15 kA 100 % x Icu de acuerdo con IEC 60947-2 - 12...60 V CC6000 A 100 % x Icu de acuerdo con EN 60898-1 - 230 V CA 50/60 Hz50 kA 100 % x Icu de acuerdo con EN 60947-2 - 12...60 V CA 50/60 Hz50 kA 100 % x Icu de acuerdo con EN 60947-2 - 220...240 V CA 50/60 Hz50 kA 100 % x Icu de acuerdo con IEC 60947-2 - 12...60 V CA 50/60 Hz50 kA 100 % x Icu de acuerdo con IEC 60947-2 - 220...240 V CA 50/60 Hz50 kA 100 % x Icu de acuerdo con IEC 60947-2 - 100...133 V CA 50/60 Hz50 kA 100 % x Icu de acuerdo con EN 60947-2 - 100...133 V CA 50/60 Hz |
| Clase de limitación : | 3 de acuerdo con EN 60898-13 de acuerdo con IEC 60898-1 |
| [Ui] tensión nominal de aislamiento : | 500 V CA 50/60 Hz de acuerdo con IEC 60947-2500 V CA 50/60 Hz de acuerdo con EN 60947-2 |
| [Uimp] tensión nominal soportada al impulso : | 6 kV de acuerdo con EN 60947-26 kV de acuerdo con IEC 60947-2 |
| Indicador de posición del contacto : | Sí |
| Tipo de control : | Maneta |
| Señalizaciones en local : | Indicador de disparo |
| Soporte de montaje : | Carril DIN |
| Pasos de 9 mm : | 2 |
| Altura : | 91 mm |
| Anchura : | 18 mm |
| Profundidad : | 78,5 mm |
| Peso del producto : | 0.125 kg |
| Color : | Blanco |
| Endurancia mecánica : | 20000 ciclos |
| Durabilidad eléctrica : | 10000 ciclos |
| Conexiones - terminales : | Doble terminal, arriba o abajo rígido cableado(s) 1...25 mm² maxDoble terminal, arriba o abajo Flexible cableado(s) 1...16 mm² max |
| Longitud de cable pelado para conectar bornas : | 14 mm arriba o abajo |
| Par de apriete : | 2 N.m arriba o abajo |
| Protección contra fugas a tierra : | Sin |
En bref
Référence A9F04101
Nom du produit Interruptor automático magnetotérmico iC60N - 1P - 1A - curva C - A9F04101
Gamme Acti 9
Fonction de l'appareil Distribución
