SCHNEIDER

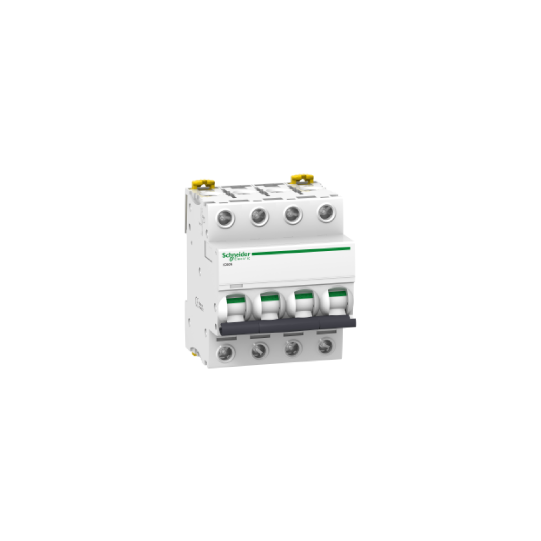

Acti9, iC60N disjoncteur 4P 25A courbe B - A9F73425
A9F73425
83,08 € HT
99,70 € TTC
HT
HT
TTC
TTC
Vous économisez
En stock plus de 100 unités – Expédié sous 24/48h
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 100€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Fonction de l'appareil : | Distribution |
|---|---|
| Gamme : | Acti 9 |
| Nom du produit : | Acti 9 iC60 |
| Fonction produit : | Disjoncteur miniature |
| Nom abrégé de l'appareil : | IC60N |
| Description des pôles : | 4P |
| Nombre de pôles protégés : | 4 |
| In courant assigné d'emploi : | 25 A |
| Type de réseau : | CCCA |
| Technologie de déclencheur : | Thermique-magnétique |
| Courbe de déclenchement : | B |
| Pouvoir de coupure : | 36 kA Icu conforme à IEC 60947-2 - 12?133 V CA 50/60 Hz36 kA Icu conforme à EN 60947-2 - 12?133 V CA 50/60 Hz10 kA Icu conforme à EN 60947-2 - 180?250 V CC10 kA Icu conforme à IEC 60947-2 - 180?250 V CC6 kA Icu conforme à IEC 60947-2 - 440 V CA 50/60 Hz6000 A Icn conforme à EN 60898-1 - 400 V CA 50/60 Hz10 kA Icu conforme à EN 60947-2 - 380...415 V CA 50/60 Hz10 kA Icu conforme à IEC 60947-2 - 380...415 V CA 50/60 Hz20 kA Icu conforme à EN 60947-2 - 220...240 V CA 50/60 Hz20 kA Icu conforme à IEC 60947-2 - 220...240 V CA 50/60 Hz6 kA Icu conforme à EN 60947-2 - 440 V CA 50/60 Hz6000 A Icn conforme à IEC 60898-1 - 400 V CA 50/60 Hz |
| Catégorie d'emploi : | A conforme à EN 60947-2A conforme à IEC 60947-2 |
| Aptitude au sectionnement : | Oui conforme à EN 60947-2Oui conforme à IEC 60947-2Oui conforme à EN 60898-1Oui conforme à IEC 60898-1 |
| Normes : | EN 60898-1IEC 60898-1IEC 60947-2EN 60947-2 |
| Labels qualité : | NF |
| Fréquence du réseau : | 50/60 Hz |
|---|---|
| Limite de déclenchement magnétique : | 4 x In +/- 20 % |
| [Ics] pouvoir assigné de coupure de service en court-circuit : | 6000 A 100 % x Icu conforme à IEC 60898-1 - 400 V CA 50/60 Hz10 kA 100 % x Icu conforme à IEC 60947-2 - 180?250 V CC10 kA 100 % x Icu conforme à EN 60947-2 - 180?250 V CC6000 A 100 % x Icu conforme à EN 60898-1 - 400 V CA 50/60 Hz4.5 kA 0,75 x Icu conforme à IEC 60947-2 - 440 V CA 50/60 Hz15 kA 0,75 x Icu conforme à EN 60947-2 - 220...240 V CA 50/60 Hz7.5 kA 0,75 x Icu conforme à EN 60947-2 - 380...415 V CA 50/60 Hz4.5 kA 0,75 x Icu conforme à EN 60947-2 - 440 V CA 50/60 Hz15 kA 0,75 x Icu conforme à IEC 60947-2 - 220...240 V CA 50/60 Hz7.5 kA 0,75 x Icu conforme à IEC 60947-2 - 380...415 V CA 50/60 Hz27 kA 0,75 x Icu conforme à IEC 60947-2 - 12?133 V CA 50/60 Hz27 kA 0,75 x Icu conforme à EN 60947-2 - 12?133 V CA 50/60 Hz |
| Classe de limitation : | 3 conforme à EN 60898-13 conforme à IEC 60898-1 |
| [Ui] tension assignée d'isolement : | 500 V CA 50/60 Hz conforme à IEC 60947-2500 V CA 50/60 Hz conforme à EN 60947-2 |
| [Uimp] tension assignée de tenue aux chocs : | 6 kV conforme à EN 60947-26 kV conforme à IEC 60947-2 |
| Coupure pleinement apparente : | Oui |
| Type de commande : | Par maneton |
| Signalisation locale : | Indicateur de déclenchement |
| Mode d'installation : | Fixe |
| Support de montage : | Rail DIN |
| Compatibilité du bloc de distribution du peigne de jeu de barres : | Oui haut ou bas |
| Pas de 9 mm : | 8 |
| Hauteur : | 85 mm |
| Largeur : | 72 mm |
| Profondeur : | 78,5 mm |
| Poids : | 0.5 kg |
| Couleur : | Blanc |
| Durée de vie mécanique : | 20000 cycle |
| Durée de vie électrique : | 10000 cycle |
| Mode de raccordement : | Terminal simple, haut ou bas rigide fil(s) 1?25 mm² maxTerminal simple, haut ou bas souple fil(s) 1?16 mm² max |
| Longueur de dénudage des fils : | 14 mm haut ou bas |
| Couple de serrage : | 2 N.m haut ou bas |
| Protection fuite à la terre : | Bloc séparé |
En bref
Référence A9F73425
Nom du produit Acti9, iC60N disjoncteur 4P 25A courbe B - A9F73425
Gamme Acti 9
Fonction de l'appareil Distribution
