SCHNEIDER

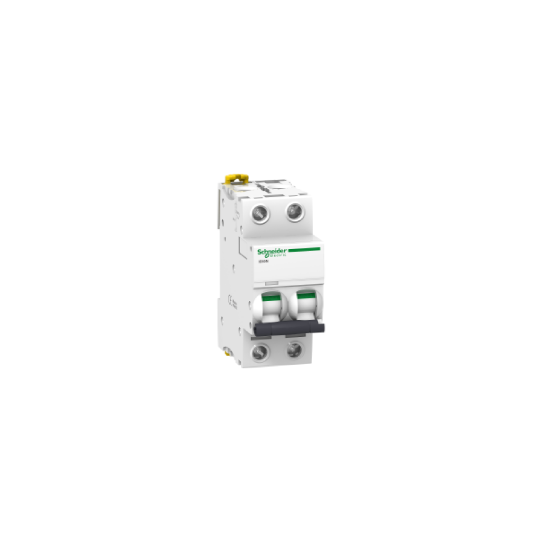

Acti9, iC60N disjoncteur 2P 40A courbe C - A9F74240

Name: Acti9, iC60N disjoncteur 2P 40A courbe C - A9F74240
Brand: Acti 9
SKU: A9F74240
Price: 43.1 EUR
Availability: InStock

A9F74240

35,92 € HT

43,10 € TTC

2 avis

En stock plus de 100 unités – Expédié sous 24/48h

Support technique et interlocuteur unique dédié
Livraison offerte dès 200€ d’achat (France Métropolitaine)
Paiements 100% sécurisés

En bref
Caractéristiques
Détails
Infos
Rappel
Avis

Informations techniques

Fonction de l'appareil :	Distribution
Gamme :	Acti 9
Nom du produit :	Acti 9 iC60
Fonction produit :	Disjoncteur miniature
Nom abrégé de l'appareil :	IC60N
Description des pôles :	2P
Nombre de pôles protégés :	2
In courant assigné d'emploi :	40 A
Type de réseau :	CCCA
Technologie de déclencheur :	Thermique-magnétique
Courbe de déclenchement :	C
Pouvoir de coupure :	6 kA Icu conforme à EN/IEC 60947-2 - 440 V CA 50/60 Hz10 kA Icu conforme à EN/IEC 60947-2 - 380...415 V CA 50/60 Hz20 kA Icu conforme à EN/IEC 60947-2 - 220...240 V CA 50/60 Hz6000 A Icn conforme à EN/IEC 60898-1 - 400 V CA 50/60 Hz36 kA Icu conforming to EN/IEC 60947-2 - 12...60 V AC 50/60 Hz10 kA Icu conforming to EN/IEC 60947-2 - <= 125 V DC36 kA Icu conforming to EN/IEC 60947-2 - 100...133 V AC 50/60 Hz
Catégorie d'emploi :	A conforme à EN 60947-2A conforme à IEC 60947-2
Aptitude au sectionnement :	Oui conforme à EN 60947-2Oui conforme à IEC 60947-2Oui conforme à EN 60898-1Oui conforme à IEC 60898-1
Normes :	IEC 60898-1IEC 60947-2EN 60898-1EN 60947-2

Fréquence du réseau :	50/60 Hz
Limite de déclenchement magnétique :	8 x In +/- 20 %
[Ics] pouvoir assigné de coupure de service en court-circuit :	6000 A 100 % x Icu conforme à IEC 60898-1 - 400 V CA 50/60 Hz10 kA 100 % x Icu conforme à IEC 60947-2 - 72?125 V CC10 kA 100 % x Icu conforme à EN 60947-2 - 72?125 V CC6000 A 100 % x Icu conforme à EN 60898-1 - 400 V CA 50/60 Hz4.5 kA 0,75 x Icu conforme à IEC 60947-2 - 440 V CA 50/60 Hz15 kA 0,75 x Icu conforme à EN 60947-2 - 220...240 V CA 50/60 Hz7.5 kA 0,75 x Icu conforme à EN 60947-2 - 380...415 V CA 50/60 Hz4.5 kA 0,75 x Icu conforme à EN 60947-2 - 440 V CA 50/60 Hz15 kA 0,75 x Icu conforme à IEC 60947-2 - 220...240 V CA 50/60 Hz7.5 kA 0,75 x Icu conforme à IEC 60947-2 - 380...415 V CA 50/60 Hz27 kA 0,75 x Icu conforme à IEC 60947-2 - 12?133 V CA 50/60 Hz27 kA 0,75 x Icu conforme à EN 60947-2 - 12?133 V CA 50/60 Hz
Classe de limitation :	3 conforme à EN 60898-13 conforme à IEC 60898-1
[Ui] tension assignée d'isolement :	500 V CA 50/60 Hz conforme à IEC 60947-2500 V CA 50/60 Hz conforme à EN 60947-2
[Uimp] tension assignée de tenue aux chocs :	6 kV conforme à EN 60947-26 kV conforme à IEC 60947-2
Coupure pleinement apparente :	Oui
Type de commande :	Par maneton
Signalisation locale :	Indicateur de déclenchement
Mode d'installation :	Fixe
Support de montage :	Rail DIN
Compatibilité du bloc de distribution du peigne de jeu de barres :	Oui haut ou bas
Pas de 9 mm :	4
Hauteur :	85 mm
Largeur :	36 mm
Profondeur :	78,5 mm
Poids :	0.25 kg
Couleur :	Blanc
Durée de vie mécanique :	20000 cycle
Durée de vie électrique :	10000 cycle
Mode de raccordement :	Terminal simple, haut ou bas rigide fil(s) 1?35 mm² maxTerminal simple, haut ou bas souple fil(s) 1?25 mm² max
Longueur de dénudage des fils :	14 mm haut ou bas
Couple de serrage :	3.5 N.m haut ou bas
Protection fuite à la terre :	Bloc séparé

Degré de protection IP :	IP20 conforme à EN 60529IP20 conforme à IEC 60529
Degré de pollution :	3 conforme à EN 60947-23 conforme à IEC 60947-2
Catégorie de surtension :	IV
Tropicalisation :	2 conforme à IEC 60068-1
Humidité relative :	95 % ( 55 °C )
Altitude de fonctionnement :	0?2000 m
Température de fonctionnement :	-35?70 °C
Température ambiante pour le stockage :	-40?85 °C
Période :	18 mois
Statut environnemental :	Produit Green PremiumRoHS (code date: AnnéeSemaine)

Contexte :

L'offre Acti9 iC60 assure la protection des installations électriques dans les bâtiments tertiaires et industriels.
La gamme est composée de disjoncteurs magnéto-thermiques, de protections différentielles, d'auxiliaires électriques et d'accessoires.
Acti9 control une offre de contrôle commande exclusive pour le pilotage ou le réarmement à distance automatique ou manuel de votre installation :
– télécommande RCA
– réarmement automatique ARA
-disjoncteur à commande intégré Reflex
-passerelle communicante nouvelle génération Acti9 Smartlink
Ces disjoncteurs sont disponibles avec un pouvoir de coupure de 10 kA à 100 kA.
Ces protections sont adaptées aux utilisations suivantes:

Courbe C :- applications générales- commande et protection contre les surintensités de circuits- déclencheurs magnétiques agissent entre 5 et 10 In
Courbe B :- commande et protection contre les surintensités de circuits avec protection des personnes en régimes IT et TN pour des grandes longueurs de câbles- déclencheurs magnétiques agissent entre 3 et 5 In
Courbe D et K :- commande et protection de circuits dans toutes les installations présentant de forts courants d’appel- déclencheurs magnétiques agissent entre 10 et 14 In.
Courbe Z :

-commande et protection de circuits électroniques- déclencheurs magnétiques agissent entre 2,4 et 3,6 In.
Caractéristiques:
– tension d'emploi : jusqu'a 440 Vca
– tension d'isolement : 500V
– degré de pollution : niveau 3,

Auxiliaires : indicateur d'état et de déclenchement, déclencheur a émission de tension, déclencheur a manque de tension, déclencheur a maximum de tension.

Rappels :

Ce disjoncteur Schneider Electric A9F74240 est un Disjoncteur miniature de la gamme Acti 9 iC60. Il protège 2P et possède un type de de déclencheur Thermique-magnétique.

D'un calibre de 40 A et d'un déclenchement selon une courbe C élaborée pour les pratiques suivantes : applications générales.

Le pouvoir de coupure est de 20 kA sous 220...240 V et de 10 kA sous 380...415 V.

Nous vous signifions que ce disjoncteur exige 2 modules de largeur pour être disposé dans un coffret ou une armoire.

Il se branche avec des fils rigides de 35 mm² maximum ou des fils souples de 25 mm² maximum.

En bref

Référence A9F74240

Nom du produit Acti9, iC60N disjoncteur 2P 40A courbe C - A9F74240

Gamme Acti 9

Fonction de l'appareil Distribution

Avis

Afficher l'attestation de confiance

4.5/5

Calculé à partir de 2 avis client(s)

5/5

Client anonyme publié le 31/01/2023 suite à une commande du 19/01/2023

Conforme à mes attentes

4/5

Client anonyme publié le 24/02/2021 suite à une commande du 20/02/2021

Rien à signaler
