SCHNEIDER

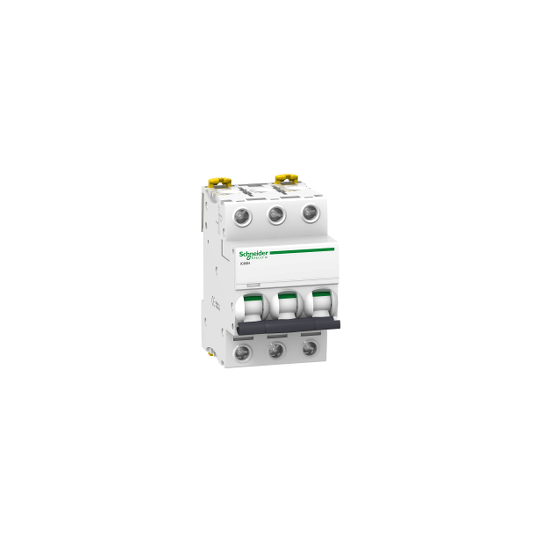

Acti9, iC60N disjoncteur 3P 63A courbe B - A9F78363
A9F78363
131,00 € HT
157,20 € TTC
HT
HT
TTC
TTC
Vous économisez
En stock plus de 25 unités – Expédié sous 24/48h
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 100€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Application : | Distribution |
|---|---|
| Gamme : | Acti 9 |
| Gamme de produits : | IC60 |
| Nom du produit : | Acti 9 iC60 |
| Type de produit ou équipement : | Disjoncteur miniature |
| Nom de l'appareil : | IC60N |
| Description des pôles : | 3P |
| Nombre de pôles protégés : | 3 |
| In courant assigné d'emploi : | 63 A |
| Type de réseau : | CACC |
| Type de déclencheur : | Thermique-magnétique |
| Courbe de déclenchement : | B |
| Codification du pouvoir de coupure : | N |
| Pouvoir de coupure : | EN/CEI 60898-1 CA 400 V 50/60 Hz Icn 6000 A36 kA Icu à 12...60 V CA 50/60 Hz se conformer à EN/CEI 60947-210 kA Icu à 380...415 V CA 50/60 Hz se conformer à EN/CEI 60947-220 kA Icu à 220...240 V CA 50/60 Hz se conformer à EN/CEI 60947-26 kA Icu à 440 V CA 50/60 Hz se conformer à EN/CEI 60947-236 kA Icu à 100?133 V CA 50/60 Hz se conformer à EN/CEI 60947-210 kA Icu à |
| Catégorie d'emploi : | Catégorie A se conformer à EN 60947-2CEI 60947-2 Catégorie A |
| Aptitude au sectionnement : | Oui se conformer à EN 60898-1Oui se conformer à EN 60947-2IEC 60898-1 OuiOui se conformer à CEI 60947-2 |
| Normes : | CEI 60947-2EN 60898-1IEC 60898-1EN 60947-2 |
| Fréquence du réseau : | 50/60 Hz |
|---|---|
| [Ue] tension assignée d'emploi : | 220...240 V CA 50/60 Hz50/60 Hz CA 400 V380...415 V CA 50/60 Hz440 V CA 50/60 Hz12?133 V CA 50/60 Hz125?180 V CC |
| Déclenchement magnétique : | 4 x In +/- 20 % |
| [Ics] pouvoir assigné de coupure de service en court-circuit : | 15 kA 75 % se conformer à EN 60947-2 - 220...240 V CA 50/60 Hz7,5 kA 75 % se conformer à EN 60947-2 - 380...415 V CA 50/60 Hz4,5 kA 75 % se conformer à EN 60947-2 - 440 V CA 50/60 Hz15 kA 75 % se conformer à CEI 60947-2 - 220...240 V CA 50/60 Hz7,5 kA 75 % se conformer à CEI 60947-2 - 380...415 V CA 50/60 Hz4,5 kA 75 % se conformer à CEI 60947-2 - 440 V CA 50/60 Hz27 kA 75 % se conformer à CEI 60947-2 - 12?133 V CA 50/60 Hz27 kA 75 % se conformer à EN 60947-2 - 12?133 V CA 50/60 Hz6000 A 100 % se conformer à EN 60898-1 - 400 V CA 50/60 Hz6000 A 100 % se conformer à IEC 60898-1 - 400 V CA 50/60 Hz10 kA 100 % se conformer à CEI 60947-2 - 125?180 V CC10 kA 100 % se conformer à EN 60947-2 - 125?180 V CC |
| [Ui] tension d'isolement : | 500 V CA 50/60 Hz se conformer à EN 60947-2500 V CA 50/60 Hz se conformer à CEI 60947-2 |
| [Uimp] tension assignée de tenue aux chocs : | 6 kV se conformer à EN 60947-26 kV se conformer à CEI 60947-2 |
| Coupure pleinement apparente : | Oui |
| Type de commande : | Par maneton |
| Indication de tension : | Signalisation de déclenchement |
| Mode d'installation : | Fixe |
| Support de montage : | Rail DIN |
| Compatibilité des répartiteur, peigne, jeu de barres : | Haut ou bas: oui |
| Pas de 9 mm : | 6 |
| Hauteur : | 85 mm |
| Largeur : | 54 mm |
| Profondeur : | 78,5 mm |
| Poids du produit : | 0,375 kg |
| Couleur : | Blanc |
| Endurance mécanique : | 20000 cycle |
| Endurance électrique : | 10000 cycle |
| Type de raccordement : | Terminal simple (haut ou bas) 1?35 mm² rigideTerminal simple (haut ou bas) 1?25 mm² souple |
| Longueur de dénudage des fils : | 14 mm pour haut ou bas connexion |
| Couple de serrage : | 3,5 N.m haut ou bas |
| Protection différentielle : | Bloc séparé |
| Code de compatibilité : | IC60 |
| Segment de marché : | Petit commerce |
En bref
Référence A9F78363
Nom du produit Acti9, iC60N disjoncteur 3P 63A courbe B - A9F78363
Gamme Acti 9
