SCHNEIDER

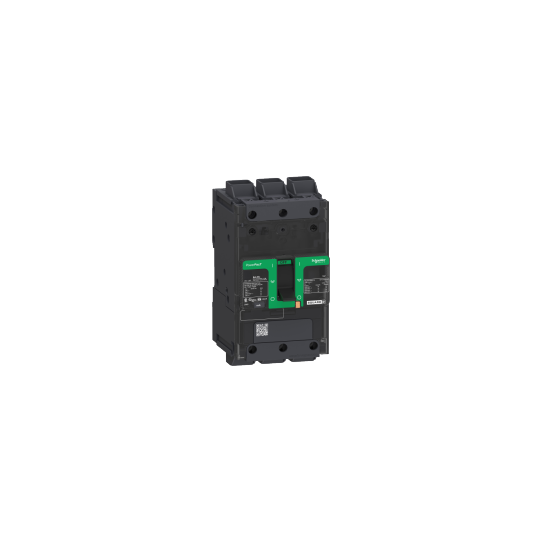

PowerPact B - disjoncteur BG - 35kA 600Y/347V - TM60D - 3P - Everlink - BGL36060LU
BGL36060LU
397,18 € HT
476,62 € TTC
HT
HT
TTC
TTC
Vous économisez
En stock – Expédié sous 24/48h
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 100€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Gamme : | PowerPact |
|---|---|
| Nom du produit : | PowerPact B |
| Nom de l'appareil : | BG 060 |
| Type de produit ou équipement : | Disjoncteur |
| Application : | Distribution |
| Courant nominal (In) : | 60 A |
|---|---|
| Description des pôles : | 3P |
| Pôles protégés : | 3t |
| Type de commande : | Par maneton |
| Codification du pouvoir de coupure : | G |
| Pouvoir de coupure : | 65 kA à 208Y/120 V CA 50/60 Hz se conformer à UL 489 65 kA à 240 V CA 50/60 Hz se conformer à UL 489 35 kA à 480/277 V CA 50/60 Hz se conformer à UL 489 35 kA à 480 V CA 50/60 Hz se conformer à UL 489 20 kA à 250 V CC se conformer à UL 489 18 kA à 600Y/347 V CA 50/60 Hz se conformer à UL 489 |
| [Ue] tension assignée d'emploi : | 525 V CA 50/60 Hz se conformer à UL 489 |
| Fréquence du réseau : | 50/60 Hz |
| [Ics] pouvoir assigné de coupure de service : | 65 kA à 220...240 V CA 50/60 Hz se conformer à CEI 60947-218 kA à de 500 à 525 V CA 50/60 Hz se conformer à CEI 60947-235 kA à 380...415 V CA 50/60 Hz se conformer à CEI 60947-235 kA à 440 V CA 50/60 Hz se conformer à CEI 60947-2 |
| [Uimp] tension assignée de tenue aux chocs : | 8 kV se conformer à CEI 60947-2 |
| Technologie de l'unité de déclenchement : | Thermique-magnétiqueTM-D, |
| Courant nominal continu : | 80 % |
| [Ui] tension d'isolement : | 800 V se conformer à CEI 60947-2 |
| Nom du déclencheur : | TM-D |
| Aptitude au sectionnement : | Oui se conformer à CEI 60947-2 |
| Catégorie d'emploi : | Catégorie A |
| Durée de vie mécanique : | 15000 cycle se conformer à CEI 947-1 Annexe K ed 5.2 |
| Durée de vie électrique : | 10000 cycle se conformer à CEI 947-1 Annexe K ed 5.2 à 440 V In |
| "Pas" de raccordement : | 27 mm |
| Jauge AWG : | AWG 6...AWG 2/0 torsadé fin aluminium / cuivreDe AWG 14 à AWG 3/0 rigide ou semi-rigide aluminium / cuivre |
| Signalisation locale : | Présence de contacts auxiliaires: repère (vert) |
| Mode d'installation : | Encliquetable (rail DIN symétrique 35 mm)Par vis (platine) |
| Raccordement électrique : | Patte Everlink lignePatte Everlink charge |
| Couple de serrage : | 5 N.m pour 2,5...16 mm² (AWG 14...AWG 4)9 N.m pour 25...95 mm² (de AWG 3 à AWG 3/0) |
| Nombre d'emplacements : | 1 slot(s) pour interrupteur secondaire OF (plug-in)1 slot(s) pour libération de tension MN or MX (plug-in)1 slot(s) pour commutateur de relais avertisseur SD (plug-in) |
| Longueur de dénudage des fils : | 20 mm |
| Couleur : | Gris (RAL 7016) |
| Pas de 9 mm : | 9 |
| Hauteur : | 137 mm |
| Largeur : | 81 mm |
| Profondeur : | 80 mm |
| Poids du produit : | 1,074 kg |
| Quantité du lot : | Lot de 1 |
| Application du disjoncteur : | HACR rated |
En bref
Référence BGL36060LU
Nom du produit PowerPact B - disjoncteur BG - 35kA 600Y/347V - TM60D - 3P - Everlink - BGL36060LU
Gamme PowerPact
