Que vous soyez un particulier ou un professionnel de l’électricité, les interrupteurs va-et-vient sont très faciles d’installation, à condition de bien respecter les consignes de sécurité inhérentes aux travaux électriques. On vous explique tout !
Mais d’abord, c’est quoi un interrupteur va-et-vient ? Il s’agit d’un mécanisme qui vous permet d’allumer et éteindre un éclairage d'une pièce depuis deux points distincts. Le fonctionnement du va-et-vient repose sur un circuit électrique spécifique. Contrairement à un interrupteur simple allumage, ce système nécessite trois fils navettes entre les deux interrupteurs, permettant la commande depuis les deux points.
Par exemple, vous pourrez allumer la lumière des escaliers au deuxième étage de votre maison et éteindre cette même lumière une fois arrivé en bas. Pratique non ?
En bref, pour garantir un branchement optimal de votre interrupteur va-et-vient, One-Elec vous propose un guide détaillé en 4 étapes.
Comment brancher un va-et-vient : Étapes de câblage d'un interrupteur va-et-vient
Matériel et outils nécessaires au branchement
Pour brancher votre appareillage électrique, vous aurez besoin de :
- Deux interrupteurs va-et-vient
- Du câble électrique à trois conducteurs (section de fil recommandée : 1,5 mm² pour l’éclairage)
- Une boîte d'encastrement par interrupteur
- Un point lumineux
- Une pince à dénuder et un tournevis
- Un testeur de tension
Etape 1 : Préparation et sécurité
- Coupez l'alimentation électrique au tableau électrique général.
- Vérifiez l'absence de tension sur les fils à l'aide d'un testeur.
- Préparez tous vos outils et identifiez les câbles (phase, neutre, terre).
Etape 2 : Câblage des interrupteurs
Interrupteur 1 :
- Reliez le fil de phase (de couleur rouge ou marron) à la borne commune
- Reliez deux fils navettes aux bornes restantes.
Interrupteur 2 :
- Branchez les deux fils navettes reçus de l’interrupteur 1.
- Branchez le fil retour lampe sur la borne commune.
Etape 3 : Connexion au point lumineux
- Reliez le conducteur retour lampe au luminaire.
- Contrôlez la connexion du neutre et de la terre sur le point d'éclairage.
Etape 4 : Test de fonctionnement : comment vérifier le bon fonctionnement d'un interrupteur va et vient après l'installation ?
- Remettez l’alimentation.
- Testez les deux interrupteurs pour vous assurer du bon fonctionnement de l'éclairage.
- Cela ne marche pas ? Pensez à regarder si vos fils sont bien connectés aux bornes correspondantes. Vérifiez aussi que les connexions soient bien serrées, qu’il n’y a pas de fils mal dénudés.
- Vous avez un doute ? Contactez un électricien professionnel, il saura vous aider et vous assurer une installation en toute sécurité.

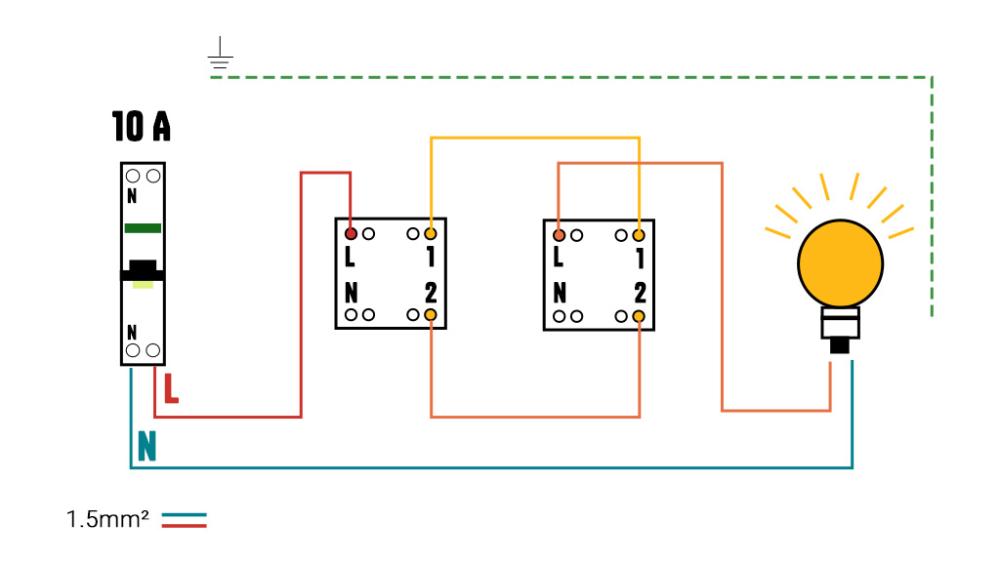

Schéma explicatif pour un branchement réussi

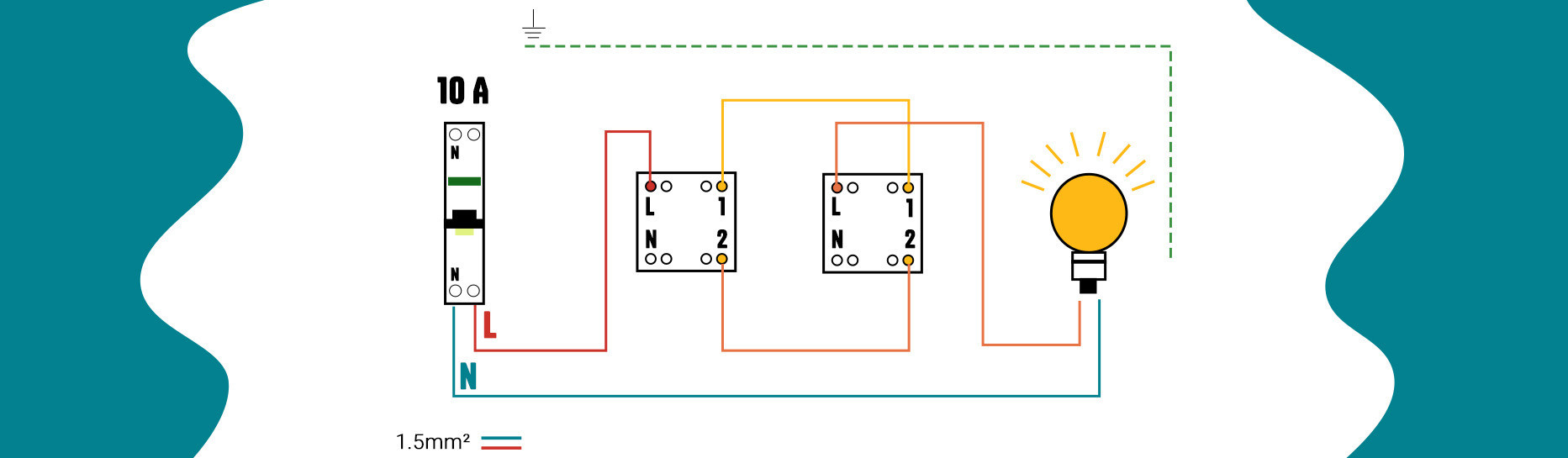

Comment brancher son interrupteur va-et-vient ? Schéma explicatif
Ce qu’il faut savoir
Pour une installation réussie de votre appareillage, privilégiez des interrupteurs certifiés NF, une intensité adaptée à votre usage (10A minimum), un design compatible avec votre installation et un indice de protection approprié selon l'emplacement
Les erreurs fréquentes à éviter : Confondre les bornes communes et les bornes navettes, négliger la mise à la terre, sous-dimensionner les conducteurs et mal isoler les connexions.
Quels sont les signes d'un câblage incorrect ? Un mauvais câblage de votre interrupteur va-e-vient peut se manifester de plusieurs manières :
- Dysfonctionnement de l'éclairage (allumage/extinction incorrects)
- Présence d'étincelles ou de crépitements lors de l'actionnement de l'interrupteur
- Odeur suspecte de brûlé.
- Chaleur anormale au niveau des interrupteurs
- Déclenchements répétés du disjoncteur
- Fonctionnement irrégulier de l'installation
Dans tous ces cas, nous vous recommandons fortement de faire appel à un électricien qualifié pour un diagnostic complet de l'installation.
Les normes à respecter pour un branchement en toute sécurité
Le branchement d'un va-et-vient doit respecter la norme NF C 15-100 :
- Installation d'un différentiel 30mA
- Protection par disjoncteur adapté
- Raccordement à la terre si nécessaire
- Veuillez à bien respecter les zones de sécurité dans les pièces humides (pièces d’eau)
Bien choisir son interrupteur va-et-vient
Vous cherchez un interrupteur robuste pour l'extérieur ? Un modèle élégant pour votre intérieur ? Sur One-Elec, nous proposons différents modèles d’interrupteurs va-et-vient des marques Schneider Electric et Legrand.
Pour les environnements exigeants, les interrupteurs de la gamme Mureva (par exemple, la réf MUR35021) de Schneider Electric sont conçus pour résister aux conditions difficiles. Il s’agit d’un modèle étanche offrant une excellente protection contre l'humidité et la poussière. Idéal pour les installations extérieures, garages ou locaux techniques. Chez Legrand, c’est vers la gamme Plexo qu’il faut se tourner (réf LEG069711). Il s’agit également d’une gamme reconnue pour sa robustesse. Cette référence garantit une utilisation fiable dans les espaces exposés aux intempéries.
Pour une installation intérieure classique, choisissez plutôt l'interrupteur Odace (réf S520204) de Schneider Electric ou la collection Dooxie de Legrand (réf LEG600001).
Une question sur le choix ou l’installation de votre interrupteur va-et-vient ? N’hésitez pas à contacter notre service technique.
