Vous souhaitez installer votre nouveau télérupteur mais vous n’êtes pas un expert en électricité ? Découvrez notre guide One-Elec ! Conseils pour éviter les erreurs les plus courantes, plan d’action étape par étape… on vous dit tout sur les télérupteurs et comment les installer facilement et ce, en toute sécurité !
Qu’est-ce qu’un télérupteur ?
Le télérupteur, c'est un produit électrique qui va vous permettre d'allumer et d'éteindre une lumière depuis différents boutons-poussoirs. On a déjà entendu parler d'un mécanisme de ce type quelque part non ? En effet, le principe de l'interrupteur va-et-vient est très similaire. Alors, c'est quoi la différence entre les deux ? C'est très simple :
- L'interrupteur va-et-vient se limite à deux points de commande
- Le télérupteur permet d'en intégrer un nombre illimité
Il vaut donc mieux privilégier le télérupteur pour une installation complexe (longs couloirs, escaliers, zones nécessitant un éclairage centralisé…) car cela permet une plus grande flexibilité !
Fonctionnement du télérupteur
Le télérupteur est placé dans le tableau électrique. C’est lui qui sépare le circuit de commande (boutons-poussoirs) du circuit de puissance (lampes).Comment ça marche exactement ? Une fois actionné, le bouton-poussoir va envoyer une impulsion électrique jusqu’au télérupteur. Cela aura pour effet de changer l’état du circuit
- Circuit ouvert : l’éclairage s’éteint.
- Circuit fermé : l’éclairage s’allume.
Il s’agit d’un mécanisme conforme à la norme NF C 15-100. Cette norme garantit une installation sécurisée et durable. Il faut savoir qu’un télérupteur peut gérer jusqu’à 15 points lumineux avec voyants. Ils sont donc véritablement utiles pour les logements résidentiels et les espaces tertiaires (bureaux, magasins…).
Les avantages du télérupteur
1. Polyvalence et évolutivité
Le télérupteur à la particularité de pouvoir évoluer avec vos besoins. Il est très facile d’ajouter ou de déplacer des boutons-poussoirs sans modifier l’ensemble de votre installation électrique, ce qui est un véritable atout !
2. Organisation centralisée
En regroupant les commandes dans un tableau électrique, il simplifie le câblage et réduit l’encombrement.
3. Adaptabilité
Voici les différents types de télérupteurs :
- Unipolaire : contrôle uniquement la phase.
- Bipolaire : contrôle à la fois la phase et le neutre, pour une sécurité renforcée.
- Silencieux : idéal pour les chambres ou environnements sensibles au bruit.
- Modulaire : monté sur rail DIN, pratique pour les installations standard.
Les types de télérupteurs et leur fonctionnement
Il existe 2 types de télérupteurs.
1. Télérupteur électromécanique
Fonctionnement : il utilise un électroaimant pour changer l’état du circuit (ouvert/fermé) lorsqu’un bouton-poussoir est actionné.
- Avantages : très robuste, fiable et durable, même dans des environnements exigeants.
- Inconvénients : bruit perceptible lors de l’actionnement, inadapté aux environnements calmes.
2. Télérupteur électronique
Fonctionnement : ce modèle repose sur des composants électroniques (transistors) pour un fonctionnement silencieux et des options avancées (temporisation, détection de courant).
- Avantages : parfait pour des espaces résidentiels, polyvalent avec des fonctionnalités supplémentaires.
- Inconvénients : coût plus élevé et maintenance plus complexe.
Comment brancher un télérupteur ? Guide pas-à-pas
Pour le branchement de votre télérupteur, vous aurez besoin du matériel adapté :
- Télérupteur adapté à votre installation (électromécanique ou électronique).
- Boutons-poussoirs pour commander le circuit (Références S520206 / S520216 / LEG600008…)
- Conducteurs électriques conformes aux normes en vigueur.
Tournevis isolés et pince à dénuder. - Un tableau électrique avec un disjoncteur adapté.
- Un multimètre pour vérifier les connexions.
Conseil : Vérifiez toujours que l’alimentation est coupée avant d’intervenir sur votre circuit électrique.
Étape 1 : Préparation
- Coupez l’alimentation électrique au tableau général.
- Préparez le matériel nécessaire
- Identifiez les câbles : phase, neutre, terre.
Étape 2 : Brancher son télérupteur
- Circuit de commande (boutons-poussoirs) : Reliez les boutons-poussoirs au télérupteur en respectant les bornes spécifiées.
- Circuit de puissance (lampes) : Installez les lampes en les raccordant au télérupteur, en veillant à connecter correctement les câbles de phase et de neutre.
Étape 3 : Tester le bon fonctionnement de votre montage
- Remettez le courant.
- Vérifiez que l’éclairage répond correctement en actionnant les boutons-poussoirs
Vous entendez un bruit étrange ou sentez une chaleur anormale ? Vérifiez les connexions ou faites appel à un professionnel.
Erreurs courantes à éviter lors de l’installation
- Erreur de branchement des bornes : Vérifiez que chaque fil est connecté à la bonne borne du télérupteur. Une inversion pourrait endommager le dispositif.
- Section de câble inadaptée : Utilisez des câbles de section suffisante pour éviter toute surchauffe ou perte de performance.
- Non-respect des normes de sécurité : Assurez-vous que votre installation respecte la norme NF C 15-100.
- Absence de disjoncteur dédié : Protégez le circuit avec un disjoncteur adapté à la puissance de l’éclairage.

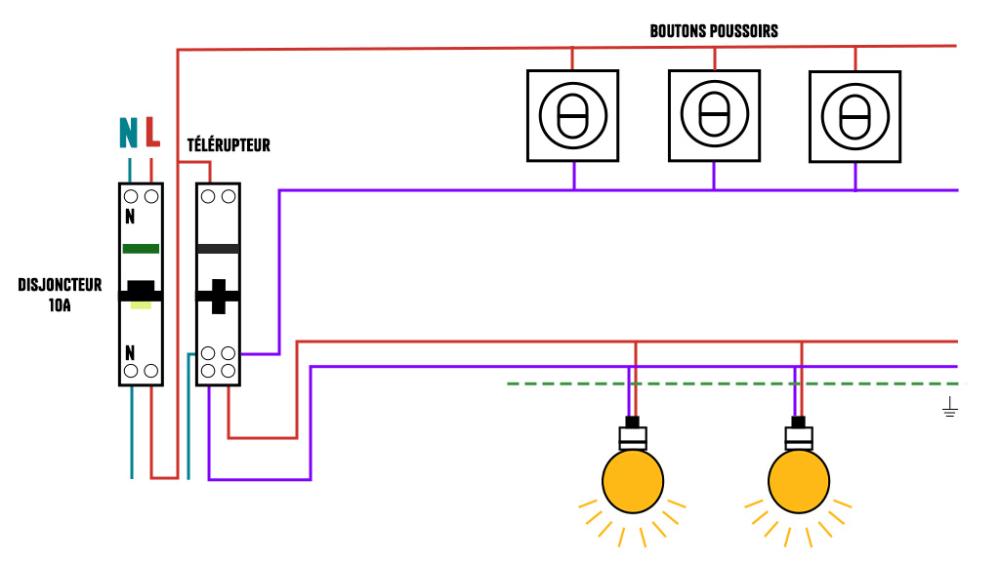

Schéma explicatif pour un branchement du télérupteur réussi

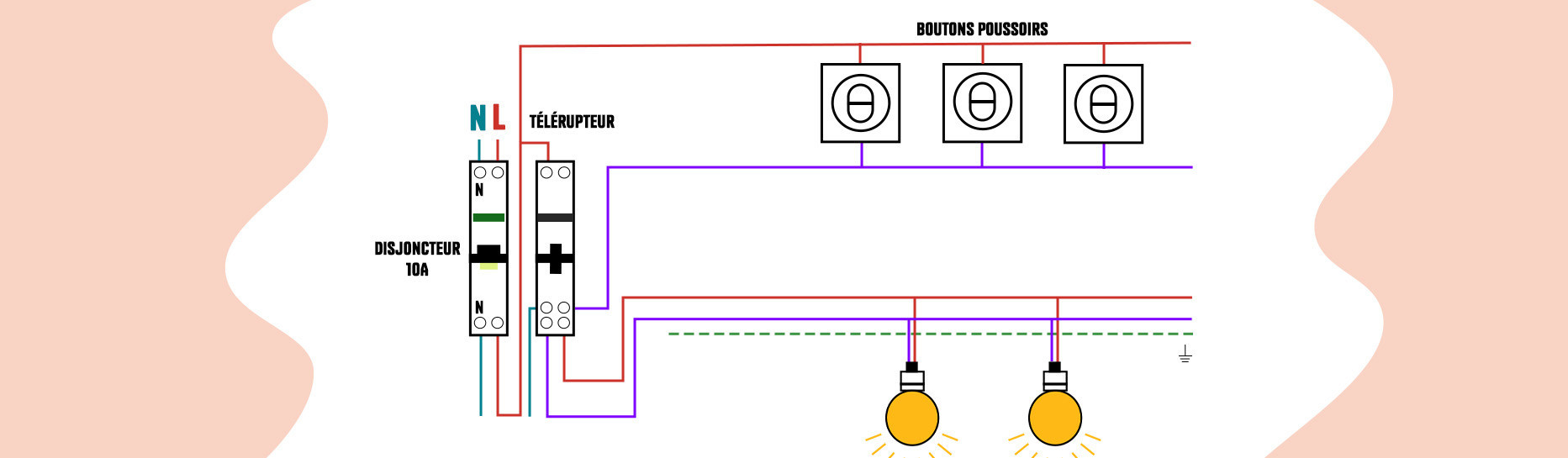

Comment brancher son télérupteur ? Schéma explicatif
Comment vérifier si le télérupteur est correctement installé ?
Pour vérifier que votre installation est bien réussie, suivez ces étapes :
- Vérifiez la continuité du circuit avec un multimètre.
- Testez tous les boutons-poussoirs pour vous assurer qu’ils commandent l’éclairage sans défaillance.
- Observez le comportement de la lumière : elle doit s’éteindre et s’allumer instantanément sans scintillement.
Normes de sécurité à respecter
Lors de toute intervention électrique, suivez les consignes suivantes :
- Coupez l’alimentation avant de travailler.
- Portez des équipements de protection (gants isolants).
- Respectez les distances de sécurité dans le tableau électrique.
- Veillez à ce que tous les raccordements soient fermement sécurisés et correctement isolés.
Bien choisir son télérupteur
Chez One-Elec, nous proposons des télérupteurs de marques reconnues comme Schneider Electric et Legrand, adaptées à tous les besoins :
- Télérupteur silencieux Schneider Electric (réf A9C15032) : idéal pour des espaces résidentiels.
- Télérupteur modulaire Legrand (réf LEG412171) : parfait pour les projets professionnels.
- Télérupteur bipolaire Schneider (réf A9C30812) : pour une sécurité accrue dans les installations complexes.
Une question sur le branchement de votre télérupteur ? N'hésitez pas à consulter dès maintenant notre équipe technique One-Elec. Nos spécialistes en électricité sont toujours là pour vous accompagner dans tous vos projets électriques !
