Qu’est-ce qu’un branchement triphasé ?
Monophasé, triphasé… vous souhaitez brancher un appareil électrique mais vous ne savez pas quel type de branchement privilégier ? One-Elec revoit les bases avec vous.

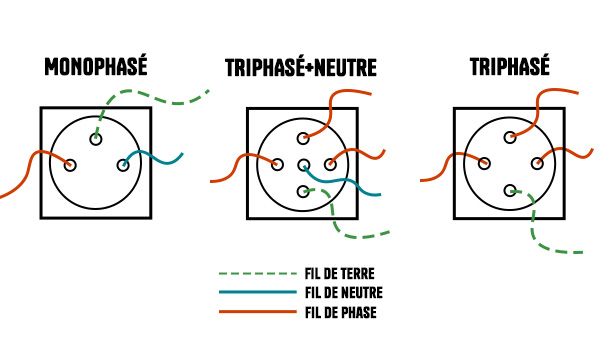

Pour faire simple, en termes de branchement électrique, vous avez deux choix : le monophasé et le triphasé. C’est quoi la différence ?
- Le monophasé utilise un fil phase et un neutre
- Le triphasé, deux sortes :
- - triphasé trois phases (moteurs et machines 400 volts)
- - triphasé trois phases + neutre (tétrapolaire pour les machines 400 volts avec circuits électroniques).
Quelle est la différence entre une installation électrique triphasée et une monophasée ?
Privilégiez un branchement triphasé pour les gros équipements électriques et le monophasé pour les petits. Pourquoi ? Parce que plus il y a de phases, plus la répartition de l’énergie est meilleure !
Dans le cas d’un branchement triphasé, chacune des phases fournit une tension alternative (souvent 230V entre phase et neutre, et de 400V entre deux phases).
La répartition de la chargé électrique est donc meilleure → plus équilibrée → l’alimentation plus stable.
On va donc privilégier le triphasé pour tout ce qui est gros équipements électriques (machines industrielles, pompes…).
Quand choisir le branchement triphasé ?
Le triphasé est nécessaire quand la puissance de votre installation électrique dépasse 12 kVA. Ce type de branchement est souvent utilisé dans les réseaux industriels pour alimenter les moteurs et machines, les entreprises et ateliers qui utilisent des équipements puissants, les bâtiments équipés de pompes à chaleur performantes ainsi que dans certaines installations de chauffage modernes. Le monophasé reste parfaitement adapté aux installations résidentielles classiques, sans équipements particulièrement gourmands en énergie.
Inconvénients de l’installation électrique en triphasé
Si vous n’en n’avez pas l’utilité, ne vous lancez pas dans des branchements triphasés : Cela vous coûtera plus cher et nécessitera une mise en place plus technique qui n’est pas nécessaire.
Guide étape par étape pour effectuer un branchement triphasé
Avant tout branchement en triphasé, il est impératif de vérifier si votre réseau peut supporter une alimentation triphasée. Un électricien ou votre fournisseur d'énergie pourra vous conseiller. Alors, si et seulement si votre installation est compatible, vous pourrez demander une mise en service triphasée à votre fournisseur. Cela implique souvent un changement de compteur et une mise à jour de contrat.
Ensuite, il faudra que vous installiez un tableau électrique adapté, équipé de disjoncteurs triphasés, d’un disjoncteur différentiel et d’un répartiteur pour équilibrer les charges sur les trois phases.
Pour réaliser le câblage il faut :
- Raccorder chaque phase à des circuits distincts pour éviter une surcharge
- Installer des prises adaptées si nécessaire
- Vérifier la tension de sortie pour chaque appareil branché.
Une fois votre installation montée,faites des tests pour vérifier le bon fonctionnement des circuits et l’équilibre des phases.
Attention, le port d'équipements de protection individuelle est indispensable. L'utilisation d'outils isolés permet d'éviter les accidents. En cas de doute, faire appel à un électricien professionnel reste la meilleure option.
Savoir quel est le branchement de mon installation électrique
Pour connaître votre installation actuelle, vous pouvez regarder au niveau de :
- Votre compteur électrique : en triphasé, il affiche trois phases (L1, L2, L3) et un neutre
- Votre tableau électrique : un système triphasé comporte des disjoncteurs répartis sur trois phases
- Votre contrat d'électricité : il y est écrit le type de branchement
Une question ou une autre demande électrique ? N’hésitez pas à consulter notre technicien.
