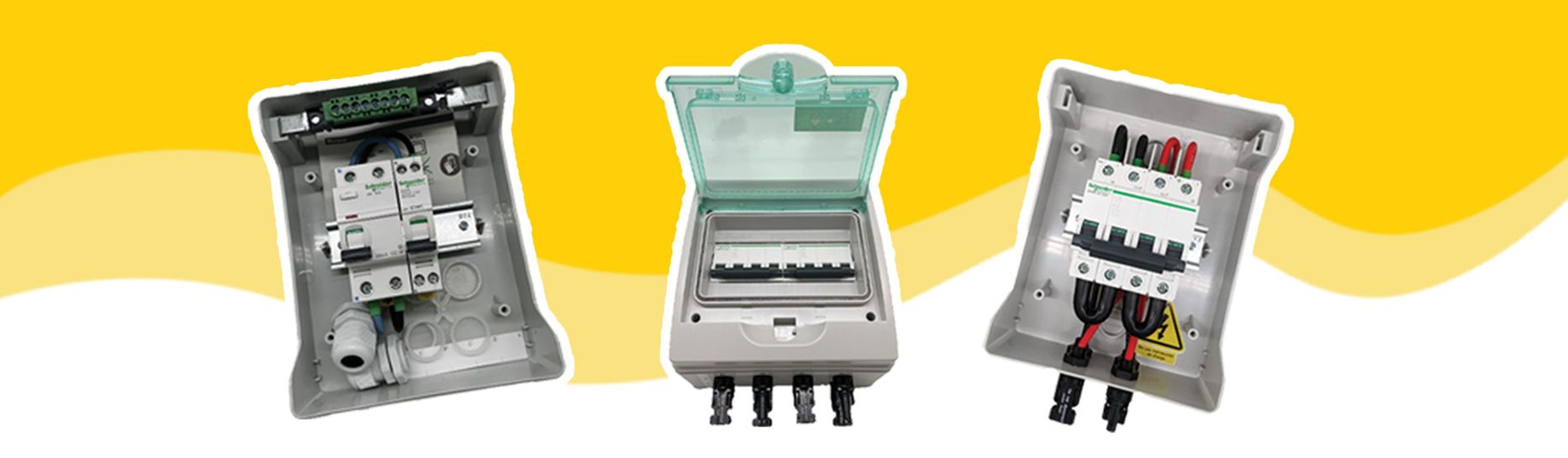

L’énergie solaire photovoltaïque est une solution écologique et économique qui permet de générer de l’électricité à partir des rayons du soleil. Chez One-Elec, nous sommes conscients de l’importance de cette source d’énergie renouvelable dans l’industrie électrique. Vous trouverez donc désormais sur notre site en ligne une nouvelle gamme de matériel électrique entièrement fabriquée dans nos ateliers en France : il s’agit de coffrets de protection photovoltaïque, fabriqués à partir de nos meilleurs produits électriques Schneider (disjoncteur, interrupteurs-sectionneur…). Découvrons ensemble pourquoi ces coffrets sont essentiels pour garantir la sécurité et la performance de vos installations solaires.
Qu'est-ce qu'un coffret de protection photovoltaïque ?
Un coffret de protection photovoltaïque est un élément clé pour assurer la sécurité de toute installation solaire. Son fonctionnement est plutôt simple : le coffret va centraliser et sécuriser les connexions électriques entre les panneaux photovoltaïques, l’onduleur et le réseau électrique du bâtiment. Afin d’éviter tout type de surtension, surintensité et défauts de mise à la terre, tous nos coffrets sont équipés de disjoncteurs, de parafoudres et d’interrupteurs-sectionneurs, garantissant ainsi la protection de votre kit solaire.
Comment choisir le coffret de protection ?
Le choix d’un coffret de protection photovoltaïque dépend de plusieurs critères :
- La puissance de l’installation : choisissez un coffret adapté à la puissance de votre système photovoltaïque pour garantir une protection efficace.
- Les conditions environnementales : optez pour un coffret résistant aux intempéries si votre installation est en extérieur.
- Les dispositifs de protection intégrés : assurez-vous que le coffret intègre tous les dispositifs nécessaires pour protéger votre installation contre tous les types de risques électriques.
Les avantages de notre nouvelle gamme de coffrets de protection photovoltaïque
- - Haute sécurité : les coffrets AC et DC sont équipés de disjoncteurs et d’interrupteurs sectionneurs de marque Schneider, réputés pour leur fiabilité. Ces matériaux de haute qualité garantissent une protection efficace contre les surintensités et les courts-circuits.
- - Installation facile : l’avantage des coffrets de protection disponible sur One-Elec est qu’ils sont conçus pour être faciles à installer, puisque pré-câblés et prêts à l'emploi. Cela permet de réduire le temps et les coûts d'installation, tout en réduisant les risques d’erreurs de câblage.
- - Durabilité et fiabilité : fabriqués à partir de matériaux robustes et résistants aux intempéries, nos coffrets assurent une longue durée de vie, même dans des conditions environnementales difficiles (par exemple, exposition au soleil et à la pluie).
- - Adaptabilité : notre gamme comprend des modèles adaptés à différentes configurations et puissances d’installation.
Lequel choisir ? Comparaison entre coffrets AC et DC
Coffrets AC
Les coffrets de protection AC sont essentiels pour les installations solaires équipées de micro-onduleurs, transformant le courant continu en courant alternatif. Ces coffrets offrent une installation plus simple et sont conformes aux normes et réglementations électriques du réseau. Ils incluent des interrupteurs-sectionneurs (en cas de danger, ces derniers permettent une coupure d’urgence rapide pour isoler l’installation.), des disjoncteurs, et des dispositifs de protection contre les surtensions. Les coffrets AC sont particulièrement adaptés aux petites installations résidentielles grâce à leur simplicité d’installation et à leur conformité aux normes.
Mais comment brancher son coffret de protection AC au tableau électrique ?
Si vous êtes un particulier, il faut savoir qu’il est impératif de faire appel à un électricien confirmé avec habilitation électrique pour le raccordement des coffrets AC/DC. Si vous êtes un professionnel de l’électricité, voici comment brancher un coffret de protection en 5 étapes :
- 1. Coupez l’alimentation électrique pour garantir votre sécurité.
- 2. Fixez le coffret de protection sur une surface stable et à proximité de l’onduleur.
- 3. Raccordez les câbles entre les panneaux solaires, l’onduleur et le coffret de protection en suivant les schémas de câblage fournis.
- 4. Connectez le coffret de protection au tableau électrique principal en utilisant des câbles adaptés.
- 5. Testez l’installation pour vous assurer que tout fonctionne correctement et en toute sécurité.
Les coffrets AC sur One-Elec, votre fournisseur de matériel électrique
Coffret AC triphasé 3P+N 6-9KW avec Q Relay Enphase
Le Coffret AC triphasé 3P+N 6-9KW avec Q Relay enphase est, comme tous nos autres coffrets, un produit 100 % français, confectionné par des tableautiers expérimentés au sein de nos ateliers bretons. Il est composé de :
- Boitier protection pré-cablé 6-9kw
- Coffret plastique SCHNEIDER IP65
- 1 disjoncteur tetra C 30 mA AC
- Arrivées et départs sur bornes 16mmi
- Qrelay enphase triphasé
- Protection envoyée 10A : il s’agit de la capacité de coupure (valeur à laquelle le disjoncteur va pouvoir interrompre le courant pour éviter les risques) du disjoncteur inclus dans le coffret. Ici, le disjoncteur peut couper un courant jusqu’à 10 ampères (10A) sans problème.
- Etiquette de sécurité / PE
La particularité de ce modèle réside dans le fait qu’il possède un “Q Relay Enphase”. Cet élément permet de détecter rapidement les arcs électriques (courants de fuite) dans le système photovoltaïque. En cas d’arc électrique, le Q Relay coupe automatiquement l’alimentation, minimisant ainsi les risques d’incendie et de dommages matériels.
Coffret AC monophasé 3KW + VDE
Le Coffret de protection DC photovoltaïque 50A 2P est aussi pré-câblé et tout équipé, il est composé de :
- Boîtier protection pré-câblé
- Coffret plastique SCHNEIDER IP65
- 1 disjoncteur 1P/N 20A C 30Ma AC
- Arrivées et départs sur bornes 10 mmi ( visse visse )
- Etiquette de sécurité- PE/VDE D
- Couplage enphase
- Protection 16A passerelle envoyé max 12IQ7+
Coffret AC monophasé 3KW avec différentiel type ASI
Le coffret AC monophasé 3KW avec différentiel type ASI est essentiel pour assurer la protection optimale de vos systèmes solaires. Il est également tout équipé avec à l'intérieur :
- Boitier protection pré-câblé
- Coffret plastique SCHNEIDER IP65
- 1 disjoncteur 1P/N 20A C 30mA
- Arrivées et départs sur bornes 10 mmi ( visse )
- Étiquette de sécurité
L’ASI (Arc Fault Detection Device) est un dispositif qui détecte les arcs électriques dans le système. Il améliore la sécurité en identifiant rapidement les anomalies potentielles, telles que les courts-circuits ou les arcs électriques, et en coupant l’alimentation pour prévenir les incendies.
Coffret AC monophasé 6KW avec différentiel type ASI
Le Coffret AC monophasé 6KW avec différentiel type ASI est composé de :
- Boîtier protection pré-câblé
- Coffret plastique SCHNEIDER IP65
- 1 disjoncteur 1P/N 40A C 30mA
- Arrivées et départs sur bornes 10 mmi ( visse visse )
- Etiquette de sécurité
Coffret AC monophasé 6KW avec différentiel type ASI pour 2 onduleurs
Le Coffret AC monophasé 6KW avec différentiel type ASI pour 2 onduleurs est composé de :
- Boîtier protection pré-câblé pour 2 onduleurs mono
- Coffret plastique SCHNEIDER IP65
- 1 disjoncteur 1P/N 40A C 30Ma AC
- 2 disjoncteur mod 1P+N 20A courbe C 4500A/6kA
- Arrivées et départs sur prise MC4
- Étiquette de sécurité
Ce modèle est spécifiquement conçu pour deux onduleurs. Les avantages incluent une meilleure gestion de l’énergie pour les systèmes solaires plus complexes, une répartition efficace de la charge entre les onduleurs et une flexibilité accrue pour les installations à double source d’énergie.
Coffrets DC
Les coffrets de protection DC protègent le courant continu généré par les panneaux solaires avant sa conversion en courant alternatif. Ils offrent une meilleure gestion de l’énergie et réduisent les pertes lors de la conversion. Ces coffrets sont adaptés aux grandes installations nécessitant une gestion plus efficace de l’énergie. Ils sont conçus pour gérer le nombre de strings (séries de panneaux) et s’adaptent aux besoins spécifiques de chaque installation.
Pour savoir comment choisir le bon coffret de protection DC, il faut considérer :
- Le nombre de strings : un string correspond à une série de panneaux photovoltaïques connectés en série. Choisissez un coffret qui peut gérer le nombre de strings de votre installation.
- Le courant et la tension : vérifiez que le coffret est capable de supporter le courant maximal et la tension générés par votre installation.
- Les dispositifs de protection : assurez-vous que le coffret intègre tous les dispositifs nécessaires pour protéger votre installation contre tous les types de risques électriques.
Les coffrets DC sur One-Elec, votre fournisseur de matériel électrique
Coffret de protection DC photovoltaïque 50A 2P (1 string)
Le Coffret de protection DC photovoltaïque 50A 2P est composé de :
- Boîtier protection pré-câblé
- Coffret plastique SCHNEIDER IP65 prévu pour 1 string
- 1 sectionneur 1000V 50A
- Arrivées et départs sur prises MC4
- Étiquette de sécurité
Ce modèle est idéal si vous avez une installation solaire avec un seul string de panneaux photovoltaïques.
Coffret de protection DC pour 2 strings
Le Coffret de protection DC 2 strings est composé de :
- Boîtier protection pré-câblé
- Coffret plastique SCHNEIDER IP65 prévu pour 2 string
- 1 sectionneur 1000V 50A
- Arrivées et départs sur prises MC4
- Étiquette de sécurité
Optez pour ce modèle si vous avez une installation solaire avec deux strings de panneaux photovoltaïques. L’avantage est que vous pouvez gérer les deux strings indépendamment, ce qui est essentiel pour la maintenance ou le dépannage.
En savoir plus
Chez One-Elec, nous mettons un point d’honneur à fournir des solutions solaires de qualité, fiables et conformes aux normes. Notre nouvelle gamme de coffrets de protection photovoltaïque AC et DC est conçue pour répondre à tous vos besoins en matière de sécurité et de performance. Pour plus d'informations, visitez notre catégorie dédiée aux composants photovoltaïques dans laquelle vous retrouverez les disjoncteurs et interrupteurs-sectionneurs photovoltaïques de 10A à 80A. Et pour toute question, notre service technique se tient à votre disposition pour vous aider.
À bientôt sur one-elec.com - fournisseur de matériel électrique professionnel et particulier.
