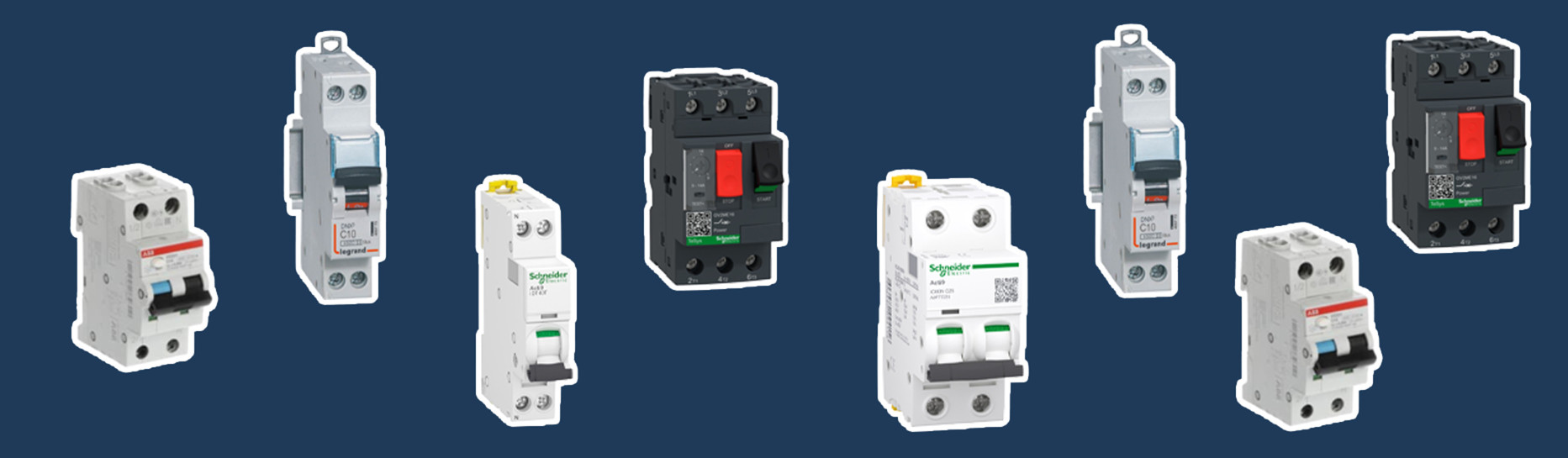

Vous vous demandez à quoi pourrait servir un disjoncteur magnéto thermique dans votre installation électrique ? One-Elec vous explique tout sur ce dispositif de protection essentiel de votre tableau électrique.
À quoi sert un disjoncteur magnéto thermique ?
Le disjoncteur standard est toujours magnéto thermique par nature. Il remplit une double fonction de protection dans votre installation électrique. Il surveille en permanence le courant qui circule dans vos circuits et intervient dès qu'une anomalie est détectée.
Sa fonction thermique agit contre les surcharges. Par exemple, lorsque trop d’appareils sont branchés et que trop de courant est consommé d’un coup. Cette partie thermique utilise un bilame qui se déforme avec la chaleur. Quand trop de courant passe, la température augmente. Le bilame se déforme et coupe le circuit. Cette protection agit progressivement, en quelques secondes ou minutes.
Sa protection magnétique, quant à elle, agit contre les courts-circuits en cas de montée brutale et intense du courant. Cette partie fonctionne avec une bobine électromagnétique : elle crée un champ magnétique puissant qui déclenche l'ouverture immédiate du circuit. Cette réaction est ultra-rapide : quelques millisecondes.
Ce double mécanisme préserve les câbles électriques et les appareils connectés. Il garantit également la sécurité des personnes face aux risques électriques et évite tout accident domestique ou industriel.
Quelle est la différence entre un disjoncteur différentiel et un disjoncteur magnétothermique?
Le disjoncteur différentiel est un disjoncteur magnétothermique standard auquel on a ajouté une fonction différentielle.
Le disjoncteur magnétothermique standard protège principalement le matériel et les circuits. Il surveille l'intensité du courant et intervient en cas de surcharge ou de court-circuit. C'est la protection de base de tous les circuits électriques.
La fonction différentielle, présente dans les disjoncteurs différentiels, détecte les fuites de courant. Elle compare ce qui entre et ce qui sort du circuit. Toute différence signale un problème potentiellement dangereux pour les personnes (comme un contact accidentel avec un fil dénudé). Le disjoncteur coupe alors l'alimentation pour éviter les risques d'électrocution.
Pour faire simple :
- La partie magnéto thermique protège votre matériel électrique
- La partie différentielle protège les personnes contre les chocs électriques
Une installation aux normes combine toujours ces deux types de protection pour une sécurité optimale.
Comment choisir son disjoncteur magnétothermique ?
Pour bien choisir votre disjoncteur, regardez quel type de circuit doit être protégé et ses caractéristiques spécifiques.
Tout d’abord, penchez-vous sur la question de l'intensité nominale. C’est le courant maximal que le circuit peut supporter :
- 10A pour les circuits d'éclairage
- 16A pour les prises électriques standard
- 20A ou 32A pour les gros appareils électroménagers
Le nombre de pôles dépend de votre installation :
- 1P+N (1 pôle protégé) pour tous les circuits domestiques
- Bipolaire pour les circuits spécifiques
- Tripolaire ou tétrapolaire pour les installations triphasées
La tension d'utilisation doit correspondre à votre réseau :
- 230V pour les installations domestiques standard en France
- 400V pour les applications triphasées
Un disjoncteur sous-dimensionné se déclenche trop souvent. Un disjoncteur trop puissant ne protégera pas correctement votre installation. Un disjoncteur bien choisi garantit une protection efficace et contribue à la longévité de vos équipements tout en assurant une sécurité optimale.
Les différentes courbes de déclenchement du disjoncteur magnétothermique
De la courbe B (très sensible) à la courbe D (plus tolérante), en passant par les courbes spécifiques K, MA et Z, bien choisir la courbe de déclenchement de votre disjoncteur est essentiel pour adapter votre protection aux spécificités de vos équipements.
Vous souhaitez en savoir plus sur les différentes courbes et leurs applications ? Consultez notre article complet "Quelle courbe choisir pour un disjoncteur ?" pour vous aider à faire le meilleur choix selon votre installation.
Le cas des disjoncteurs moteurs magnétothermiques
Le disjoncteur moteur magnéto thermique est conçu spécifiquement pour protéger les moteurs électriques. Il s’agit d’un appareillage essentiel pour l’industrie (car les moteurs y sont soumis à des conditions de fonctionnement très exigeantes). Grâce à eux, fini les arrêts imprévus et les risques liés aux dysfonctionnements électriques !
Leur principal atout ? Ces disjoncteurs moteurs peuvent être utilisés comme interrupteurs de commande pour démarrer et arrêter manuellement les moteurs.
Découvrez la gamme TeSys GV2 de Schneider Electric spécialement conçue pour la protection et la commande des moteurs électriques et en stock sur One-Elec !
Les branchements électriques du disjoncteur magnétothermique
L'installation d'un disjoncteur magnétothermique suit des règles précises pour garantir son efficacité. Le raccordement doit respecter le sens de circulation du courant pour fonctionner correctement. Attention : ces travaux doivent être réalisés par un professionnel qualifié.
Le branchement s'effectue habituellement sur un rail DIN dans le tableau électrique. L'entrée du disjoncteur reçoit l'alimentation provenant du réseau ou du disjoncteur principal. La sortie se connecte au circuit à protéger selon un schéma normalisé.
Dans un circuit monophasé standard, la phase est protégée par le disjoncteur, tandis que le neutre est traversant et non protégé (coupé) par le disjoncteur. Pour les installations nécessitant une protection du neutre, un disjoncteur bipolaire est requis. Le conducteur de terre, quant à lui, ne passe jamais par le disjoncteur magnétothermique et est directement relié à la barrette de terre.
Le respect des sections de câbles constitue un point essentiel lors du raccordement. Un conducteur sous-dimensionné risque de surchauffer même avec un disjoncteur adapté. La connexion doit être fermée pour éviter tout échauffement au niveau des bornes.
L'installation doit toujours être réalisée hors tension par mesure de sécurité. Un test de déclenchement manuel permet ensuite de vérifier le bon fonctionnement du dispositif.
