Le télérupteur est un relais de puissance avec la particularité d’être bistable (2 états stables). Contrairement au contacteur qui lui a besoin d’un maintien de sa commande, le télérupteur à juste besoin d’une impulsion pour changer d’état.
Le télérupteur est constitué d’un électroaimant, à chaque fois que l’on alimente cet électroaimant on attire une tige métallique (représenté en bleu) qui fait tourner le mécanisme, et ainsi ouvre ou ferme le circuit (contact en vert). Il faudra 2 impulsions pour faire un cycle ouvert fermé (comme le montre le schéma ci-dessous).
Le télérupteur permet d'effectuer une commande marche arrêt grâce à un bouton poussoir (impulsion électrique).
On pourra mettre plusieurs boutons poussoir en parallèle sur la commande d’un seul télérupteur permettant ainsi de commander par exemple un éclairage de plusieurs endroits.
Télérupteur : Comment choisir l'appareillage électrique adapté à mon installation ?
Le télérupteur sera à choisir selon :
- La tension de commande de la bobine
- La tension d’alimentation du récepteur
- Le courant du récepteur
- Le nombre de contacts de puissances (1, 2, 3, 4)
- Le type de contact de puissance. Il existe plusieurs dénominations sur le type de contact :
> Normalement ouvert NO ou appelé aussi contact à fermeture F
> Normalement Fermé NC ou appelé aussi contact à ouverture O
Le télérupteur vous permettra ainsi de commander l’éclairage d’un lieu avec de nombreux accès (supérieur à 2) avec une facilité de câblage (2 fils suffisent). Votre pièce à 3 accès, au lieu de mettre 2 interrupteurs va et vient et un permutateur, passer sur un télérupteur.

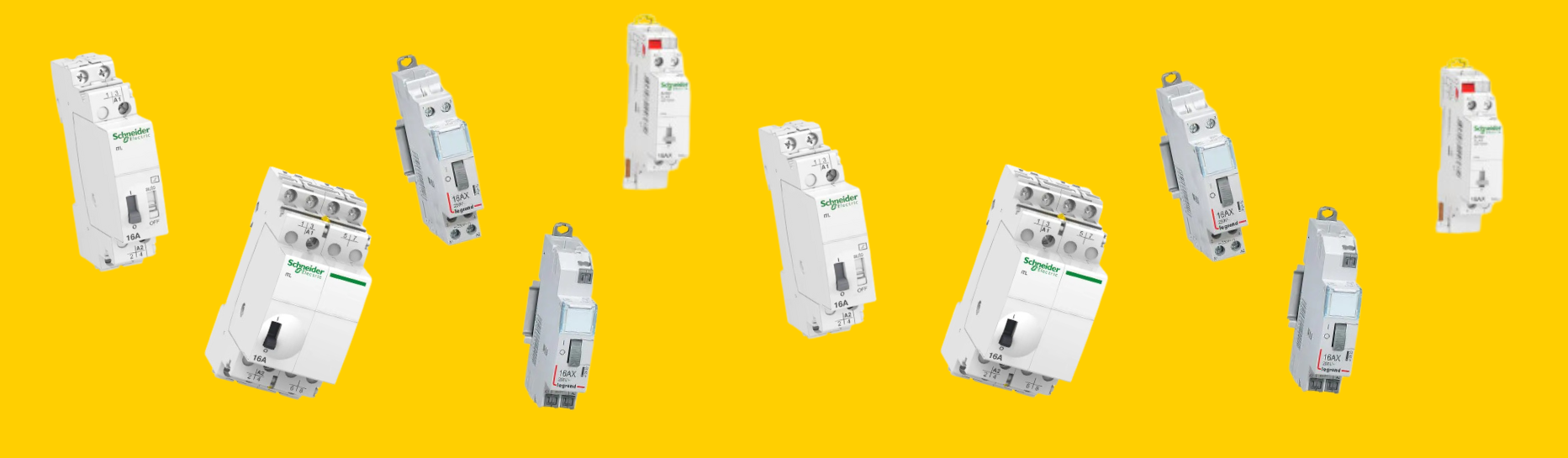

Sur la gamme itl de la marque Schneider vous pouvez y adjoindre d’autres options tel qu’une temporisation...
