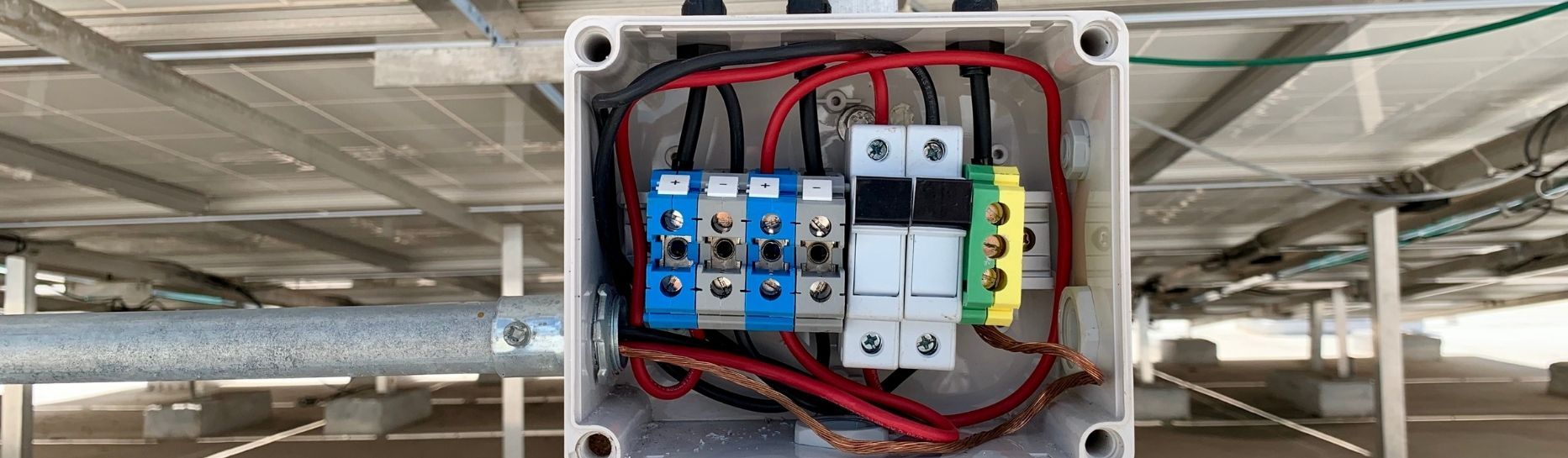

Qu'est-ce qu'une boite de dérivation ?
Vous devez réaliser une dérivation, un pontage ou un raccordement électrique ? Ne cherchez plus, c'est d'une boîte de dérivation dont vous avez besoin ! Cet élément vous permet de protéger l’accès aux connexions que vous devez effectuer. En effet, installer une boite de dérivation équivaut à mettre en place une protection sur le principe d’un écran physique, qui s’adapte au milieu et au lieu où vous l’installez.
Boîte de dérivation : laquelle choisir selon son utilisation ?
Si vous avez besoin d’une boite pour faire une dérivation située en intérieur et que vous ne pouvez pas l’encastrer, vous devez orienter votre choix vers une boite de dérivation en saillie.
A l’inverse, si le local dans lequel vous réaliserez l’installation de votre boite de dérivation est sujet à l’humidité et que la pose est en saillie, la boite de dérivation à choisir devra absolument être étanche.
Vous trouverez aussi sur le marché un modèle de boite permettant de centraliser toutes les dérivations de votre installation en un même point de centre : elle se nomme la boite pieuvre. Ces boites peuvent être de type encastré ou en saillie.
La boîte de dérivation à installer en saillie
Boite de dérivation à poser en saillie classique
Dans ce cas de figure, vous n’aurez pas d’impératif spécifique lié au milieu (pas d’humidité, pas de poussière), mais vous devrez impérativement procéder à une pose. En effet, la boite de dérivation à poser en saillie classique n'est pas encastreable. C'est le cas par exemple pour la référence 030326 de la marque LEGRAND.
Boite de dérivation à poser en saillie pour milieu humide ou poussière
Le passage des câbles au sein de la boite de dérivation étanche peut s’effectuer de différentes façons selon le modèle choisi :
La boite de dérivation à embout permet d’insérer le câble directement à travers un embout qui assurera l’étanchéité de l’installation. Il existe certaines références qui sont déjà équipées de bornier, la dérivation peut ainsi être exécutée sans ajout de produits supplémentaires.
La boite de dérivation lisse n’est pas équipée d’entrée préfabriquée ce qui offre une plus grande flexibilité sur le type et nombre de câbles en entrée. Ce type de boite présente néanmoins un inconvénient puisqu’elle doit toujours être complétée par des presses étoupes. La boite de dérivation lisse se décline en différents modèles. Vous trouverez ainsi un grand choix de tailles et de matières telles que le polyester, le métal ou encore la boite de dérivation en plastique Schneider
Attention : la boite de dérivation étanche est un modèle de boitier qu’il ne faut pas confondre avec la boite étanche à l’air.
La boîte de dérivation à encastrer
Boite de dérivation à encastrer dans du Placoplatre
Dans le cas où vous devez procéder à l’encastrement d'une boite de dérivation, deux solutions s’offrent à vous :
La boite de dérivation est à encastrer dans du Placoplatre. Dans ce cas vous devrez vous tourner vers une boite de dérivation Placoplatre. C’est un modèle spécifiquement adapté à ce type de matériau. Vous trouverez également des boites de dérivation Placoplatre qui sont étanches à l’air, elles vous permettront notamment de respecter la conformité RT 2012.
Boite de dérivation à encastrer : cas des autres matériaux
Si l’encastrement de la boite doit s’effectuer dans un matériau différent du Placoplatre, vous n’aurez pas d’autres choix que de sceller la boite. C’est donc une boite de dérivation à sceller qu’il faudra privilégier. En effet, cette dernière doit présenter une capacité physique suffisante pour pouvoir résister à un scellage. À titre de comparaison, la boite pour Placoplatre ne serait pas assez résistante pour ce type d’application.
Veuillez noter qu’il existe une boite de dérivation dite multimatériaux qui vous permettra de pallier ces deux modes de poses en encastré.
La boite de dérivation à poser dans un sol situé en extérieur
Pour procéder à la pose d’une boite de dérivation dans un sol en extérieur, vous aurez besoin d’une boite de dérivation à enterrer, également connue sous le nom de boite de jonction à résine ou à gel. Ce type d’installation nécessite de rallonger un câble dans le sol. La boite de dérivation à enterrer étant spécialement conçue pour cette application, elle se compose d’un bloc de base associé à un élément liquide (gel) ou solidifiant (résine). Cette structure permet de rendre la connexion étanche et cela de façon durable.
