Un sectionneur est une fonction qui permet de séparer des circuits mais ne permet pas de le commuter et de le protéger. Le disjoncteur quant à lui peut protéger, commuter et séparer les circuits. Autrement dit, le disjoncteur est un dispositif de sécurité qui intervient pour protéger le circuit et les personnes par un fonctionnement automatique, tandis que le sectionneur est un dispositif de manœuvre qui permet d’ouvrir ou de fermer un circuit sans fonction de protection automatique, dans le cadre d'opérations de maintenance ou de modification au sein de l'installation électrique par exemple.

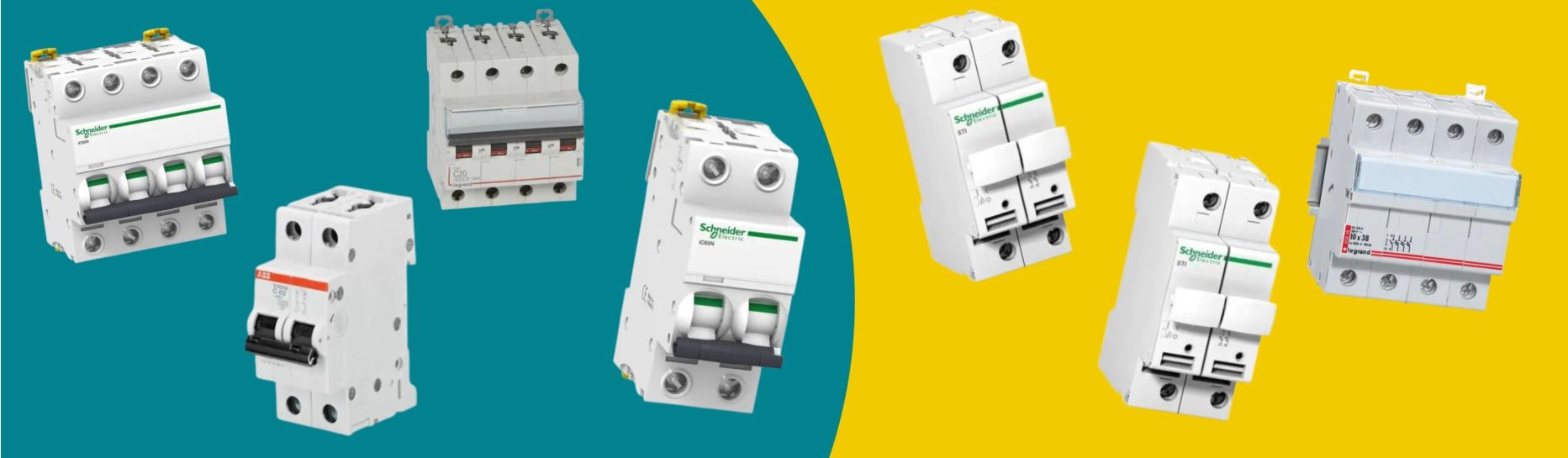

Quelle différence entre disjoncteur et un interrupteur-sectionneur ?
Les disjoncteurs et les sectionneurs ont de nombreuses différences qui vont permettre de les comparer et de choisir lequel sera le plus approprié pour vos besoins, vos attentes et votre type d'installation électrique. En résumé, voici les critères propre à chacun de ces deux appareillages électriques :
Le rôle du disjoncteur est de :
- Protéger votre installation électrique contre les surcharges et les courts-circuits. Le choix de la bonne courbe pour votre disjoncteur détermine la rapidité et le type de protection offert.
- Il peut être équipé d’une partie différentielle pour protéger contre les courants de fuite.
- Il coupe le courant automatiquement en cas de problème, comme un court-circuit ou une surintensité.
- Il est réarmable et peut être réutilisé après avoir interrompu le courant.
Le Sectionneur possède les fonctions suivantes :
- Il permet de séparer un circuit électrique de son alimentation.
- Même si le sectionneur a un pouvoir assigné de fermeture en court-circuit, il ne peut pas interrompre le courant en cas de défaut.
- Son utilisation doit se faire hors charge, c’est-à-dire lorsque les appareils en aval sont hors fonctionnement.
- Il est utilisé pour isoler une partie du circuit électrique pour des interventions en toute sécurité.
Comment choisir entre un disjoncteur et un interrupteur-sectionneur pour mon installation électrique?
Un interrupteur-sectionneur est généralement installé en tête du tableau électrique. Il permet d’isoler un circuit hors charge permettant ainsi de pouvoir condamner le circuit et de travailler en aval de ce dispositif en toute sécurité. La fonction interruption permet d’ouvrir un circuit en charge.
En revanche, un dispositif magnétothermique comme le disjoncteur, permet la protection d’un circuit contre les surintensités, les surcharges (partie thermique) et/ou les courts-circuits (partie magnétique).
Le choix entre ces deux dispositifs dépend principalement de votre besoin prioritaire : protection automatique ou isolation manuelle. Pour une installation domestique, combiner les deux apporte souvent un niveau de sécurité optimal.
La catégorie de tension et l'intensité nominale influencent également votre sélection. Vérifiez toujours la compatibilité avec votre tableau électrique existant avant l'achat.
La fonction sectionnement est aussi associée à d’autres produits par exemple :
- Les interrupteurs sectionneurs gamme iSW , INS , Vario et Mini-Vario pour les applications tertiaires et industrielles.
- Les interrupteurs sectionneurs en coffret pour la coupure de proximité près des machines dans les environnements industriels mais aussi à proximité du groupe clim en extérieur.
Qu'en est-il de l'interrupteur sectionneur à déclenchement ?
L'interrupteur sectionneur à déclenchement combine les avantages de plusieurs dispositifs électriques. Son rôle est d'assurer à la fois les fonctions d'un interrupteur et d'un sectionneur classique. Sa particularité réside dans son mécanisme de déclenchement intégré. Le rôle de base de l'interrupteur sectionneur se trouve ainsi étendu grâce à cette fonctionnalité supplémentaire.Ce mécanisme permet une ouverture automatique du circuit en cas d'anomalie détectée.
Contrairement aux disjoncteurs, les interrupteurs sectionneurs à déclenchement n'offrent pas de protection complète contre les surcharges. Ils interviennent uniquement sur commande externe ou signal spécifique. Les électriciens les utilisent souvent dans les installations industrielles nécessitant une sécurité renforcée. L'installation de l'interrupteur sectionneur à déclenchement requiert une bonne connaissance des normes électriques en vigueur.
La principale différence avec un sectionneur standard est sa capacité à réagir à distance. Cette fonctionnalité est très précieuse dans les environnements difficiles d'accès. Pour les professionnels de l'électricité, ce type d'appareil électrique représente un excellent compromis entre sécurité et flexibilité d'utilisation. De plus, les modèles plus récents intègrent des indicateurs visuels de position très pratiques : en vert circuit ouvert et en rouge circuit fermé.
Lors du choix de votre matériel électrique, évaluez précisément vos besoins de protection. Un interrupteur sectionneur à déclenchement convient parfaitement aux applications nécessitant une coupure commandée. Son coût légèrement plus élevé se justifie par sa polyvalence accrue dans les installations complexes.
