SCHNEIDER

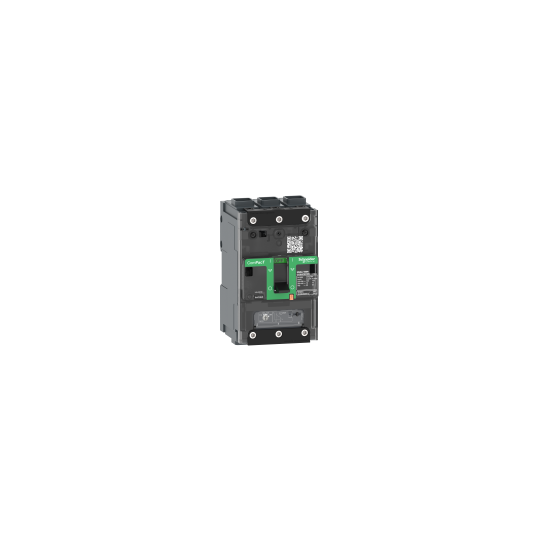

ComPacT NSXmB - disjoncteur - TM-D 160A - 3P3D - 25kA - borne EverLink - C12B3TM160L
C12B3TM160L
273,99 € HT
328,79 € TTC
HT
HT
TTC
TTC
Vous économisez
En stock – Expédié sous 24/48h
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 100€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Gamme : | ComPacT nouvelle génération |
|---|---|
| Nom du produit : | ComPacT NSXm nouvelle génération |
| Gamme de produit : | ComPacT NSXm nouvelle génération |
| Nom de l'appareil : | NSXm 160B |
| Type de produit ou équipement : | Disjoncteur |
| Application : | Distribution |
| Description des pôles : | 3P |
| Pôles protégés : | 3d |
| [In] courant assigné d'emploi : | 160 A à 40 °C |
| [Ue] tension assignée d'emploi : | 690 V CA 50/60 Hz |
| Type de réseau : | CA |
| Fréquence du réseau : | 50/60 Hz |
| Aptitude au sectionnement : | Oui se conformer à CEI 60947-2 |
| Catégorie d'emploi : | Catégorie A |
| Pouvoir de coupure : | 50 kA Icu à 220...240 V CA 50/60 Hz se conformer à CEI 60947-225 kA Icu à 380...415 V CA 50/60 Hz se conformer à CEI 60947-220 kA Icu à 440 V CA 50/60 Hz se conformer à CEI 60947-2 |
| Code pouvoir de coupure : | B 25 kA 415 V CA |
| Nom du déclencheur : | TM-D |
| Type de déclencheur : | Thermique-magnétique |
| Fonctions de protection du déclencheur : | LI |
| Type de commande : | Par maneton |
| Mode d'installation : | Fixe |
| [Ui] tension assignée d'isolement : | 800 V CA 50/60 Hz |
|---|---|
| [Uimp] tension assignée de tenue aux chocs : | 8 kV |
| [Ics] pouvoir assigné de coupure de service : | 50 kA à 220...240 V CA 50/60 Hz se conformer à CEI 60947-225 kA à 380...415 V CA 50/60 Hz se conformer à CEI 60947-220 kA à 440 V CA 50/60 Hz se conformer à CEI 60947-2 |
| Endurance mécanique : | 20000 cycle |
| Durée de vie électrique : | 20000 cycle à 440 V In/210000 cycle à 440 V In10000 cycle à 690 V In/25000 cycle à 690 V In |
| Puissance dissipée par pôle : | 12,21 W |
| Support de montage : | Plaque arrière |
| Position de montage : | Horizontal et verticalFlat on the back |
| Raccordement amont : | Façade |
| Raccordement aval : | Façade |
| Mode de raccordement : | 1 cosse Everlink taille de fil2,5...70 mm², souple cuivre 1 cosse Everlink taille de fil2,5...95 mm², rigide ou semi-rigide cuivre |
| "Pas" de raccordement : | 35 mm avec épanouisseurs27 mm sans épanouisseurs |
| Pas de 9 mm : | 9 module |
| Calibre du déclencheur : | 160 A à 40 °C |
| Type de réglage du seuil long retard (Ir) : | Réglable |
| Plage de réglage du seuil long retard : | 0,7 à 1 x In |
| Type de réglage de la temporisation : | Fixe |
| Type de réglage du seuil instantané (Ii) : | Fixe |
| Plage de réglage du seuil instantané : | 1250 A |
| Protection différentielle : | Sans |
| Nombre d'emplacements : | 1 slot(s) pour interrupteur secondaire OF1 slot(s) pour commutateur de relais avertisseur SD1 slot(s) pour libération de tension MN or MX |
| Signalisation locale : | pourprésence de contacts auxiliaires repère (vert) |
| Largeur : | 81 mm |
| Hauteur : | 137 mm |
| Profondeur : | 80 mm |
| Poids du produit : | 1,06 kg |
| Couleur : | Gris (RAL 7016) |
En bref
Référence C12B3TM160L
Nom du produit ComPacT NSXmB - disjoncteur - TM-D 160A - 3P3D - 25kA - borne EverLink - C12B3TM160L
Gamme ComPacT nouvelle génération
