SCHNEIDER

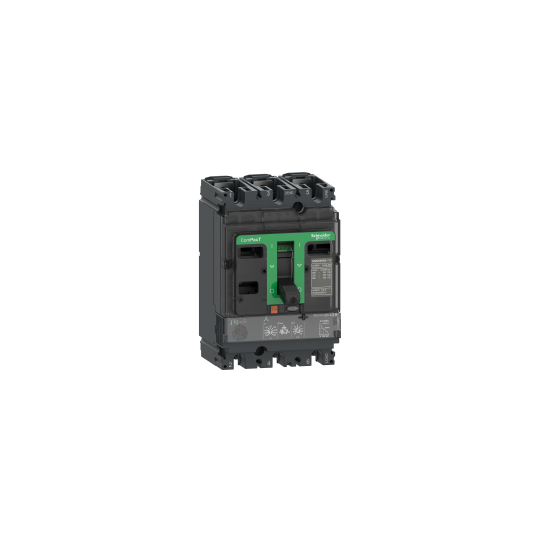

ComPacT NSX250H - disjoncteur - MicroLogic 2.2M 150A - 3P3D - 70kA - mont. Fixe - C25H32M150
C25H32M150
701,91 € HT
842,29 € TTC
HT
HT
TTC
TTC
Vous économisez
En stock plus de 25 unités – Expédié sous 24/48h
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 200€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Gamme : | ComPacT nouvelle génération |
|---|---|
| Nom du produit : | ComPacT NSX nouvelle génération |
| Gamme de produit : | ComPacT NSX100...250 nouvelle génération |
| Nom de l'appareil : | NSX250H |
| Type de produit ou équipement : | Disjoncteur |
| Application : | Protection moteur |
| Description des pôles : | 3P |
| Pôles protégés : | 3d |
| [In] courant assigné d'emploi : | 150 A à 65 °C |
| [Ue] tension assignée d'emploi : | 690 V CA 50/60 Hz |
| Type de réseau : | CA |
| Fréquence du réseau : | 50/60 Hz |
| Aptitude au sectionnement : | Oui se conformer à EN/CEI 60947-2 |
| Catégorie d'emploi : | Catégorie A |
| Pouvoir de coupure : | 100 kA Icu à 220/240 V CA 50/60 Hz se conformer à CEI 60947-270 kA Icu à 380/415 V CA 50/60 Hz se conformer à CEI 60947-265 kA Icu à 440 V CA 50/60 Hz se conformer à CEI 60947-250 kA Icu à 500 V CA 50/60 Hz se conformer à CEI 60947-235 kA Icu à 525 V CA 50/60 Hz se conformer à CEI 60947-210 kA Icu à 660/690 V CA 50/60 Hz se conformer à CEI 60947-215 kA à 600 V CA 50/60 Hz se conformer à UL 508 |
| Code pouvoir de coupure : | H 70 kA 415 V CA |
| Nom du déclencheur : | Micrologic 2.2 M |
| Type de déclencheur : | Électronique |
| Fonctions de protection du déclencheur : | LSoI |
| Type de commande : | Par maneton |
| Mode d'installation : | Fixe |
| [Ui] tension assignée d'isolement : | 800 V CA 50/60 Hz |
|---|---|
| [Uimp] tension assignée de tenue aux chocs : | 8 kV |
| [Ics] pouvoir assigné de coupure de service : | 100 kA à 220/240 V CA 50/60 Hz se conformer à CEI 60947-270 kA à 380/415 V CA 50/60 Hz se conformer à CEI 60947-265 kA à 440 V CA 50/60 Hz se conformer à CEI 60947-250 kA à 500 V CA 50/60 Hz se conformer à CEI 60947-235 kA à 525 V CA 50/60 Hz se conformer à CEI 60947-210 kA à 660/690 V CA 50/60 Hz se conformer à CEI 60947-2 |
| Endurance mécanique : | 20000 cycle |
| Durée de vie électrique : | 20000 cycle à 440 V In/210000 cycle à 440 V In10000 cycle à 690 V In/25000 cycle à 690 V In |
| Puissance dissipée par pôle : | 6,3 W |
| Support de montage : | Plaque arrière |
| Position de montage : | Horizontal et verticalFlat on the back |
| Raccordement amont : | Façade |
| Raccordement aval : | Façade |
| "Pas" de raccordement : | 35 mm |
| Type de protection : | pour protection surcharge (long retard) pour protection court retard avec retard fixe pour protection instantanée contre court-circuit |
| Calibre du déclencheur : | 150 A à 65 °C |
| Classe de déclenchement moteur : | 10520 |
| Protection moteur supplémentaire : | Déséquilibre de phases |
| Type de réglage du seuil long retard (Ir) : | Réglable 9 positions |
| Plage de réglage du seuil long retard : | 70...150 A |
| Type de réglage de la temporisation : | Fixe |
| [tr] plage de réglage de temporisation long retard : | 120 s à 1,5 x Irpour type 56,5 s à 6 x Irpour type 55 s à 7,2 x Irpour type 5240 s à 1,5 x Irpour type 1013,5 s à 6 x Irpour type 1010 s à 7,2 x Irpour type 10480 s à 1,5 x Irpour type 2026 s à 6 x Irpour type 2020 s à 7,2 x Irpour type 20 |
| Mémoire thermique : | 20 minutes avant et après le déclenchement |
| Type de réglage du capteur instantané (Isd) : | Réglable 9 positions |
| [Isd] plage de réglage du seuil court retard : | 5...13 x Ir |
| Type de réglage de retard instantané : | Fixe |
| Type de réglage du seuil instantané (Ii) : | Fixe |
| Plage de réglage du seuil instantané : | 2250 A |
| Protection différentielle : | Sans |
| Zone de verrouillage sélectif logique ZSI : | Sans |
| Nombre d'emplacements : | 5 slot(s) |
| Signalisation locale : | pourprêt à fonctionner DEL clignotante (vert) pourtempérature supérieure à la valeur de consigne DEL 95 % Ith (rouge) |
| Largeur : | 105 mm |
| Hauteur : | 161 mm |
| Profondeur : | 86 mm |
| Poids du produit : | 2,4 kg |
| Code de compatibilité : | NSX250 |
En bref
Référence C25H32M150
Nom du produit ComPacT NSX250H - disjoncteur - MicroLogic 2.2M 150A - 3P3D - 70kA - mont. Fixe - C25H32M150
Gamme ComPacT nouvelle génération
