SCHNEIDER

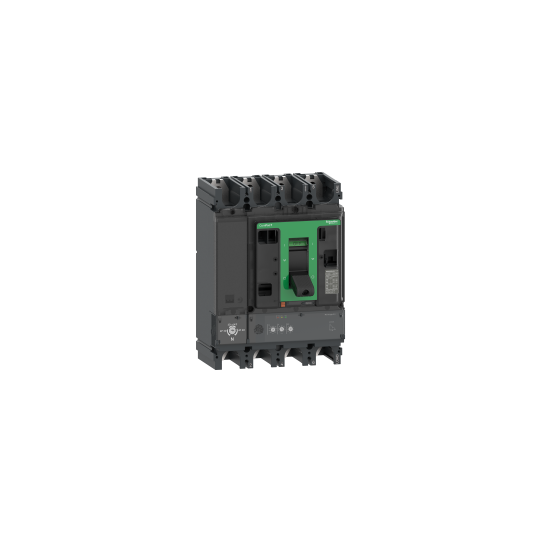

ComPacT NSX630F - disjoncteur - MicroLogic 2.3 630A - 4P4D - 36kA - fixe - C63F42D630
C63F42D630
2 019,67 € HT
2 423,60 € TTC
HT
HT
TTC
TTC
Vous économisez
En stock plus de 100 unités – Expédié sous 24/48h
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 200€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Gamme : | ComPacT nouvelle génération |
|---|---|
| Nom du produit : | ComPacT NSX nouvelle génération |
| Gamme de produit : | ComPacT NSX400...630 nouvelle génération |
| Nom de l'appareil : | NSX630F |
| Type de produit ou équipement : | Disjoncteur |
| Application : | Distribution |
| Description des pôles : | 4P |
| Pôles protégés : | 4d3d + N/23d |
| Position du pôle neutre : | Gauche |
| [In] courant assigné d'emploi : | 630 A à 40 °C |
| [Ue] tension assignée d'emploi : | 690 V CA 50/60 Hz |
| Type de réseau : | CA |
| Fréquence du réseau : | 50/60 Hz |
| Aptitude au sectionnement : | Oui se conformer à EN/CEI 60947-2 |
| Catégorie d'emploi : | Catégorie A |
| Pouvoir de coupure : | 40 kA Icu à 220/240 V CA 50/60 Hz se conformer à CEI 60947-236 kA Icu à 380/415 V CA 50/60 Hz se conformer à CEI 60947-230 kA Icu à 440 V CA 50/60 Hz se conformer à CEI 60947-225 kA Icu à 500 V CA 50/60 Hz se conformer à CEI 60947-220 kA Icu à 525 V CA 50/60 Hz se conformer à CEI 60947-210 kA Icu à 660/690 V CA 50/60 Hz se conformer à CEI 60947-220 kA à 600 V CA 50/60 Hz se conformer à UL 508 |
| Code pouvoir de coupure : | F 36 kA 415 V CA |
| Nom du déclencheur : | Micrologic 2.3 |
| Type de déclencheur : | Électronique |
| Fonctions de protection du déclencheur : | LSoI |
| Type de commande : | Par maneton |
| Mode d'installation : | Fixe |
| [Ui] tension assignée d'isolement : | 800 V CA 50/60 Hz |
|---|---|
| [Uimp] tension assignée de tenue aux chocs : | 8 kV |
| [Ics] pouvoir assigné de coupure de service : | 40 kA à 220/240 V CA 50/60 Hz se conformer à CEI 60947-236 kA à 380/415 V CA 50/60 Hz se conformer à CEI 60947-230 kA à 440 V CA 50/60 Hz se conformer à CEI 60947-225 kA à 500 V CA 50/60 Hz se conformer à CEI 60947-210 kA à 525 V CA 50/60 Hz se conformer à CEI 60947-210 kA à 660/690 V CA 50/60 Hz se conformer à CEI 60947-2 |
| Endurance mécanique : | 15000 cycle |
| Durée de vie électrique : | 8000 cycle à 440 V In/24000 cycle à 440 V In6000 cycle à 690 V In/22000 cycle à 690 V In |
| Puissance dissipée par pôle : | 39,69 W |
| Support de montage : | Plaque arrière |
| Position de montage : | Horizontal et verticalFlat on the back |
| Raccordement amont : | Façade |
| Raccordement aval : | Façade |
| "Pas" de raccordement : | 45 mm |
| Type de protection : | pour protection surcharge (long retard) pour protection court retard avec retard fixe pour protection instantanée contre court-circuit |
| Calibre du déclencheur : | 630 A à 40 °C |
| Type de réglage du seuil long retard (Ir) : | Réglable 9 positions |
| Plage de réglage du seuil long retard : | 250...630 A |
| Type de réglage de la temporisation : | Fixe |
| [tr] plage de réglage de temporisation long retard : | 400 s à 1,5 x Ir16 s à 6 x Ir11 s à 7,2 x Ir |
| Réglage de protection du neutre : | 0,5 x Ir (3d + N/2)1 x Ir (4d)Aucune protection (3d) |
| Mémoire thermique : | 20 minutes avant et après le déclenchement |
| Type de réglage du capteur instantané (Isd) : | Réglable 9 positions |
| [Isd] plage de réglage du seuil court retard : | 1,5...10 x Ir |
| Type de réglage de retard instantané : | Fixe |
| Type de réglage du seuil instantané (Ii) : | Fixe |
| Plage de réglage du seuil instantané : | 6900 A |
| Protection différentielle : | Sans |
| Zone de verrouillage sélectif logique ZSI : | Sans |
| Nombre d'emplacements : | 6 slot(s) |
| Signalisation locale : | pourprêt à fonctionner DEL clignotante (vert) poursurcharge DEL 105 % Ir (rouge) poursurcharge DEL 90 % Ir (orange) |
| Largeur : | 185 mm |
| Hauteur : | 255 mm |
| Profondeur : | 110 mm |
| Poids du produit : | 8,13 kg |
| Code de compatibilité : | NSX630 |
En bref
Référence C63F42D630
Nom du produit ComPacT NSX630F - disjoncteur - MicroLogic 2.3 630A - 4P4D - 36kA - fixe - C63F42D630
Gamme ComPacT nouvelle génération
