ABB

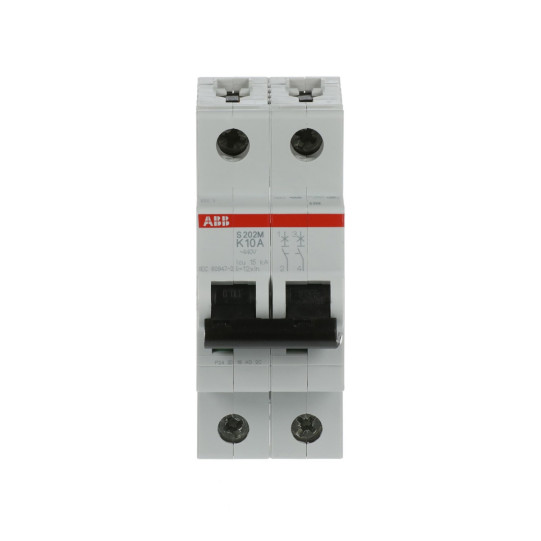

Disjoncteur S200M 2P K10 10kA - ABB2CDS272001R0427
ABB2CDS272001R0427
30,58 € HT
36,70 € TTC
HT
HT
TTC
TTC
Vous économisez
En stock – Expédié sous 24/48h
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 200€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
Environnement
- Température de l'air ambiant : Fonctionnement -25 ... +55 °C Stockage -40 ... +70 °C
- Température de référence de l'air ambiant : 30 °C
- Degré de protection : IP20 IP40 Boîtier avec couvercle IP40
- Degré de pollution : 3
- Conditions environnementales : 28 cycles avec 55 °C / 90-96 % et 25 °C / 95-100 %
- Résistance aux vibrations : 20 cycles avec une charge de 0,8 in : 5g 5 ... 150 ... 5 Hz
- Résistance aux chocs selon IEC 60068-2-27 : 25g 2 chocs 13 ms
Dimensions
- Largeur en Nombre d'espacements modulaires : 2
- Largeur nette du produit : 35 mm
- Hauteur nette du produit : 88 mm
- Profondeur / Longueur du filet : 69 mm
- Poids net du produit : 0,25 kg
- Poids net du poteau : 0,125 kg
- Profondeur d'encastrement (t2) : 69 mm
Normes techniques
- Normes : CSA 22.2 n° 235 IEC/EN 60947-2 UL 1077
- Caractéristique de déclenchement : K
- Tension nominale de fonctionnement : selon IEC 60898-1 400 V AC selon IEC 60898-1 400 V selon IEC 60947-2 440 V AC
- Tension de fonctionnement : Maximum (Tolérance incluse) 125 V DC Maximum (Tolérance incluse) 440 V AC Minimum 12 V AC Minimum 12 V DC
- Tension d'isolation nominale (Ui) : selon IEC/EN 60664-1 440 V
- Tension nominale de tenue aux impulsions (Uimp) : 4 kV à 2000 m 5 kV au niveau de la mer 6,2 kV
- Tension d'essai diélectrique : 50/60 Hz, 1 min : 2 kV
- Type de tension d'entrée : AC/DC
- Courant nominal (In) :10 A
- Capacité nominale de court-circuit : (AC) 10 kA (DC) 10 kA (230 V AC) 10 kA (400 V AC) 10 kA (400 V) 10 kA
- Pouvoir de coupure ultime assigné en cas de court-circuit (Icu) : (230 V AC) 25 kA (400 V AC) 15 kA (440 V AC) 15 kA (230 V) 25 kA (400 V) 15 kA
- Courant de court-circuit conditionnel nominal (Inc) : (230 V) 15 kA (400 V) 25 kA
- Pouvoir de coupure en court-circuit de service assigné (Ics) : (230 V AC) 10 kA
- Fréquence nominale (f) : 50 / 60 Hz
- Perte de puissance : 2.8 W aux conditions nominales de fonctionnement par pôle : 1,4 W
- Connexion de l'alimentation électrique : Arbitraire
- Indication de la position du contact : Rouge ON / Vert OFF
- Classe de limitation d'énergie : 3
- Endurance mécanique : 20000 cycles
- Nombre de pôles protégés : 2
- Nombre de pôles : 2
- Catégorie de surtension : III
- Couple de serrage : 2,8 N-m
- Type de borne à vis : Borne de levage de cylindre bidirectionnelle à sécurité intégrée
- Marquage de l'actionneur : I / O
- Matériau de l'actionneur : Groupe d'isolation II, noir, scellable
- Matériau du boîtier : Groupe d'isolation II, RAL 7035
- Montage sur rail DIN : TH35-15 (rail de montage 35 x 15 mm) selon IEC 60715 TH35-7.5 (rail de montage 35 x 7,5 mm) selon IEC 60715
- Position de montage : n'importe quelle
- Tournevis recommandé : Pozidriv 2
- Accessoires disponibles : Oui
- Capacité de connexion : Barre collectrice 10 / 10 mm² Souple avec embout 0.75 ... 25 mm² Souple 0.75 ... 25 mm² Flexible 0.75 ... 25 mm² Rigide 0.75 ... 35 mm² Rigide 0.75 ... 35 mm² Toronné 0.75 ... 35 mm²
- Taille d'installation : selon DIN 43880 1
- Type de borne : Bornes à vis
Caractéristiques techniques UL/CSA
- Tension de fonctionnement maximale UL/CSA : 125 V DC 480Y / 277 V AC
- Pouvoir de coupure selon UL1077 : (125 V DC) 10 kA (277 V AC) 6 kA (480Y / 277 V AC) 6 kA
- Capacité de connexion UL/CSA : Barre omnibus 14-8 AWG Conducteur 14-4 AWG
- Couple de serrage UL/CSA :18 in-lb
En bref
Référence ABB2CDS272001R0427
Nom du produit Disjoncteur S200M 2P K10 10kA - ABB2CDS272001R0427
