ABB

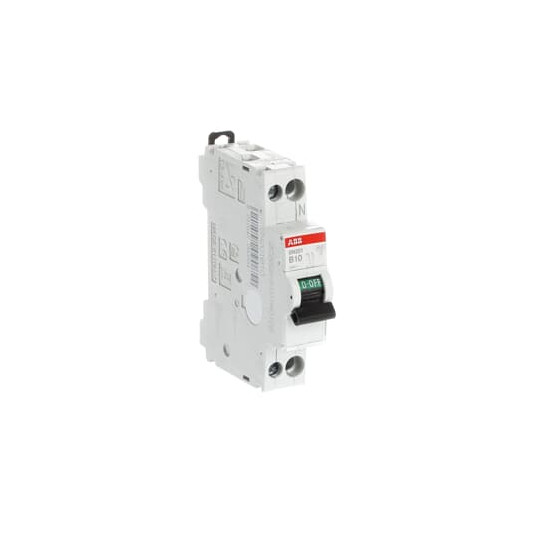

Disjoncteur SN201 1P+N B10 6kA - ABB2CSS255101R0105
ABB2CSS255101R0105
16,56 € HT
19,87 € TTC
HT
HT
TTC
TTC
Vous économisez
En stock – Expédié sous 24/48h
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 200€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Caractéristique de déclenchement | B |
| Voltage nominal (Ur) | 230 V AC |
| Voltage opérationnel nominal | acc. à IEC 60898-1 230 V |
| Voltage d'isolement nominal (Ui) | acc. à IEC/EN 60664-1 500 V |
| Voltage d'impulsion nominal (Uimp) | 4 kV |
| Voltage de test diélectrique | 2 kV |
| Voltage d'impulsion primaire nominal | 4 kV |
| Type de tension d'entrée | AC |
| Courant nominal (In) | 10 A |
| Capacité de court-circuit nominale | (230 V) 6 kA |
| Capacité de coupure ultime de court-circuit nominale (Icu) | (230 V) 10 kA |
| Capacité de coupure de service de court-circuit nominale (Ics) | (230 V AC) 6 kA |
| Fréquence nominale (f) | 50/60 Hz |
| Perte de puissance | 1.9 W |
| Connexion d'alimentation | Arbitraire |
| Indication de position du contact | ON / OFF |
| Classe de limitation de l'énergie | 3 |
| Endurance électrique | 10000 cycles |
| Endurance mécanique | 20000 cycles |
| Nombre de pôles protégés | 1 |
| Nombre de pôles | 1P+N |
| Nombre d'espaces modulaires par rail DIN | 1 |
| Catégorie de surtension | III |
| Position des bornes neutres | Droite |
| Couple de serrage | 1.2 N·m |
| Type d'actionneur | Basculant - Groupe d'isolement IIIA, noir, scellable en positions ON-OFF |
| Type de borne à vis | Terminal à cage |
| Matériau du boîtier | Groupe d'isolement II, RAL 7035 |
| Position de montage | Tout type |
| Accessoires disponibles | Oui |
| Capacité de connexion | Flexible 1 … 10 mm² Rigide 1 … 16 mm² |
| Longueur de dénudage du fil | 11 mm |
| Type de terminal | Bornes à vis |
| Conformité du matériau | Informations RoHS : Déclaration de conformité_SN201 |
| Statut RoHS | Conformité avec la directive UE 2011/65/EU |
| Date RoHS | 20190722 |
| Informations REACH | Aucune donnée - Si l'information REACH n'est pas encore disponible pour un produit particulier |
| Modèle de rapport sur les minéraux de conflit (CMRT) | Modèle de rapport sur les minéraux de conflit |
| Catégorie WEEE | 5. Petit équipement (Aucune dimension externe supérieure à 50 cm) |
| WEEE B2C / B2B | Business To Consumer |
| Conditions environnementales | Température ambiante de fonctionnement : -25 ... +55 °C Température ambiante de référence : 30 °C |
| Indice de protection | IP20 |
| Degré de pollution | 2 |
| Conditions environnementales supplémentaires | 28 cycles avec 55 °C / 90-96 % et 25 °C / 95-100 % |
| Résistance aux vibrations | 20 cycles avec une charge 0.8 In : 5g ou 0.35mm 5 … 150 … 5 Hz |
| Résistance aux chocs selon IEC 60068-2-27 | 30g 2 chocs 13 ms |
| Informations environnementales | Référez-vous aux informations RoHS |
| Largeur en espaces modulaires | 1 |
| Largeur nette du produit | 18 mm |
| Hauteur nette du produit | 85 mm |
| Profondeur nette / Longueur du produit | 69 mm |
| Poids net du produit | 110 g |
| Profondeur d'encastrement (t2) | 69 mm |
En bref
Référence ABB2CSS255101R0105
Nom du produit Disjoncteur SN201 1P+N B10 6kA - ABB2CSS255101R0105
