ABB

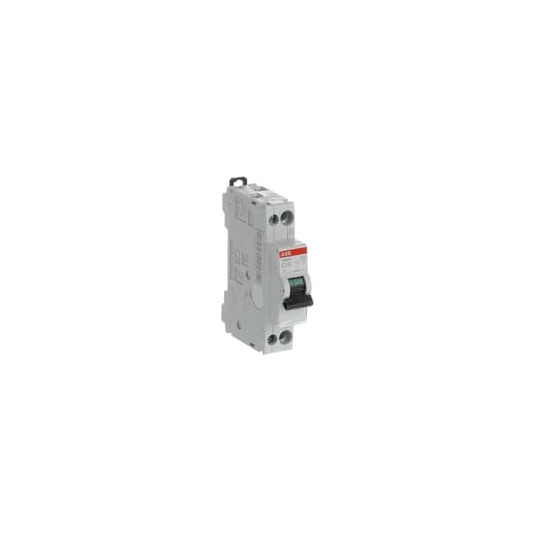

Disjoncteur SN201 1P+N C10 6kA - ABB2CSS255101R0104
ABB2CSS255101R0104
14,42 € HT
17,30 € TTC
HT
HT
TTC
TTC
Vous économisez
En stock – Expédié sous 24/48h
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 200€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Caractéristique de déclenchement | C |
|---|---|
| Tension nominale (Ur) | 230 V AC |
| Tension de fonctionnement nominale | conformément à IEC 60898-1 230 V |
| Tension d'isolation nominale (Ui) | conformément à IEC/EN 60664-1 500 V |
| Tension de tenue aux impulsions nominale (Uimp) | 4 kV |
| Tension d'essai diélectrique | 2 kV |
| Tension de tenue aux impulsions primaire | 4 kV |
| Type de tension d'entrée | AC |
| Courant nominal (In) | 10 A |
| Capacité de court-circuit nominale | (230 V) 6 kA |
| Capacité de coupure ultime de court-circuit (Icu) | (230 V) 10 kA |
| Capacité de coupure en service de court-circuit (Ics) | (230 V AC) 6 kA |
| Fréquence nominale (f) | 50/60 Hz |
| Perte de puissance | 1,9 W |
| Connexion de l'alimentation | Arbitraire |
| Indication de position du contact | ON / OFF |
| Classe de limitation d'énergie | 3 |
| Endurance électrique | 10000 cycles |
| Endurance mécanique | 20000 cycles |
| Nombre de pôles protégés | 1 |
| Nombre de pôles | 1P+N |
| Nombre d'espacements modulaires par rail DIN | 1 |
| Catégorie de surtension | III |
| Position des bornes neutres | Droite |
| Couple de serrage | 1,2 N·m |
| Type d'actionneur | Bascule - Groupe d'isolation IIIA, noir, scellable en positions ON-OFF |
| Type de borne à vis | Borne cage |
| Matériau du boîtier | Groupe d'isolation II, RAL 7035 |
| Position de montage | Indifférente |
| Accessoires disponibles | Oui |
| Capacité de connexion | Flexible 1 … 10 mm², Rigide 1 … 16 mm² |
| Longueur de dénudage | 11 mm |
| Type de borne | Bornes à vis |
| Conformité des matériaux | Informations RoHS : Déclaration de conformité_SN201 |
| Statut RoHS | Conforme à la directive européenne 2011/65/EU |
| Date RoHS | 22/07/2019 |
| Informations REACH | Aucune donnée - Si les informations REACH ne sont pas encore disponibles pour un produit donné |
| Modèle de rapport sur les minéraux de conflit (CMRT) | Modèle de rapport sur les minéraux de conflit |
| Catégorie WEEE | 5. Petits équipements (aucune dimension externe supérieure à 50 cm) |
| WEEE B2C / B2B | Business To Consumer |
| Température ambiante de fonctionnement | -25 ... +55 °C |
| Température ambiante de référence | 30 °C |
| Degré de protection | IP20 |
| Degré de pollution | 2 |
| Conditions environnementales | 28 cycles ;avec 55 °C / 90-96 % ;et 25 °C / 95-100 % |
| Résistance aux vibrations | 20 cycles avec charge 0.8 In : 5g ou 0.35mm 5 … 150 … 5 Hz |
| Résistance aux chocs selon IEC 60068-2-27 | 30g 2 chocs 13 ms |
| Informations environnementales | se référer aux informations RoHS |
| Largeur en nombre d'espacements modulaires | 1 |
| Largeur nette du produit | 18 mm |
| Hauteur nette du produit | 85 mm |
| Profondeur/longueur nette du produit | 69 mm |
| Poids net du produit | 110 g |
| Profondeur intégrée (t2) | 69 mm |
En bref
Référence ABB2CSS255101R0104
Nom du produit Disjoncteur SN201 1P+N C10 6kA - ABB2CSS255101R0104
