SCHNEIDER

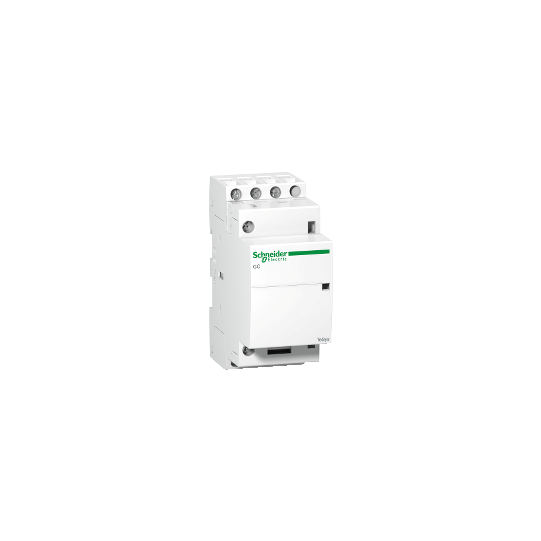

TeSys GC - contacteur - 3F - 16A - 220..240Vca - GC1630M5
GC1630M5
29,33 € HT
35,20 € TTC
HT
HT
TTC
TTC
Vous économisez
En cours d’approvisionnement – Délai moyen 4/6 semaines
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 200€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Gamme : | TeSys |
|---|---|
| Nom du produit : | TeSys GC |
| Type de produit ou équipement : | Contacteur modulaire |
| Nom de l'appareil : | GC16 |
| Application du contacteur : | ÉclairageCommande moteur (AC-3)Chaleur |
| Catégorie d'emploi : | AC-7AAC-7B |
|---|---|
| Description des pôles : | 3P |
| Composition des pôles : | 3F |
| [Ue] tension assignée d'emploi : | |
| [Ie] courant assigné d'emploi : | 16 A AC-7A5 A AC-7B |
| Position de montage : | 30°/verticale |
| Type de circuit de commande : | CA à 50 Hz |
| [Uc] tension circuit de commande : | 220...240 V CA 50 Hz |
| [Uimp] tension assignée de tenue aux chocs : | 4 kV |
| [Ith] courant thermique conventionnel : | 16 A à |
| Pouvoir nominal d'enclenchement Irms : | 40 A à 400 V CA pour circuit de puissance se conformer à CEI 61095 |
| Pouvoir assigné de coupure : | 40 A à 400 V pour circuit de puissance se conformer à CEI 61095 |
| [Icw] courant assigné de courte durée admissible : | 128 A à 40 A à |
| Calibre du fusible à associer : | 16 A gL à |
| Impédance moyenne : | 2,5 mOhm - Ith 16 A 50 Hz pour circuit de puissance |
| [Ui] tension d'isolement : | 500 V se conformer à CEI 61095500 V se conformer à VDE 0110 |
| Durée de vie électrique : | AC-7A |
| Puissance dissipée par pôle : | 0,65 W |
| Type de commande : | Contrôle à distance |
| Mode d'installation : | Encliquetable |
| Support de montage : | Rail DIN |
| Normes : | CEI 61095CEI 60947-5 |
| Mode de raccordement : | Télécommande |
| Couple de serrage : | Télécommande |
| Temps de fonctionnement : | 10...25 ms ouverture10...30 ms fermeture |
| Endurance mécanique : | 1000000 cycle |
| Vitesse de commande maxi : | 300 cyc/h à |
| Plage de tension du circuit de commande : | Perte de niveau: 0,2 à 0,75 Uc à 50 Hz (à Opérationnel: 0,85...1,1 Uc à 50 Hz (à |
| Puissance d'appel en VA : | 34 VA 50 Hz (à 20 °C) |
| Consommation moyenne au maintien en VA : | 4,6 VA 50 Hz (à 20 °C) |
| Dissipation thermique : | 1,6 W à 50/60 Hz |
| Code de compatibilité : | Contacteur standard modulaire |
En bref
Référence GC1630M5
Nom du produit TeSys GC - contacteur - 3F - 16A - 220..240Vca - GC1630M5
Gamme TeSys
