SCHNEIDER

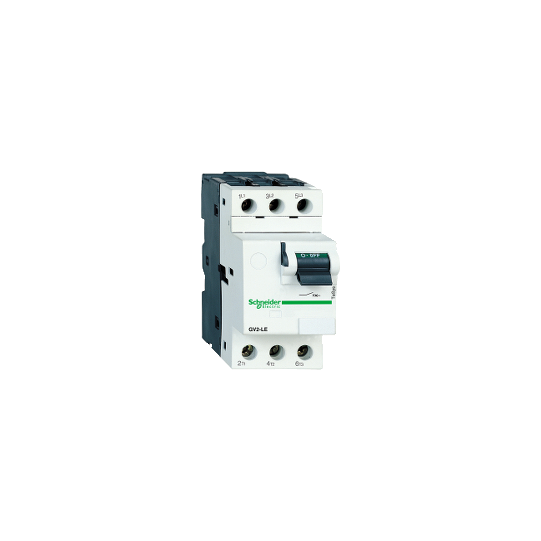

Disjoncteur moteur GV2LE 10 A 3P 3d déclencheur magnétique - GV2LE14
GV2LE14
41,96 € HT
50,35 € TTC
HT
HT
TTC
TTC
Vous économisez
En stock plus de 100 unités – Expédié sous 24/48h
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 200€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Gamme : | TeSys |
|---|---|
| Nom du produit : | TeSys GV2 |
| Nom abrégé de l'appareil : | GV2LE |
| Fonction produit : | Disjoncteur |
| Fonction de l'appareil : | Moteur |
| Description des pôles : | 3P |
| Type de réseau : | CA |
| Catégorie d'emploi : | AC-3 conforme à IEC 60947-4-1A conforme à IEC 60947-2 |
| Fréquence réseau : | 50/60 Hz conforme à IEC 60947-2 |
| Pouvoir de coupure : | 3 kA Icu à 690 V CA 50/60 Hz conforme à IEC 60947-215 kA Icu à 440 V CA 50/60 Hz conforme à IEC 60947-210 kA Icu à 500 V CA 50/60 Hz conforme à IEC 60947-2100 kA Icu à 230/240 V CA 50/60 Hz conforme à IEC 60947-2100 kA Icu à 400/415 V CA 50/60 Hz conforme à IEC 60947-2 |
| [Ics] pouvoir assigné de coupure de service en court-circuit : | 100 % à 230/240 V CA 50/60 Hz conforme à IEC 60947-2100 % à 440 V CA 50/60 Hz conforme à IEC 60947-2100 % à 500 V CA 50/60 Hz conforme à IEC 60947-20,75 à 690 V CA 50/60 Hz conforme à IEC 60947-2100 % à 400/415 V CA 50/60 Hz conforme à IEC 60947-2 |
| Calibre du déclencheur : | 10 A |
| Technologie de déclencheur : | Magnétique |
| Courant de déclenchement magnétique : | 138 A |
| Mode d'installation : | Par visPar clips |
|---|---|
| Support de montage : | RailPlatine |
| Position de montage : | HorizontalVertical |
| Puissance moteur kW : | 3 kW à 400/415 V CA 50/60 Hz4 kW à 400/415 V CA 50/60 Hz4 kW à 500 V CA 50/60 Hz7.5 kW à 690 V CA 50/60 Hz5.5 kW à 500 V CA 50/60 Hz5.5 kW à 690 V CA 50/60 Hz |
| Type de commande : | Culbuteur |
| [Ue] tension assignée d'emploi : | 690 V CA 50/60 Hz conforme à IEC 60947-2 |
| [Ui] tension assignée d'isolement : | 690 V CA 50/60 Hz conforme à IEC 60947-2 |
| [Uimp] tension assignée de tenue aux chocs : | 6 kV conforme à IEC 60947-2 |
| Puissance dissipée par pôle : | 1.8 W |
| Durée de vie mécanique : | 100000 cycle |
| Durée de vie électrique : | 100000 cycle pour AC-3 à 415 V |
| Vitesse de commande : | 40 cyc/h |
| Service assigné : | Continu conforme à IEC 60947-4-1 |
| Mode de raccordement : | Borniers à vis-étrier 2 câble(s) 1?6 mm² - rigidité du câble |
| Couple de serrage : | 1.7 N.m - sur borniers à vis-étrier |
| Robustesse mécanique : | Chocs 30 Gn conforme à IEC 60068-2-27Vibrations 5 Gn, 5 à 150 Hz conforme à IEC 60068-2-6 |
| Aptitude au sectionnement : | Oui conforme à IEC 60947-1 |
| Sensibilité à une perte de phase : | Oui |
| Hauteur : | 89 mm |
| Largeur : | 45 mm |
| Profondeur : | 78,5 mm |
| Poids : | 0.33 kg |
En bref
Référence GV2LE14
Nom du produit Disjoncteur moteur GV2LE 10 A 3P 3d déclencheur magnétique - GV2LE14
Gamme TeSys
Fonction de l'appareil Moteur
