SCHNEIDER

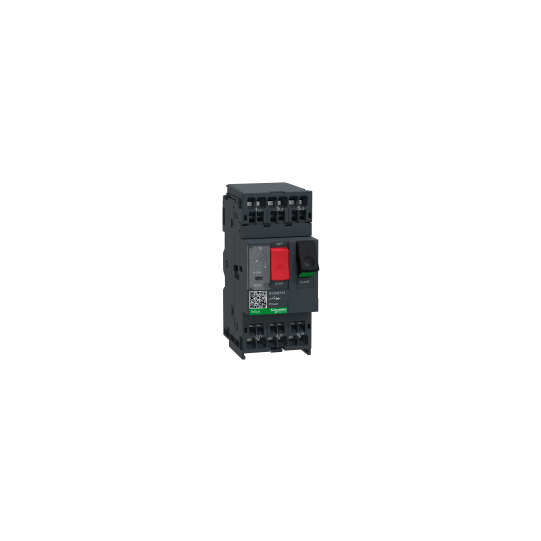

TeSys GV2ME - disj. moteur - 9..14A - 3P 3d - déclencheur magnéto-thermique - GV2ME163
GV2ME163
48,84 € HT
58,61 € TTC
HT
HT
TTC
TTC
Vous économisez
En stock – Expédié sous 24/48h
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 100€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Gamme : | TeSys |
|---|---|
| Nom du produit : | TeSys GV2 |
| Nom abrégé de l'appareil : | GV2ME |
| Fonction produit : | Disjoncteur |
| Fonction de l'appareil : | Moteur |
| Technologie de déclencheur : | Thermique-magnétique |
| Description des pôles : | 3P |
|---|---|
| Type de réseau : | CA |
| Catégorie d'emploi : | AC-3 se conformer à IEC 60947-4-1A se conformer à IEC 60947-2 |
| Fréquence réseau : | 50/60 Hz se conformer à IEC 60947-4-1 |
| Mode de fixation : | Pincé sur rail DIN symétrique 35 mmVissé sur panneau (avec plaque adaptatrice) |
| Position de montage : | Toutes positions |
| Puissance moteur kW : | 7,5 kW à 500 V CA 50/60 Hz5,5 kW à 400/415 V CA 50/60 Hz |
| Pouvoir de coupure : | 3 kA Icu à 690 V CA 50/60 Hz se conformer à IEC 60947-215 kA Icu à 400/415 V CA 50/60 Hz se conformer à IEC 60947-28 kA Icu à 440 V CA 50/60 Hz se conformer à IEC 60947-26 kA Icu à 500 V CA 50/60 Hz se conformer à IEC 60947-2100 kA Icu à 230/240 V CA 50/60 Hz se conformer à IEC 60947-2 |
| [Ics] pouvoir assigné de coupure de service en court-circuit : | 100 % à 230/240 V CA 50/60 Hz se conformer à IEC 60947-20,5 à 400/415 V CA 50/60 Hz se conformer à IEC 60947-20,5 à 440 V CA 50/60 Hz se conformer à IEC 60947-20,75 à 500 V CA 50/60 Hz se conformer à IEC 60947-20,75 à 690 V CA 50/60 Hz se conformer à IEC 60947-2 |
| Type de commande : | Bouton-poussoir |
| In courant assigné d'emploi : | 14 A |
| Calibre du déclencheur : | 9 à 14 A |
| Courant de déclenchement magnétique : | 170 A |
| [Ue] tension assignée d'emploi : | 690 V CA 50/60 Hz se conformer à IEC 60947-2 |
| [Ui] tension assignée d'isolement : | 690 V CA 50/60 Hz se conformer à IEC 60947-2 |
| [Ith] courant thermique conventionnel : | 14 A se conformer à IEC 60947-4-1 |
| [Uimp] tension assignée de tenue aux chocs : | 6 kV se conformer à IEC 60947-2 |
| Puissance dissipée par pôle : | 2,5 W |
| Durée de vie mécanique : | 100000 cycle |
| Durée de vie électrique : | 100000 cycle pour AC-3 à 440 V |
| Vitesse de commande : | 25 cyc/h |
| Service assigné : | Continu se conformer à IEC 60947-4-1 |
| Mode de raccordement : | Bornes à ressort 2 câble(s) 1?6 mm² rigideBornes à ressort 2 câble(s) 1,5?4 mm² souple sans extrémité de câble |
| Aptitude au sectionnement : | Oui se conformer à IEC 60947-1 |
| Sensibilité à une perte de phase : | Oui se conformer à IEC 60947-4-1 |
| Hauteur : | 101 mm |
| Largeur : | 45 mm |
| Profondeur : | 78,2 mm |
| Poids : | 0,28 kg |
En bref
Référence GV2ME163
Nom du produit TeSys GV2ME - disj. moteur - 9..14A - 3P 3d - déclencheur magnéto-thermique - GV2ME163
Gamme TeSys
Fonction de l'appareil Moteur
