SCHNEIDER

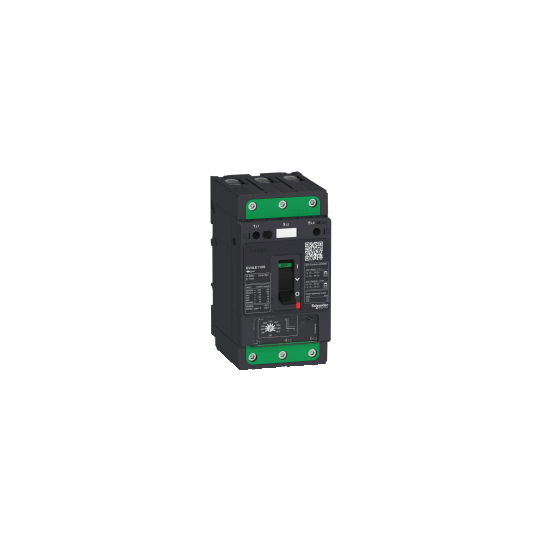

TeSys GV - disjoncteur magnétique - In 12.5A - 50kA - Everlink
GV4LE12N
235,03 € HT
282,04 € TTC
HT
HT
TTC
TTC
Vous économisez
En stock – Expédié sous 24/48h
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 200€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Gamme : | TeSys |
|---|---|
| Nom du produit : | TeSys GV4 |
| Nom de l'appareil : | GV4L |
| Fonction produit : | Disjoncteur |
| Fonction de l?appareil : | Motor protection |
| Description des pôles : | 3P |
| Catégorie d'emploi : | Catégorie A |
| Type de déclencheur : | MagnétiqueÉlectronique |
| Type de protection : | Court-circuit |
| [In] courant assigné d'emploi : | 12,5 A |
| Pouvoir de coupure : | Icu 100 kA à 220...240 V CA 50/60 Hz se conformer à CEI 60947-2Icu 50 kA à 380...415 V CA 50/60 Hz se conformer à CEI 60947-2Icu 50 kA à 440 V CA 50/60 Hz se conformer à CEI 60947-2Icu 15 kA à 525 V CA 50/60 Hz se conformer à CEI 60947-2Icu 8 kA à 660...690 V CA 50/60 Hz se conformer à CEI 60947-2Icu 25 kA à 500 V CA 50/60 Hz se conformer à CEI 60947-2 |
| [Ics] pouvoir assigné de coupure de service : | 100 kA à 220...240 V CA 50/60 Hz se conformer à CEI 60947-250 kA à 380...415 V CA 50/60 Hz se conformer à CEI 60947-250 kA à 440 V CA 50/60 Hz se conformer à CEI 60947-225 kA à 500 V CA 50/60 Hz se conformer à CEI 60947-215 kA à 525 V CA 50/60 Hz se conformer à CEI 60947-22 kA à 660...690 V CA 50/60 Hz se conformer à CEI 60947-2 |
| Calibre du déclencheur : | 75?175 A |
| Type de commande : | Par maneton |
| [Ue] tension assignée d'emploi : | 690 V CA 50/60 Hz se conformer à CEI 60947-2 |
|---|---|
| Puissance moteur kW : | 3 kW à 400...415 V CA 50/60 Hz3 kW à 500 V CA 50/60 Hz5,5 kW à 660...690 V CA 50/60 Hz7,5 kW à 660...690 V CA 50/60 Hz5,5 kW à 400...415 V CA 50/60 Hz5,5 kW à 500 V CA 50/60 Hz7,5 kW à 500 V CA 50/60 Hz9 kW à 660...690 V CA 50/60 Hz11 kW à 660...690 V CA 50/60 Hz3,7 kW à 400...415 V CA 50/60 Hz3,7 kW à 500 V CA 50/60 Hz |
| [Uimp] tension assignée de tenue aux chocs : | CEI 60947-2 8 kV |
| [Ui] tension d'isolement : | 800 V se conformer à CEI 60947-2 |
| Mode d'installation : | Par clipsPar vis |
| Support de montage : | Profilé symétrique 75mmPlatineRail DIN symétrique 35 mm |
| Aptitude au sectionnement : | Oui se conformer à IEC 60947-1 |
| Durée de vie mécanique : | 40000 cycle |
| Durée de vie électrique : | 40000 cycle pour AC-3 à 440 V In/240000 cycle pour AC-3 à 440 V In |
| Signalisation locale : | Présence de contacts auxiliaires: indicateur vert |
| Nombre d'emplacements : | 1 slot(s) pour commutateur de relais avertisseur pour contact de signalisation d'erreur, kit enfichable1 slot(s) pour libération de tension pour déclenchement électrique à distance, kit enfichable1 slot(s) pour interrupteur secondaire pour contact ouvert/fermé, kit enfichable |
| "Pas" de raccordement : | 27 mm |
| Mode de raccordement : | Haut 1 connecteurs à vis BTR EverLink 1,5?70 mm², rigideHaut 1 connecteurs à vis BTR EverLink 1,5?50 mm², soupleBas 1 connecteurs à vis BTR EverLink 2,5?95 mm², rigideBas 1 connecteurs à vis BTR EverLink 2,5?70 mm², souple |
| Couple de serrage : | 9 N.m pour 16?95 mm²5 N.m pour 1,5?10 mm² |
| Longueur de dénudage des fils : | 20 mm |
| Labels qualité : | CE |
| Normes : | EN/CEI 60947-2EN/CEI 60947-4-1 |
| Hauteur : | 155 mm |
| Largeur : | 81 mm |
| Profondeur : | 116 mm |
| Poids du produit : | 1,5 kg |
| Couleur : | Gris (RAL 7016) |
En bref
Référence GV4LE12N
Nom du produit TeSys GV - disjoncteur magnétique - In 12.5A - 50kA - Everlink
Gamme TeSys
Fonction de l'appareil Motor protection
