SCHNEIDER

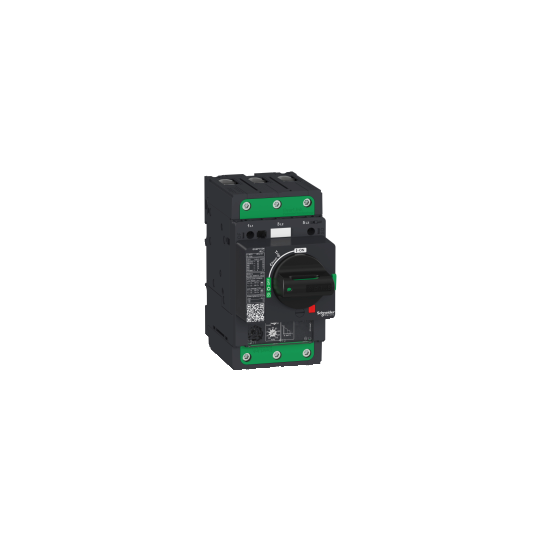

TeSys GV - disjoncteur magnéto-thermique - In 115A - 50kA - Everlink - GV4P115N
GV4P115N
250,26 € HT
300,31 € TTC
HT
HT
TTC
TTC
Vous économisez
En stock – Expédié sous 24/48h
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 200€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Gamme : | TeSys DecaTeSys Deca |
|---|---|
| Gamme de produit : | TeSys GV4 |
| Nom de l'appareil : | GV4P |
| Nom du produit : | TeSys GV4TeSys Deca |
| Type de produit ou équipement : | Disjoncteur moteur |
| Application : | Protection moteur |
| Type de déclencheur : | ÉlectroniqueThermique-magnétique |
| Description des pôles : | 3P |
|---|---|
| Catégorie d'emploi : | Catégorie A se conformer à CEI 60947-2AC-3 se conformer à CEI 60947-4-1 |
| Position de montage : | Toutes positions |
| Puissance moteur kW : | 37 kW à 400...415 V CA 50/60 Hz45 kW à 400...415 V CA 50/60 Hz55 kW à 400...415 V CA 50/60 Hz45 kW à 500 V CA 50/60 Hz55 kW à 500 V CA 50/60 Hz75 kW à 500 V CA 50/60 Hz75 kW à 660...690 V CA 50/60 Hz90 kW à 660...690 V CA 50/60 Hz110 kW à 660...690 V CA 50/60 Hz |
| Pouvoir de coupure : | 100 kA Icu à 220...240 V CA 50/60 Hz se conformer à CEI 60947-250 kA Icu à 380...415 V CA 50/60 Hz se conformer à CEI 60947-250 kA Icu à 440 V CA 50/60 Hz se conformer à CEI 60947-215 kA Icu à 525 V CA 50/60 Hz se conformer à CEI 60947-265 kA à 208Y/120 V CA 50/60 Hz se conformer à UL 6094765 kA à 240 V CA 50/60 Hz se conformer à UL 6094735 kA à 480Y/277 V CA 50/60 Hz se conformer à UL 609478 kA Icu à 660...690 V CA 50/60 Hz se conformer à CEI 60947-225 kA Icu à 500 V CA 50/60 Hz se conformer à CEI 60947-218 kA à 600Y/347 V CA 50/60 Hz se conformer à UL 60947 |
| Type de commande : | Poignée rotative |
| [In] courant assigné d'emploi : | 115 A |
| Courant de déclenchement magnétique : | 1955 A |
| [Ue] tension assignée d'emploi : | 690 V CA 50/60 Hz se conformer à CEI 60947-2 |
| [Ui] tension assignée d'isolement : | 800 V CA 50/60 Hz se conformer à CEI 60947-2 |
| [Ith] courant thermique conventionnel : | 115 A se conformer à CEI 60947-4-1 |
| [Uimp] tension assignée de tenue aux chocs : | 8 kV se conformer à CEI 60947-2 |
| Puissance dissipée par pôle : | 4,6 W |
| Endurance mécanique : | 40000 cycle |
| Durée de vie électrique : | 10000 cycle pour AC-3 à 440 V In/25000 cycle pour AC-3 à 440 V In |
| Vitesse de commande maximale : | 25 cyc/h |
| Service assigné : | Continu se conformer à CEI 60947-4-1 |
| Connecteur direct : | Sans |
| Mode de raccordement : | Connecteurs à vis BTR EverLink (haut) 1 câble(s) 1,5...70 mm² - rigideConnecteurs à vis BTR EverLink (haut) 1 câble(s) 1,5...50 mm² - soupleConnecteurs à vis BTR EverLink (bas) 1 câble(s) 2,5...95 mm² - rigideConnecteurs à vis BTR EverLink (bas) 1 câble(s) 2,5...70 mm² - souple |
| Couple de serrage : | 9 N.m pour câble 16...95 mm²5 N.m pour câble 1,5...10 mm² |
| Robustesse mécanique : | Vibrations: +/- 1 mm 2 à 13,2 Hz se conformer à CEI 60068-2-6Vibrations: 0,7 gn 13,2 à 100 Hz se conformer à CEI 60068-2-6Chocs: 15 gn 11 ms se conformer à CEI 60068-2-27 |
| Sensibilité à une perte de phase : | Oui se conformer à CEI 60947-4-1 |
| Hauteur : | 155 mm |
| Largeur : | 81 mm |
| Profondeur : | 165 mm |
| Poids du produit : | 1,6 kg |
| Couleur : | Gris (RAL 7016) |
| Aptitude au sectionnement : | Oui se conformer à CEI 60947-1 |
En bref
Référence GV4P115N
Nom du produit TeSys GV - disjoncteur magnéto-thermique - In 115A - 50kA - Everlink - GV4P115N
