SCHNEIDER

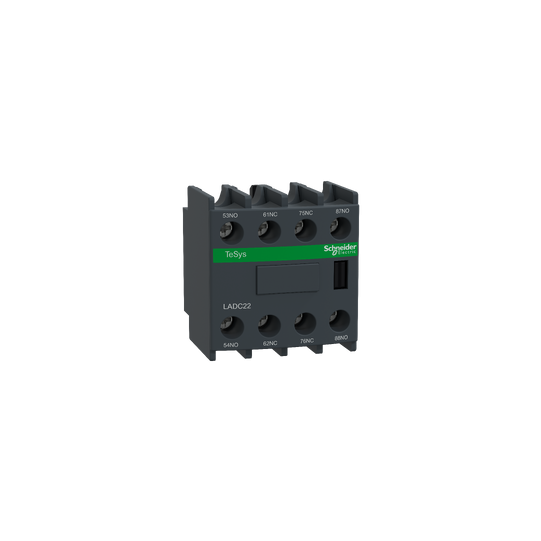

Bloc de contacts auxiliaires TeSys 2 F plus 2 O bornes à visétriers - LADC22

Name: Bloc de contacts auxiliaires TeSys 2 F plus 2 O bornes à visétriers - LADC22
Brand: TeSys
SKU: LADC22
Price: 16.36 EUR
Availability: InStock

LADC22

13,63 € HT

16,36 € TTC

1 avis

En stock plus de 25 unités – Expédié sous 24/48h

Support technique et interlocuteur unique dédié
Livraison offerte dès 200€ d’achat (France Métropolitaine)
Paiements 100% sécurisés

En bref
Compatibles avec
Caractéristiques
Détails
Infos
Rappel
Avis
Nous recommandons

Informations techniques

Gamme de produits :	Relais de contrôle TeSys DTeSys FTeSys D
Gamme :	TeSys
Fonction produit :	Bloc de contact auxiliaire
Man?uvre des contacts auxiliaires :	Faire avant fermeture
Composition des pôles :	2F+2O
Mode de raccordement :	Borniers à vis-étrier 1 câble 1...2.5 mm² - rigidité du câble: souple - avec extrémité de câbleBorniers à vis-étrier 1 câble 1...2.5 mm² - rigidité du câble: souple - sans extrémité de câbleBorniers à vis-étrier 1 câble 1...2.5 mm² - rigidité du câble: rigide - avec extrémité de câbleBorniers à vis-étrier 1 câble 1...2.5 mm² - rigidité du câble: rigide - sans extrémité de câbleBorniers à vis-étrier 2 câble 1...2.5 mm² - rigidité du câble: souple - avec extrémité de câbleBorniers à vis-étrier 2 câble 1...2.5 mm² - rigidité du câble: souple - sans extrémité de câbleBorniers à vis-étrier 2 câble 1...2.5 mm² - rigidité du câble: rigide - avec extrémité de câbleBorniers à vis-étrier 2 câble 1...2.5 mm² - rigidité du câble: rigide - sans extrémité de câble

Emplacement de montage :	Façade
[Ui] tension assignée d'isolement :	690 V - conformément à IEC 60947-5-1600 V - certifications CSA600 V - certifications UL
[Ue] tension assignée d'emploi :	690 V AC 25...400 Hz
[Ith] courant thermique conventionnel :	10 A à
Pouvoir nominal d'enclenchement Irms :	140 A CA conforme à IEC 60947-5-1250 A CC conforme à IEC 60947-5-1
Courant temporaire admissible :	100 A à -5?60 °C 1 s120 A à -5?60 °C 500 ms140 A à -5?60 °C 100 ms
Type de protection :	Fusible gG
Calibre du fusible à associer :	10 A gG IEC 60947-5-1
Durée de vie mécanique :	3 Mcycles
Courant commuté minimum :	5 mA
Tension de commutation minimale :	17 V
Temps de non-chevauchement :	1,5 ms sur désexcitation (non-chevauchement entre contact NC et NO)1,5 ms sur excitation (non-chevauchement entre contact NC et NO)
Temps de chevauchement :	1.5 ms
Résistance d'isolement :	> 10 M?
Poids :	0.05 kg

Caractéristique d'environnement :	Environnement normal
Normes :	NF C 63-140EN 60947-5-1VDE 0660BS 4794IEC 60947-5-1
Certifications du produit :	ULCSA
Degré de protection IP :	IP2x conforme à VDE 0660
Traitement de protection :	TH conforme à IEC 60068
Température de fonctionnement :	-5?60 °C
Température ambiante pour le stockage :	-60?80 °C
Altitude de fonctionnement :	3000 m
Période :	18 mois

Code EAN :

3389110384475

Contexte :

Les contacteurs TeSys D permettent une mise en oeuvre simple et rapide, tout en conservant une compacité de 45 et 55 mm de large jusqu'à 30kW 400V AC3 (65A) (et 37kW fin 2017).
Les calibres de LC1D40A à LC1D65A (et LC1D80A fin 2017) sont équipées de borniers EverLink qui assurent une qualité de serrage permanente en compensant le fluage des câbles.
TeSys D existe en 3 différents types de schémas de base :

3 pôles principalement dédiée pour la commande moteurs : applications moteurs AC3, AC4, AC8
4 pôles principalement dédiée pour la commutation de puissance : applications “type résistance” AC1
2 pôles + 2 rupteurs principalement dédiée pour la permutation de source : applications “normal secours”

La plus large gamme de contacteurs :

TeSys D avec commande bobine AC, DC et BC (basse consommation)
TeSys D Green avec commande bobine AC/DC pour une optimisation des stocks de maintenance
NOUVEAU : TeSys D Green très basse consommation pour une efficacité énergétique maximale et une pleine compatibilité avec les E/S type 24VDC 500mA jusqu'à 37kW 400V AC3 (80A)
Types de schémas : un ou deux sens de marche, étoile/triangle et inverseurs de source
Raccordement : bornes à ressorts, bornier EverLink, vis-étriers, cosses fermées, cosses Faston
Versions spécifiques avec suffixe S207 pour applications ferroviaires embarquées conforment EN 45545

Application mobile iOS et Android de configuration de départs moteurs
