SCHNEIDER

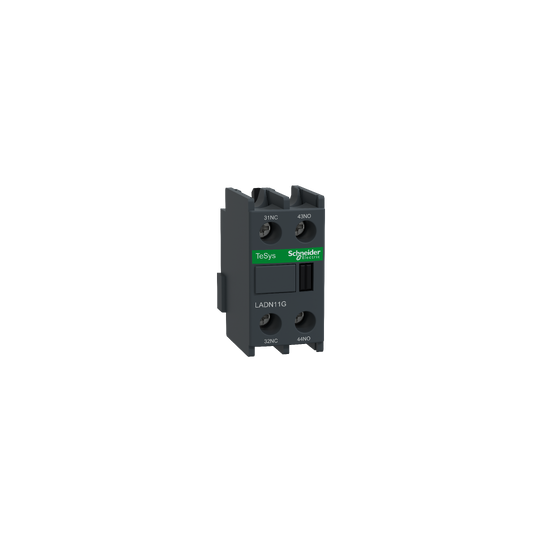

TeSys D - bloc contact aux front - 1F+1O - vis-étriers - 20 à 80A 3/4P - EN50012 - LADN11G
LADN11G
8,81 € HT
10,57 € TTC
HT
HT
TTC
TTC
Vous économisez
En stock – Expédié sous 24/48h
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 200€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Gamme : | TeSysTeSys Deca |
|---|---|
| Gamme de produit : | TeSys Deca |
| Nom du produit : | TeSys Deca |
| Type de produit ou équipement : | Bloc de contact auxiliaire |
| Nom de l'appareil : | LADN |
| Compatibilité de gamme : | TeSys D LC1D09 à D80TeSys D LC1DT20...DT40TeSys D LC1DT60A...DT80ATeSys F LC1FTeSys F CR1FTeSys Deca LC1D09 à D80TeSys Deca LC1DT20...DT40TeSys Deca LC1DT60A...DT80A |
| Usage spécifique : | Conforme à la norme EN 50012 |
| Emplacement de montage : | Façade |
| Composition des pôles : | 1F+1O |
| Man?uvre des contacts auxiliaires : | Instantané |
| [Ue] tension assignée d'emploi : | 690 V CA 25...400 Hz |
| [Ie] courant assigné d'emploi : | 6 A à 120 V AC-151,04 A à 690 V AC-150,55 A à 125 V DC-130,1 A à 600 V DC-13 |
| [Ui] tension assignée d'isolement : | 690 V se conformer à CEI 60947-5-1600 V se conformer à UL600 V se conformer à CSA |
| [Ith] courant thermique conventionnel : | 10 A à |
| Normes : | EN/CEI 60947-5-1GB/T 14048.5EN 50012 |
| Certifications du produit : | CBULCSACCCEACUKCA |
| Pouvoir nominal d'enclenchement Irms : | 140 A CA se conformer à CEI 60947-5-1250 A CC se conformer à CEI 60947-5-1 |
|---|---|
| Courant temporaire admissible : | 100 A 60 °C 1s120 A 60 °C 500 ms140 A 60 °C 100 ms |
| Type de protection : | Fusible gG 10 A |
| Endurance mécanique : | 30 Mcycles |
| Courant commuté minimum : | 5 mA |
| Tension de commutation minimale : | 17 V |
| Temps de non-chevauchement : | 1,5 ms sur désexcitation non-chevauchement entre contact NC et NO1,5 ms sur excitation non-chevauchement entre contact NC et NO |
| Résistance d'isolement : | > 10 M? |
| Mode de raccordement : | Borniers à vis-étrier 1 câble(s) 1...4 mm²souple avec extrémité de câbleBorniers à vis-étrier 1 câble(s) 1...4 mm²souple sans extrémité de câbleBorniers à vis-étrier 2 câble(s) 1...2,5 mm²souple avec extrémité de câbleBorniers à vis-étrier 2 câble(s) 1...4 mm²souple sans extrémité de câbleBorniers à vis-étrier 1 câble(s) 1...4 mm²rigide sans extrémité de câbleBorniers à vis-étrier 2 câble(s) 1...4 mm²rigide sans extrémité de câble |
| Couple de serrage : | 1,7 N.m - avec tournevis plat Ø 6 mm1,7 N.m - avec tournevis cruciforme Philips n° 21,7 N.m - avec tournevis pozidriv n°2 |
| Borne de continuité du blindage : | Sans |
| Hauteur : | 48 mm |
| Largeur : | 26 mm |
| Profondeur : | 42 mm |
| Couleur : | Gris foncé |
En bref
Référence LADN11G
Nom du produit TeSys D - bloc contact aux front - 1F+1O - vis-étriers - 20 à 80A 3/4P - EN50012 - LADN11G
