SCHNEIDER

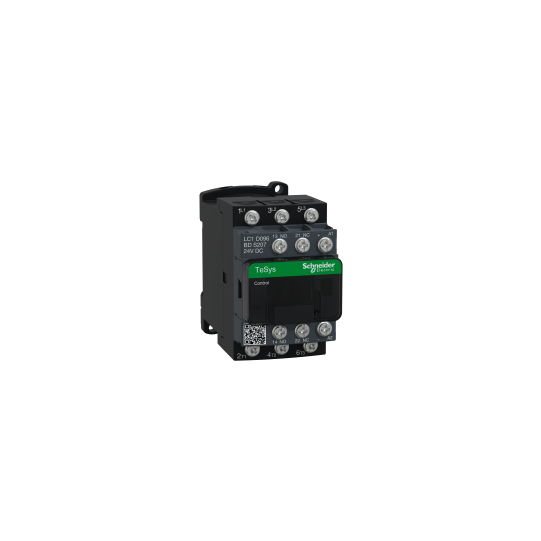

TeSys D - Contacteur tesys lc1d 3p ac3 440v 9 a bobine 24 v cc - LC1D096BDS207
LC1D096BDS207
69,04 € HT
82,85 € TTC
HT
HT
TTC
TTC
Vous économisez
En cours d’approvisionnement – Délai moyen 4/6 semaines
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 100€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Gamme : | TeSys |
|---|---|
| Nom du produit : | TeSys D |
| Fonction produit : | Contacteur |
| Nom de l'appareil : | LC1D |
| Application du contacteur : | Commande moteur (AC-3)Charge résistive (AC-1) |
| Catégorie d'emploi : | AC-1AC-3 |
| Nombre de pôles : | 3P |
| Composition des pôles : | 3F |
| [Ue] tension assignée d'emploi : | = 300 V CC pour circuit de puissance = 690 V CA 25...400 Hz pour circuit de puissance |
| [Ie] courant assigné d'emploi maximal : | 25 A ( = 60 °C) à = 440 V CA AC-1 pour circuit de puissance9 A ( = 60 °C) à = 440 V CA AC-3 pour circuit de puissance |
| Puissance moteur kW : | 4 kW à 380...400 V CA 50 Hz4 kW à 415 V CA 50 Hz4 kW à 440 V CA 50 Hz5,5 kW à 500 V CA 50 Hz5,5 kW à 660...690 V CA 50 Hz2,2 kW à 220...230 V CA 50 Hz |
| Puissance moteur HP : | 1 hp à 230/240 V CA 60 Hz pour monophasé moteurs2 hp à 200/208 V CA 60 Hz pour 3 phases moteurs2 hp à 230/240 V CA 60 Hz pour 3 phases moteurs5 hp à 460/480 V CA 60 Hz pour 3 phases moteurs7,5 hp à 575/600 V CA 60 Hz pour 3 phases moteurs0.33 hp à 115 V CA 60 Hz pour monophasé moteurs |
| Tension circuit de commande : | 24 V CC |
| Type de bobine : | Standard |
| Composition contact auxiliaire : | 1F+1O |
| [Uimp] tension assignée de tenue aux chocs : | 6 kV se conformer à IEC 60947 |
| Catégorie de surtension : | III |
| [Ith] courant thermique conventionnel : | 25 A à = 60 °C pour circuit de puissance10 A à = 60 °C pour circuit de signalisation |
| Pouvoir nominal d'enclenchement Irms : | 250 A à 440 V pour circuit de puissance se conformer à IEC 60947140 A CA pour circuit de signalisation se conformer à IEC 60947-5-1250 A CC pour circuit de signalisation se conformer à IEC 60947-5-1 |
| Pouvoir assigné de coupure : | 250 A à 440 V pour circuit de puissance se conformer à IEC 60947 |
| [Icw] courant assigné de courte durée admissible : | 105 A = 40 °C 10 s circuit de puissance210 A = 40 °C 1 s circuit de puissance30 A = 40 °C 10 min circuit de puissance61 A = 40 °C 1 min circuit de puissance100 A 1 s circuit de signalisation120 A 500 ms circuit de signalisation140 A 100 ms circuit de signalisation |
| Calibre du fusible à associer : | 20 A gG à = 690 V coordination type 2 pour circuit de puissance25 A gG à = 690 V coordination type 1 pour circuit de puissance10 A gG pour circuit de signalisation se conformer à IEC 60947-5-1 |
| Impédance moyenne : | 2,5 mOhm à 50 Hz - Ith 25 A pour circuit de puissance |
| [Ui] tension assignée d'isolement : | 690 V pour circuit de puissance se conformer à IEC 60947-4-1690 V pour circuit de signalisation se conformer à IEC 60947-1 |
| Durée de vie électrique : | 0,6 Mcycles 25 A AC-1 à Ue = 440 V2 Mcycles 9 A AC-3 à Ue = 440 V |
| Puissance dissipée par pôle : | 0,2 W AC-31,56 W AC-1 |
| Couvercle de protection : | Avec |
| Support de montage : | PlatineRail |
| Normes : | EN 45545 R22 HL3EN/IEC 60947-4-1UL 60947-4-1CSA C22.2 No 60947-4-1EN 45545 R26 HL3DIN 5510-2EN/IEC 60947-5-1 |
| Certifications du produit : | ULCSACCCEACIEC |
| Mode de raccordement : | Télécommande |
| Couple de serrage : | Télécommande |
| Temps de fonctionnement : | De 55 à 75 ms fermetureDe 16 à 32 ms ouverture |
| Niveau de fiabilité de la sécurité : | B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1 |
| Durée de vie mécanique : | 30 Mcycles |
| Vitesse de commande maxi : | = 3600 cyc/h à = 60 °C |
| Technologie bobine : | Avec appareil de suppression intégral |
|---|---|
| Plage de tension du circuit de commande : | 0,1 à 0,25 Uc perte de niveau à 60 °C, CC0,7?1,1 Uc opérationnel à -40?70 °C, CC0,7 à 1,25 Uc opérationnel à -40?70 °C, CC, avec >= 8 mm espace entre appareils0,7 à 1,25 Uc opérationnel à -25?50 °C, CC |
| Constante de temps : | 28 ms |
| Puissance d'appel maximale en W : | 5,4 W à 20 °C |
| Consommation maxi au maintien en W : | 5,4 W à 20 °C |
| Type de contacts auxiliaires : | Type branchés mécaniquement (1F+1O) se conformer à IEC 60947-5-1Type contact miroir (1 "O") se conformer à IEC 60947-4-1 |
| Fréquence circuit signalisation : | 25 à 400 Hz |
| Courant commuté minimum : | 5 mA pour circuit de signalisation |
| Tension de commutation minimale : | 17 V pour circuit de signalisation |
| Temps de non-chevauchement : | 1,5 ms sur désexcitation (entre contact NC + NO)1,5 ms sur excitation (entre contact NC + NO) |
| Résistance d'isolement : | > 10 M? pour circuit de signalisation |
En bref
Référence LC1D096BDS207
Nom du produit TeSys D - Contacteur tesys lc1d 3p ac3 440v 9 a bobine 24 v cc - LC1D096BDS207
Gamme TeSys
