SCHNEIDER

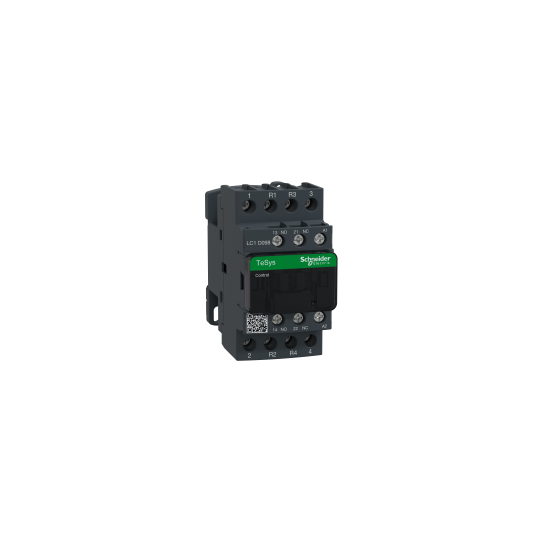

TeSys LC1D - contacteur - 4P (2F+2O) - AC-1 440V - 20A - bobine 48Vca - LC1D098E7
LC1D098E7
31,73 € HT
38,08 € TTC
HT
HT
TTC
TTC
Vous économisez
En stock – Expédié sous 24/48h
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 100€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Gamme : | TeSys |
|---|---|
| Nom du produit : | TeSys D |
| Fonction produit : | Contacteur |
| Nom de l'appareil : | LC1D |
| Application du contacteur : | Charge résistive (AC-1) |
| Catégorie d'emploi : | AC-1 |
| Nombre de pôles : | 4P |
| Composition des pôles : | 2F+2O |
| [Ue] tension assignée d'emploi : | = 300 V CC pour circuit de puissance = 690 V CA 25...400 Hz pour circuit de puissance |
| [Ie] courant assigné d'emploi maximal : | 20 A ( = 60 °C) à = 440 V CA AC-1 pour circuit de puissance |
| Type de circuit de commande : | CA 50/60 Hz |
| Tension circuit de commande : | 48 V CA 50/60 Hz |
| Composition contact auxiliaire : | 1F+1O |
| [Uimp] tension assignée de tenue aux chocs : | 6 kV se conformer à IEC 60947 |
| Catégorie de surtension : | III |
| [Ith] courant thermique conventionnel : | 25 A à = 60 °C pour circuit de puissance10 A à = 60 °C pour circuit de signalisation |
| Pouvoir nominal d'enclenchement Irms : | 250 A à 440 V pour circuit de puissance se conformer à IEC 60947140 A CA pour circuit de signalisation se conformer à IEC 60947-5-1250 A CC pour circuit de signalisation se conformer à IEC 60947-5-1 |
| Pouvoir assigné de coupure : | 250 A à 440 V pour circuit de puissance se conformer à IEC 60947 |
| [Icw] courant assigné de courte durée admissible : | 105 A = 40 °C 10 s circuit de puissance210 A = 40 °C 1 s circuit de puissance30 A = 40 °C 10 min circuit de puissance61 A = 40 °C 1 min circuit de puissance100 A 1 s circuit de signalisation120 A 500 ms circuit de signalisation140 A 100 ms circuit de signalisation |
| Calibre du fusible à associer : | 20 A gG à = 690 V coordination type 2 pour circuit de puissance25 A gG à = 690 V coordination type 1 pour circuit de puissance10 A gG pour circuit de signalisation se conformer à IEC 60947-5-1 |
| Impédance moyenne : | 2,5 mOhm à 50 Hz - Ith 25 A pour circuit de puissance |
| [Ui] tension assignée d'isolement : | 600 V pour circuit de puissance certifications CSA600 V pour circuit de puissance certifications UL690 V pour circuit de puissance se conformer à IEC 60947-4-1690 V pour circuit de signalisation se conformer à IEC 60947-1600 V pour circuit de signalisation certifications CSA600 V pour circuit de signalisation certifications UL |
| Durée de vie électrique : | 0,6 Mcycles 25 A AC-1 à Ue = 440 V |
| Puissance dissipée par pôle : | 1,56 W AC-1 |
| Couvercle de protection : | Avec |
| Support de montage : | PlatineRail |
| Normes : | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508 |
| Certifications du produit : | BVCCCCSADNVGLGOSTLROS (Lloyds register of shipping)RINAUL |
| Mode de raccordement : | Télécommande |
| Couple de serrage : | Circuit de puissance |
| Temps de fonctionnement : | 4?19 ms ouverture12?22 ms fermeture |
| Niveau de fiabilité de la sécurité : | B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1 |
| Durée de vie mécanique : | 15 Mcycles |
| Vitesse de commande maxi : | 3600 cyc/h à = 60 °C |
| Technologie bobine : | Sans module d'antiparasitage intégré |
|---|---|
| Plage de tension du circuit de commande : | 0,3 à 0,6 Uc perte de niveau à 60 °C, CA 50/60 Hz0,8 à 1,1 Uc opérationnel à 60 °C, CA 50 Hz0,85?1,1 Uc opérationnel à 60 °C, CA 60 Hz |
| Puissance d'appel maximale en VA : | 70 VA à 20 °C (cos ? 0.75) 60 Hz70 VA à 20 °C (cos ? 0.75) 50 Hz |
| Consommation maxi au maintien en VA : | 7,5 VA à 20 °C (cos ? 0.3) 60 Hz7 VA à 20 °C (cos ? 0.3) 50 Hz |
| Dissipation thermique : | 2?3 W à 50/60 Hz |
| Type de contacts auxiliaires : | Type branchés mécaniquement (1F+1O) se conformer à IEC 60947-5-1Type contact miroir (1 "O") se conformer à IEC 60947-4-1 |
| Fréquence circuit signalisation : | 25 à 400 Hz |
| Courant commuté minimum : | 5 mA pour circuit de signalisation |
| Tension de commutation minimale : | 17 V pour circuit de signalisation |
| Temps de non-chevauchement : | 1,5 ms sur excitation entre contact NC + NO1,5 ms sur désexcitation entre contact NC + NO |
| Résistance d'isolement : | > 10 M? pour circuit de signalisation |
En bref
Référence LC1D098E7
Nom du produit TeSys LC1D - contacteur - 4P (2F+2O) - AC-1 440V - 20A - bobine 48Vca - LC1D098E7
Gamme TeSys
