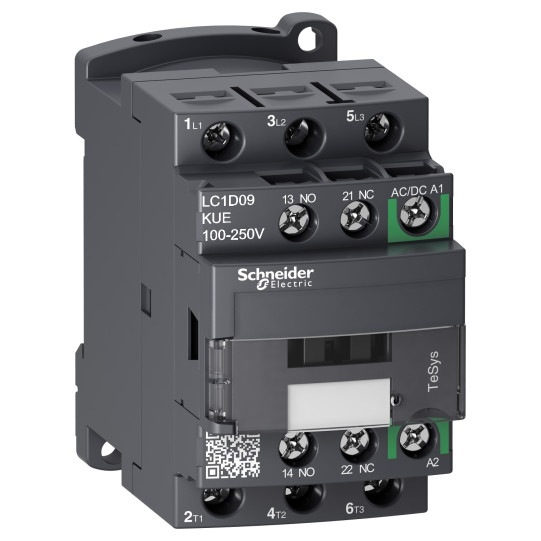

TeSys D - contacteur - 3P(3 NO) - AC3 - <= 440V 9A - 100 à 250Vca-cc
LC1D09KUE
50,53 € HT
60,64 € TTC
HT
HT
TTC
TTC
Vous économisez
En stock – Expédié sous 24/48h
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 200€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Gamme de produits : | TeSys D |
|---|---|
| Gamme : | TeSys |
| Nom du produit : | TeSys D Green |
| Fonction produit : | Contacteur |
| Nom de l'appareil : | LC1D |
| Application du contacteur : | Commande moteur (AC-3)Charge résistive (AC-1) |
| Catégorie d'emploi : | AC-1AC-3 |
| Description des pôles : | 3P |
| Composition des pôles : | 3F |
| [Ue] tension assignée d'emploi : | Circuit de puissance: |
| [Ie] courant assigné d'emploi : | 9 A (à 25 A (à |
| Puissance moteur kW : | 2,2 kW à 220...230 V CA 50 Hz (AC-3)4 kW à 380...400 V CA 50 Hz (AC-3)4 kW à 415 V CA 50 Hz (AC-3)4 kW à 440 V CA 50 Hz (AC-3)5,5 kW à 500 V CA 50 Hz (AC-3)5,5 kW à 660...690 V CA 50 Hz (AC-3) |
| Puissance moteur hp : | 0,33 hp à 115 V CA 60 Hz pour monophasé moteurs1 hp à 230/240 V CA 60 Hz pour monophasé moteurs2 hp à 200/208 V CA 60 Hz pour 3 phases moteurs2 hp à 230/240 V CA 60 Hz pour 3 phases moteurs5 hp à 460/480 V CA 60 Hz pour 3 phases moteurs7,5 hp à 575/600 V CA 60 Hz pour 3 phases moteurs |
| Type de circuit de commande : | CA/CC à 50/60 Hz CA/CC électronique |
| Tension circuit de commande : | 100...250 V CA 50/60 Hz100...250 V CC |
| Type de bobine : | CA/CC électronique |
| Contact auxiliaire : | 1F+1O |
| [Uimp] tension assignée de tenue aux chocs : | 6 kV se conformer à CEI 60947 |
| Catégorie de surtension : | III |
| [Ith] courant thermique conventionnel : | 10 A à 25 A à |
| Pouvoir nominal d'enclenchement Irms : | 250 A à 440 V pour circuit de puissance se conformer à CEI 60947140 A CA pour circuit de signalisation se conformer à IEC 60947-5-1250 A CC pour circuit de signalisation se conformer à IEC 60947-5-1 |
| Pouvoir assigné de coupure : | 250 A à 440 V pour circuit de puissance se conformer à CEI 60947 |
| [Icw] courant assigné de courte durée admissible : | 100 A - 1 s pour circuit de signalisation120 A - 500 ms pour circuit de signalisation140 A - 100 ms pour circuit de signalisation30 A à 61 A à 105 A à 210 A à |
| Calibre du fusible à associer : | 10 A gG pour circuit de signalisation se conformer à IEC 60947-5-125 A gG à 20 A gG à |
| Impédance moyenne : | 2,5 mOhm - Ith 25 A 50 Hz pour circuit de puissance |
| [Ui] tension assignée d'isolement : | Circuit de puissance: 690 V se conformer à IEC 60947-4-1Circuit de signalisation: 690 V se conformer à IEC 60947-1 |
| Durée de vie électrique : | 2,4 Mcycles 8 A AC-3 à Ue 0,6 Mcycles 25 A AC-1 à Ue |
| Puissance dissipée par pôle : | 1,56 W AC-10,2 W AC-3 |
| Couvercle de protection : | Avec |
| Support de montage : | RailPlatine |
| Normes : | EN/CEI 60947-4-1EN/IEC 60947-5-1UL 60947-4-1CSA C22.2 No 60947-4-1 |
| Certifications du produit : | CCCCSAEACULKCDNV-GLLROS (Lloyds register of shipping) |
| Mode de raccordement : | Télécommande: borniers à vis-étrier 1 câble(s) 1?4 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1?4 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1?4 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1?2,5 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1?4 mm²rigideTélécommande: borniers à vis-étrier 2 câble(s) 1?4 mm²rigideCircuit de puissance: borniers à vis-étrier 1 câble(s) 1?4 mm²souple sans extrémité de câbleCircuit de puissance: borniers à vis-étrier 2 câble(s) 1?4 mm²souple sans extrémité de câbleCircuit de puissance: borniers à vis-étrier 1 câble(s) 1?4 mm²souple avec extrémité de câbleCircuit de puissance: borniers à vis-étrier 2 câble(s) 1?2,5 mm²souple avec extrémité de câbleCircuit de puissance: borniers à vis-étrier 1 câble(s) 1?4 mm²rigideCircuit de puissance: borniers à vis-étrier 2 câble(s) 1?4 mm²rigide |
| Couple de serrage : | Télécommande: 1,7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mmTélécommande: 1,7 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2Circuit de puissance: 1,7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mmCircuit de puissance: 1,7 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2 |
| Temps de fonctionnement : | De 45 à 55 ms fermeture20...90 ms ouverture |
| Niveau de fiabilité de la sécurité : | B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1 |
| Durée de vie mécanique : | 15 Mcycles |
| Vitesse de commande maxi : | 3600 cyc/h à |
| Technologie bobine : | Limitation de crête bidirectionnelle intégrée |
|---|---|
| Plage de tension du circuit de commande : | 0,85?1,1 Uc -40?60 °C opérationnel CA/CC1...1.1 Uc 60?70 °C opérationnel CA/CC |
| Puissance d'appel en VA : | 25 VA 50/60 Hz (à 20 °C) |
| Puissance d'appel en W : | 18 W à 20 °C |
| Consommation moyenne au maintien en VA : | 1,6 VA (à 20 °C) 50/60 Hz |
| Consommation moyenne au maintien en W : | 1,1 W à 20 °C |
| Dissipation thermique : | 1,1 W à 50/60 Hz |
| Type de contacts auxiliaires : | type branchés mécaniquement 1F+1O se conformer à IEC 60947-5-1 type contact miroir 1 "O" se conformer à IEC 60947-4-1 |
| Fréquence circuit signalisation : | 25 à 400 Hz |
| Courant commuté minimum : | 5 mA pour circuit de signalisation |
| Tension de commutation minimale : | 17 V pour circuit de signalisation |
| Temps de non-chevauchement : | 1,5 ms sur désexcitation entre contact NC + NO1,5 ms sur excitation entre contact NC + NO |
| Résistance d'isolement : | > 10 M? pour circuit de signalisation |
| Code de compatibilité : | LC1D |
