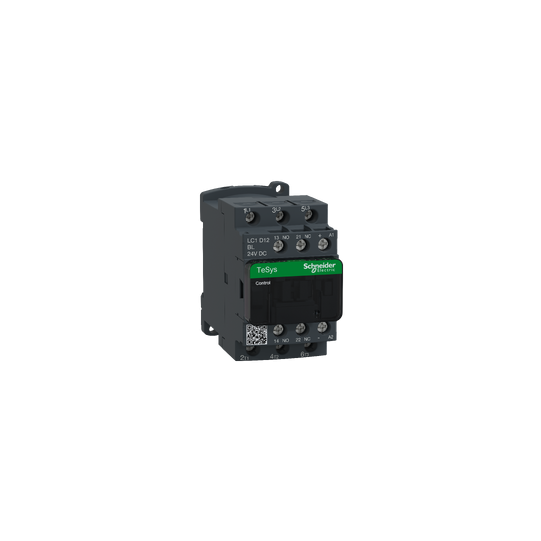

Contacteur TeSys LC1D 3P AC3 440V 12 A bobine 24 VCC - LC1D12BL

Name: Contacteur TeSys LC1D 3P AC3 440V 12 A bobine 24 VCC - LC1D12BL
Brand: TeSys
SKU: LC1D12BL
Price: 42.91 EUR
Availability: InStock

LC1D12BL

35,76 € HT

42,91 € TTC

1 avis

En stock plus de 100 unités – Expédié sous 24/48h

Support technique et interlocuteur unique dédié
Livraison offerte dès 200€ d’achat (France Métropolitaine)
Paiements 100% sécurisés

En bref
Compatibles avec
Caractéristiques
Détails
Infos
Rappel
Avis
Nous recommandons

Informations techniques

Gamme de produits :	TeSys D
Gamme :	TeSys
Nom du produit :	TeSys D
Fonction produit :	Contacteur
Nom abrégé de l'appareil :	LC1D
Application du contacteur :	Charge résistiveCommande du moteur
Catégorie d'emploi :	AC-1AC-3AC-4
Description des pôles :	3P
Composition des pôles :	3F
[Ue] tension assignée d'emploi :
[Ie] courant assigné d'emploi :	12 A (25 A (
Puissance moteur kW :	7.5 kW à 500 V CA 50/60 Hz AC-37.5 kW à 660...690 V CA 50/60 Hz AC-35.5 kW à 380...400 V CA 50/60 Hz AC-35.5 kW à 415...440 V CA 50/60 Hz AC-33 kW à 220...230 V CA 50/60 Hz AC-33.7 kW à 400 V CA 50/60 Hz AC-4
Puissance moteur HP :	1 hp à 115 V CA 50/60 Hz pour monophasé moteurs2 hp à 230/240 V CA 50/60 Hz pour monophasé moteurs3 hp à 200/208 V CA 50/60 Hz pour 3 phases moteurs3 hp à 230/240 V CA 50/60 Hz pour 3 phases moteurs7.5 hp à 460/480 V CA 50/60 Hz pour 3 phases moteurs10 hp à 575/600 V CA 50/60 Hz pour 3 phases moteurs
Type de circuit de commande :	CC basse consommation
Tension circuit de commande :	24 V CC
Composition contact auxiliaire :	1F+1O
[Uimp] tension assignée de tenue aux chocs :	6 kV conforme à IEC 60947
Catégorie de surtension :	III
[Ith] courant thermique conventionnel :	25 A à 10 A à
Pouvoir nominal d'enclenchement Irms :	250 A à 440 V pour circuit de puissance conforme à IEC 60947140 A CA pour circuit de signalisation conforme à IEC 60947-5-1250 A CC pour circuit de signalisation conforme à IEC 60947-5-1
Pouvoir assigné de coupure :	250 A à 440 V pour circuit de puissance conforme à IEC 60947
[Icw] courant assigné de courte durée admissible :	105 A 210 A 30 A 61 A 100 A 1 s circuit de signalisation120 A 500 ms circuit de signalisation140 A 100 ms circuit de signalisation
Calibre du fusible à associer :	25 A gG à 40 A gG à 10 A gG pour circuit de signalisation conforme à IEC 60947-5-1
Impédance moyenne :	2,5 mOhm à 50 Hz - Ith 25 A pour circuit de puissance
[Ui] tension assignée d'isolement :	600 V pour circuit de puissance certifications CSA600 V pour circuit de puissance certifications UL690 V pour circuit de puissance conforme à IEC 60947-4-1690 V pour circuit de signalisation conforme à IEC 60947-1600 V pour circuit de signalisation certifications CSA600 V pour circuit de signalisation certifications UL
Durée de vie électrique :	2 Mcycles 12 A AC-3 à Ue 0.8 Mcycles 25 A AC-1 à Ue
Puissance dissipée par pôle :	0.36 W AC-31.56 W AC-1
Couvercle de protection :	Avec
Support de montage :	PlatineRail
Normes :	CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508
Certifications du produit :	LROSCCCULBVGLGOSTDNVRINACSA
Mode de raccordement :	Télécommande
Couple de serrage :	Circuit de puissance
Temps de fonctionnement :	65.45?88.55 ms fermeture20?30 ms ouverture
Niveau de fiabilité de la sécurité :	B10d = 1369863 cycle contacteur avec charge nominale conforme à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique conforme à EN/ISO 13849-1
Durée de vie mécanique :	30 Mcycles
Vitesse de commande :	3600 cyc/h à

Technologie bobine :	Suppresseur à diode de limite de crête bidirectionnel incorporé
Plage de tension du circuit de commande :	0,1 à 0,3 Uc perte de niveau à 60 °C, CC0,8 à 1,25 Uc opérationnel à 60 °C, CC
Constante de temps :	40 ms
Consommation moyenne à l'appel en W :	2.4 W à 20 °C
Consommation moyenne au maintien en W :	2.4 W à 20 °C
Type de contacts auxiliaires :	Type branchés mécaniquement (1F+1O) conforme à IEC 60947-5-1Type contact miroir (1 O") conforme à IEC 60947-4-1
Fréquence circuit signalisation :	25 à 400 Hz
Courant commuté minimum :	5 mA pour circuit de signalisation
Tension de commutation minimale :	17 V pour circuit de signalisation
Temps de non-chevauchement :	1,5 ms sur excitation entre contact NC + NO1,5 ms sur désexcitation entre contact NC + NO
Résistance d'isolement :	> 10 M? pour circuit de signalisation
Plage de puissance :	2.2...3 kW 200...240 V 3 phases4...6 kW 380...440 V 3 phases4...6 kW 480...500 V 3 phases
Type de démarreur de moteur :	Contacteur en ligne direct
Tension de la bobine-contacteur :	24 V CC basse consommation

Degré de protection IP :	IP2x face avant conforme à IEC 60529
Traitement de protection :	TH conforme à IEC 60068-2-30
Degré de pollution :	3
Température de fonctionnement :	-20?60 °C
Température ambiante pour le stockage :	-60?80 °C
Température ambiante autour de l'appareil :	-40?70 °C à Uc
Altitude de fonctionnement :	3000 m sans déclassement en fonction de la température
Tenue au feu :	850 °C conforme à IEC 60695-2-1
Tenue à la flamme :	V1 conforme à UL 94
Robustesse mécanique :	Vibrations contacteur ouvert 2 Gn, 5 à 300 HzVibrations contacteur fermé 4 Gn, 5 à 300 HzChocs contacteur ouvert 10 Gn pour 11 msChocs contacteur fermé 15 Gn pour 11 ms
Hauteur :	77 mm
Largeur :	45 mm
Profondeur :	95 mm
Poids :	0.485 kg
Période :	18 mois
Statut environnemental :	Produit Green PremiumRoHS (code date: AnnéeSemaine)

Code EAN :

3389110361469

Contexte :

Les contacteurs TeSys D permettent une mise en oeuvre simple et rapide, tout en conservant une compacité de 45 et 55 mm de large jusqu'à 30kW 400V AC3 (65A) (et 37kW fin 2017).
Les calibres de LC1D40A à LC1D65A (et LC1D80A fin 2017) sont équipées de borniers EverLink qui assurent une qualité de serrage permanente en compensant le fluage des câbles.
TeSys D existe en 3 différents types de schémas de base :

3 pôles principalement dédiée pour la commande moteurs : applications moteurs AC3, AC4, AC8
4 pôles principalement dédiée pour la commutation de puissance : applications “type résistance” AC1
2 pôles + 2 rupteurs principalement dédiée pour la permutation de source : applications “normal secours”

La plus large gamme de contacteurs :

TeSys D avec commande bobine AC, DC et BC (basse consommation)
TeSys D Green avec commande bobine AC/DC pour une optimisation des stocks de maintenance
NOUVEAU : TeSys D Green très basse consommation pour une efficacité énergétique maximale et une pleine compatibilité avec les E/S type 24VDC 500mA jusqu'à 37kW 400V AC3 (80A)
Types de schémas : un ou deux sens de marche, étoile/triangle et inverseurs de source
Raccordement : bornes à ressorts, bornier EverLink, vis-étriers, cosses fermées, cosses Faston
Versions spécifiques avec suffixe S207 pour applications ferroviaires embarquées conforment EN 45545

Application mobile iOS et Android de configuration de départs moteurs
> Télécharger l'application
Application en ligne de configuration de départs moteurs
> Lien en ligne
