SCHNEIDER

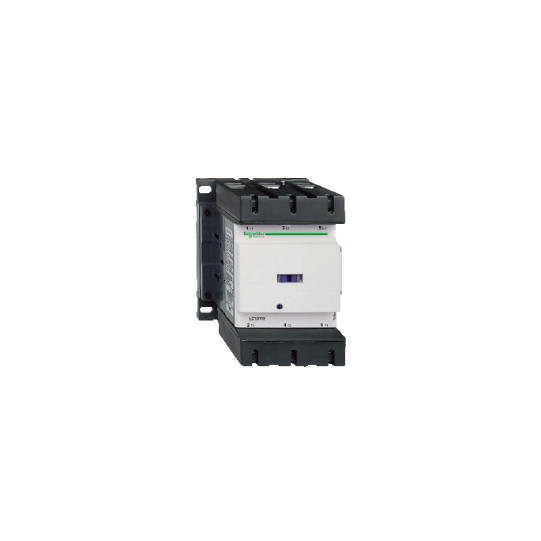

Contacteur TeSys LC1D 3P AC3 440V 150 A bobine 230 V CA - LC1D1506P7
LC1D1506P7
416,94 € HT
500,33 € TTC
HT
HT
TTC
TTC
Vous économisez
En cours d’approvisionnement – Délai moyen 4/6 semaines
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 100€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Gamme : | TeSys |
|---|---|
| Nom du produit : | TeSys D |
| Fonction produit : | Contacteur |
| Nom abrégé de l'appareil : | LC1D |
| Application du contacteur : | Commande du moteur Charge résistive |
| Catégorie d'emploi : | AC-1 AC-3 |
| Description des pôles : | 3P |
| Composition des pôles : | 3F |
| [Ue] tension assignée d'emploi : | <,= 300 V DC pour circuit de puissance <,= 1000 V AC 25...400 Hz pour circuit de puissance |
| [Ie] courant assigné d'emploi : | 200 A (<,= 60 °C) à <,= 440 V AC AC-1 pour circuit de puissance 150 A (<,= 60 °C) à <,= 440 V AC AC-3 pour circuit de puissance |
| Puissance moteur kW : | 100 kWà 660...690 V AC 50/60 Hz 40 kWà 220...230 V AC 50/60 Hz 75 kWà 1000 V AC 50/60 Hz 75 kWà 380...400 V AC 50/60 Hz 90 kWà 500 V AC 50/60 Hz 80 kWà 415...440 V AC 50/60 Hz |
| Puissance moteur HP : | 40 hpà 200/208 V AC 50/60 Hz pour 3 phases moteurs 50 hpà 230/240 V AC 50/60 Hz pour 3 phases moteurs 100 hpà 460/480 V AC 50/60 Hz pour 3 phases moteurs 125 hpà 575/600 V AC 50/60 Hz pour 3 phases moteurs |
| Type de circuit de commande : | CA 50/60 Hz |
| Tension circuit de commande : | 230 V CA 50/60 Hz |
| Composition contact auxiliaire : | 1F+1O |
| [Uimp] tension assignée de tenue aux chocs : | Conformément à IEC 60947 |
| Catégorie de surtension : | III |
| [Ith] courant thermique conventionnel : | 200 Aà <,= 60 °C pour circuit de puissance |
| Pouvoir nominal d'enclenchement Irms : | 1660 Aà 440 V pour circuit de puissance conformément à IEC 60947 140 A AC pour circuit de signalisation conformément à IEC 60947-5-1 250 A DC pour circuit de signalisation conformément à IEC 60947-5-1 |
| Pouvoir assigné de coupure : | 1400 Aà 440 V pour circuit de puissance conformément à IEC 60947 |
| [Icw] courant assigné de courte durée admissible : | 100 A 1 s circuit de signalisation 120 A 500 ms circuit de signalisation 140 A 100 ms circuit de signalisation 250 A <,= 40 °C 10 min circuit de puissance 580 A <,= 40 °C 1 min circuit de puissance 1200 A <,= 40 °C 10 s circuit de puissance 1400 A <,= 40 °C 1 s circuit de puissance |
| Calibre du fusible à associer : | 250 A gGà <,= 690 V coordination type ,2 pour circuit de puissance 315 A gGà <,= 690 V coordination type 1 pour circuit de puissance 10 A gG pour circuit de signalisation conformément à IEC 60947-5-1 |
| Impédance moyenne : | 0,6 mOhmà 50 Hz - Ith 200 A pour circuit de puissance |
| [Ui] tension assignée d'isolement : | 1000 V pour circuit de puissance conformément à IEC 60947-4-1 600 V pour circuit de puissance certifications CSA 600 V pour circuit de puissance certifications UL 690 V pour circuit de signalisation conformément à IEC 60947-1 600 V pour circuit de signalisation certifications CSA 600 V pour circuit de signalisation certifications UL |
| Durée de vie électrique : | 0.85 Mcycles 150 A AC-3 à Ue <,= 440 V 1 Mcycles 200 A AC-1 à Ue <,= 440 V |
| Puissance dissipée par pôle : | 24 W AC-1 13.5 W AC-3 |
| Couvercle de protection : | Avec |
| Support de montage : | Platine Rail |
| Normes : | CSA C22.2 No 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508 |
| Certifications du produit : | GL DNV BV CSA UL RINA GOST LROS CCC |
| Mode de raccordement : | Circuit de puissance |
| Couple de serrage : | Télécommande |
| Temps de fonctionnement : | 20?35 ms fermeture 40?75 ms ouverture |
| Niveau de fiabilité de la sécurité : | B10d = 1369863 cycle contacteur avec charge nominale conformément à EN/ISO 13849-1 B10d = 20000000 cycle contacteur avec charge mécanique conformément à EN/ISO 13849-1 |
| Durée de vie mécanique : | 8 Mcycles |
| Vitesse de commande : | 1200 cyc/hà <,= 60 °C |
| Technologie bobine : | Suppresseur à diode de limite de crête bidirectionnel incorporé |
|---|---|
| Plage de tension du circuit de commande : | 0,3 à 0,5 Uc perte de niveauà 55 °C, AC 50/60 Hz 0,8?1,15 Uc opérationnelà 55 °C, AC 50/60 Hz |
| Consommation moyenne à l'appel en VA : | 280?350 VAà 20 °C (cos ? 0.9) 60 Hz 280?350 VAà 20 °C (cos ? 0.9) 50 Hz |
| Consommation moyenne au maintien en VA : | 2?18 VAà 20 °C (cos ? 0.9) 60 Hz 2?18 VAà 20 °C (cos ? 0.9) 50 Hz |
| Dissipation thermique : | 3?4.5 Wà 50/60 Hz |
| Type de contacts auxiliaires : | Type branchés mécaniquement (1F+1O) conformément à IEC 60947-5-1 Type contact miroir (1 O") conformément à IEC 60947-4-1 |
| Fréquence circuit signalisation : | 25 à 400 Hz |
| Courant commuté minimum : | 5 mA pour circuit de signalisation |
| Tension de commutation minimale : | 17 V pour circuit de signalisation |
| Temps de non-chevauchement : | 1,5 ms sur désexcitation (entre contact NC + NO) 1,5 ms sur excitation (entre contact NC + NO) |
| Résistance d'isolement : | >, 10 M? pour circuit de signalisation |
En bref
Référence LC1D1506P7
Nom du produit Contacteur TeSys LC1D 3P AC3 440V 150 A bobine 230 V CA - LC1D1506P7
Gamme TeSys
