SCHNEIDER

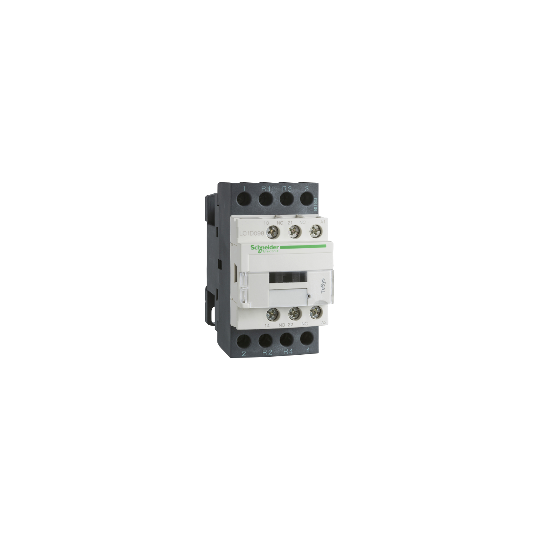

TeSys LC1D - contacteur - 4P (2F+2O) - AC-1 440V - 32A - bobine 24Vcc - LC1D188BD
LC1D188BD
84,16 € HT
100,99 € TTC
HT
HT
TTC
TTC
Vous économisez
En cours d’approvisionnement – Délai moyen 4/6 semaines
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 200€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Gamme de produits : | TeSys D |
|---|---|
| Gamme : | TeSys |
| Nom du produit : | TeSys D |
| Fonction produit : | Contacteur |
| Nom abrégé de l'appareil : | LC1D |
| Application du contacteur : | Charge résistive |
| Catégorie d'emploi : | AC-1 |
| Description des pôles : | 4P |
| Composition des pôles : | 2F+2O |
| [Ue] tension assignée d'emploi : | |
| [Ie] courant assigné d'emploi : | 32 A ( |
| Type de circuit de commande : | CC standard |
| Tension circuit de commande : | 24 V CC |
| Composition contact auxiliaire : | 1F+1O |
| [Uimp] tension assignée de tenue aux chocs : | 6 kV conforme à IEC 60947 |
| Catégorie de surtension : | III |
| [Ith] courant thermique conventionnel : | 32 A à 10 A à |
| Pouvoir nominal d'enclenchement Irms : | 300 A à 440 V pour circuit de puissance conforme à IEC 60947140 A CA pour circuit de signalisation conforme à IEC 60947-5-1250 A CC pour circuit de signalisation conforme à IEC 60947-5-1 |
| Pouvoir assigné de coupure : | 300 A à 440 V pour circuit de puissance conforme à IEC 60947 |
| [Icw] courant assigné de courte durée admissible : | 145 A 240 A 40 A 84 A 100 A 1 s circuit de signalisation120 A 500 ms circuit de signalisation140 A 100 ms circuit de signalisation |
| Calibre du fusible à associer : | 35 A gG à 50 A gG à 10 A gG pour circuit de signalisation conforme à IEC 60947-5-1 |
| Impédance moyenne : | 2,5 mOhm à 50 Hz - Ith 32 A pour circuit de puissance |
| [Ui] tension assignée d'isolement : | 600 V pour circuit de puissance certifications CSA600 V pour circuit de puissance certifications UL690 V pour circuit de puissance conforme à IEC 60947-4-1690 V pour circuit de signalisation conforme à IEC 60947-1600 V pour circuit de signalisation certifications CSA600 V pour circuit de signalisation certifications UL |
| Durée de vie électrique : | 1 Mcycles 32 A AC-1 à Ue |
| Puissance dissipée par pôle : | 2.5 W AC-1 |
| Couvercle de protection : | Avec |
| Support de montage : | PlatineRail |
| Normes : | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508 |
| Certifications du produit : | BVGLGOSTRINAULDNVLROSCSACCC |
| Mode de raccordement : | Télécommande |
| Couple de serrage : | Télécommande |
| Temps de fonctionnement : | 53.55?72.45 ms fermeture16?24 ms ouverture |
| Niveau de fiabilité de la sécurité : | B10d = 1369863 cycle contacteur avec charge nominale conforme à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique conforme à EN/ISO 13849-1 |
| Durée de vie mécanique : | 30 Mcycles |
| Vitesse de commande : | 3600 cyc/h à |
| Technologie bobine : | Avec appareil de suppression intégral |
|---|---|
| Plage de tension du circuit de commande : | 0,1 à 0,25 Uc perte de niveau à 60 °C, CC0,7 à 1,25 Uc opérationnel à 60 °C, CC |
| Constante de temps : | 28 ms |
| Consommation moyenne à l'appel en W : | 5.4 W à 20 °C |
| Consommation moyenne au maintien en W : | 5.4 W à 20 °C |
| Type de contacts auxiliaires : | Type branchés mécaniquement (1F+1O) conforme à IEC 60947-5-1Type contact miroir (1 O") conforme à IEC 60947-4-1 |
| Fréquence circuit signalisation : | 25 à 400 Hz |
| Courant commuté minimum : | 5 mA pour circuit de signalisation |
| Tension de commutation minimale : | 17 V pour circuit de signalisation |
| Temps de non-chevauchement : | 1,5 ms sur excitation entre contact NC + NO1,5 ms sur désexcitation entre contact NC + NO |
| Résistance d'isolement : | > 10 M? pour circuit de signalisation |
En bref
Référence LC1D188BD
Nom du produit TeSys LC1D - contacteur - 4P (2F+2O) - AC-1 440V - 32A - bobine 24Vcc - LC1D188BD
Gamme TeSys
