SCHNEIDER

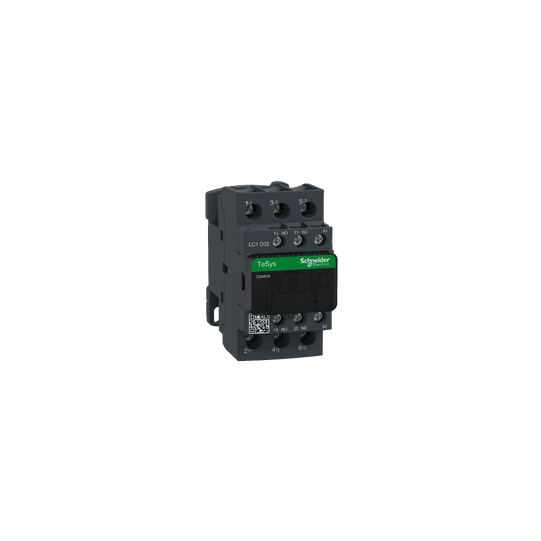

Contacteur TeSys LC1D 3P AC3 440V 32 A bobine 110 V CA - LC1D32F7
LC1D32F7
70,09 € HT
84,11 € TTC
HT
HT
TTC
TTC
Vous économisez
En stock plus de 25 unités – Expédié sous 24/48h
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 200€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Gamme de produits : | TeSys D |
|---|---|
| Gamme : | TeSys |
| Nom du produit : | TeSys D |
| Fonction produit : | Contacteur |
| Nom abrégé de l'appareil : | LC1D |
| Application du contacteur : | Charge résistiveCommande du moteur |
| Catégorie d'emploi : | AC-3AC-4AC-1 |
| Description des pôles : | 3P |
| Composition des pôles : | 3F |
| [Ue] tension assignée d'emploi : | |
| [Ie] courant assigné d'emploi : | 32 A (50 A ( |
| Puissance moteur kW : | 15 kW à 380...400 V CA 50/60 Hz AC-37.5 kW à 220...230 V CA 50/60 Hz AC-318.5 kW à 500 V CA 50/60 Hz AC-318.5 kW à 660...690 V CA 50/60 Hz AC-315 kW à 415...440 V CA 50/60 Hz AC-37.5 kW à 400 V CA 50/60 Hz AC-4 |
| Puissance moteur HP : | 2 hp à 115 V CA 50/60 Hz pour monophasé moteurs5 hp à 230/240 V CA 50/60 Hz pour monophasé moteurs7.5 hp à 200/208 V CA 50/60 Hz pour 3 phases moteurs10 hp à 230/240 V CA 50/60 Hz pour 3 phases moteurs20 hp à 460/480 V CA 50/60 Hz pour 3 phases moteurs30 hp à 575/600 V CA 50/60 Hz pour 3 phases moteurs |
| Type de circuit de commande : | CA 50/60 Hz |
| Tension circuit de commande : | 110 V CA 50/60 Hz |
| Composition contact auxiliaire : | 1F+1O |
| [Uimp] tension assignée de tenue aux chocs : | 6 kV conforme à IEC 60947 |
| Catégorie de surtension : | III |
| [Ith] courant thermique conventionnel : | 50 A à 10 A à |
| Pouvoir nominal d'enclenchement Irms : | 550 A à 440 V pour circuit de puissance conforme à IEC 60947140 A CA pour circuit de signalisation conforme à IEC 60947-5-1250 A CC pour circuit de signalisation conforme à IEC 60947-5-1 |
| Pouvoir assigné de coupure : | 550 A à 440 V pour circuit de puissance conforme à IEC 60947 |
| [Icw] courant assigné de courte durée admissible : | 138 A 260 A 430 A 60 A 100 A 1 s circuit de signalisation120 A 500 ms circuit de signalisation140 A 100 ms circuit de signalisation |
| Calibre du fusible à associer : | 63 A gG à 63 A gG à 10 A gG pour circuit de signalisation conforme à IEC 60947-5-1 |
| Impédance moyenne : | 2 mOhm à 50 Hz - Ith 50 A pour circuit de puissance |
| [Ui] tension assignée d'isolement : | 600 V pour circuit de puissance certifications CSA600 V pour circuit de puissance certifications UL690 V pour circuit de puissance conforme à IEC 60947-4-1690 V pour circuit de signalisation conforme à IEC 60947-1600 V pour circuit de signalisation certifications CSA600 V pour circuit de signalisation certifications UL |
| Durée de vie électrique : | 1.65 Mcycles 32 A AC-3 à Ue 1.4 Mcycles 50 A AC-1 à Ue |
| Puissance dissipée par pôle : | 2 W AC-35 W AC-1 |
| Couvercle de protection : | Avec |
| Support de montage : | RailPlatine |
| Normes : | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508 |
| Certifications du produit : | CCCDNVGOSTLROSGLBVCSARINAUL |
| Mode de raccordement : | Télécommande |
| Couple de serrage : | Télécommande |
| Temps de fonctionnement : | 4?19 ms ouverture12?22 ms fermeture |
| Niveau de fiabilité de la sécurité : | B10d = 1369863 cycle contacteur avec charge nominale conforme à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique conforme à EN/ISO 13849-1 |
| Durée de vie mécanique : | 15 Mcycles |
| Vitesse de commande : | 3600 cyc/h à |
| Technologie bobine : | Sans module d'antiparasitage intégré |
|---|---|
| Plage de tension du circuit de commande : | 0,3 à 0,6 Uc perte de niveau à 60 °C, CA 50/60 Hz0,8 à 1,1 Uc opérationnel à 60 °C, CA 50 Hz0,85?1,1 Uc opérationnel à 60 °C, CA 60 Hz |
| Consommation moyenne à l'appel en VA : | 70 VA à 20 °C (cos ? 0.75) 60 Hz70 VA à 20 °C (cos ? 0.75) 50 Hz |
| Consommation moyenne au maintien en VA : | 7.5 VA à 20 °C (cos ? 0.3) 60 Hz7 VA à 20 °C (cos ? 0.3) 50 Hz |
| Dissipation thermique : | 2?3 W à 50/60 Hz |
| Type de contacts auxiliaires : | Type branchés mécaniquement (1F+1O) conforme à IEC 60947-5-1Type contact miroir (1 O") conforme à IEC 60947-4-1 |
| Fréquence circuit signalisation : | 25 à 400 Hz |
| Courant commuté minimum : | 5 mA pour circuit de signalisation |
| Tension de commutation minimale : | 17 V pour circuit de signalisation |
| Temps de non-chevauchement : | 1,5 ms sur excitation entre contact NC + NO1,5 ms sur désexcitation entre contact NC + NO |
| Résistance d'isolement : | > 10 M? pour circuit de signalisation |
| Plage de puissance : | 7...11 kW 200...240 V 3 phases15...25 kW 380...440 V 3 phases15...25 kW 480...500 V 3 phases |
| Type de démarreur de moteur : | Contacteur en ligne direct |
| Tension de la bobine-contacteur : | 110 V AC standard |
En bref
Référence LC1D32F7
Nom du produit Contacteur TeSys LC1D 3P AC3 440V 32 A bobine 110 V CA - LC1D32F7
Gamme TeSys
