SCHNEIDER

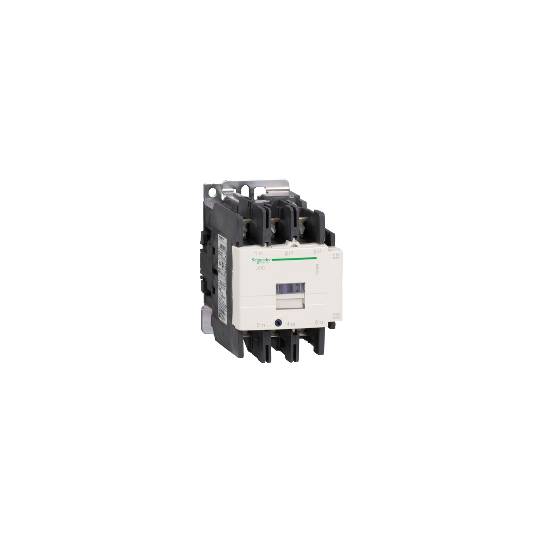

TeSys LC1D - contacteur - 3P - AC-3 440V - 80A - bobine 42Vca - LC1D80D7
LC1D80D7
255,38 € HT
306,46 € TTC
HT
HT
TTC
TTC
Vous économisez
En cours d’approvisionnement – Délai moyen 4/6 semaines
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 200€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Gamme : | TeSys |
|---|---|
| Nom du produit : | TeSys D |
| Fonction produit : | Contacteur |
| Nom de l'appareil : | LC1D |
| Application du contacteur : | Commande moteur (AC-3)Charge résistive (AC-1) |
| Catégorie d'emploi : | AC-1AC-3AC-4 |
| Nombre de pôles : | 3P |
| Composition des pôles : | 3F |
| [Ue] tension assignée d'emploi : | = 690 V CA pour circuit de puissance = 300 V CC 25...400 Hz pour circuit de puissance |
| [Ie] courant assigné d'emploi maximal : | 125 A ( = 60 °C) à = 440 V CA AC-1 pour circuit de puissance80 A ( = 60 °C) à = 440 V CA AC-3 pour circuit de puissance |
| Puissance moteur kW : | 22 kW à 220...230 V CA 50/60 Hz AC-337 kW à 380...400 V CA 50/60 Hz AC-345 kW à 660...690 V CA 50/60 Hz AC-345 kW à 415...440 V CA 50/60 Hz AC-355 kW à 500 V CA 50/60 Hz AC-345 kW à 1000 V CA 50/60 Hz AC-315 kW à 400 V CA 50/60 Hz AC-4 |
| Puissance moteur HP : | 20 hp à 200/208 V CA 50/60 Hz pour 3 phases moteurs7,5 hp à 115 V CA 50/60 Hz pour monophasé moteurs15 hp à 230/240 V CA 50/60 Hz pour monophasé moteurs25 hp à 230/240 V CA 50/60 Hz pour 3 phases moteurs60 hp à 460/480 V CA 50/60 Hz pour 3 phases moteurs60 hp à 575/600 V CA 50/60 Hz pour 3 phases moteurs |
| Type de circuit de commande : | CA 50/60 Hz |
| Tension circuit de commande : | 42 V CA 50/60 Hz |
| Composition contact auxiliaire : | 1F+1O |
| [Uimp] tension assignée de tenue aux chocs : | Se conformer à IEC 60947 |
| Catégorie de surtension : | III |
| [Ith] courant thermique conventionnel : | 125 A à = 60 °C pour circuit de puissance10 A à = 60 °C pour circuit de signalisation |
| Pouvoir nominal d'enclenchement Irms : | 1100 A à 440 V pour circuit de puissance se conformer à IEC 60947140 A CA pour circuit de signalisation se conformer à IEC 60947-5-1250 A CC pour circuit de signalisation se conformer à IEC 60947-5-1 |
| Pouvoir assigné de coupure : | 1100 A à 440 V pour circuit de puissance se conformer à IEC 60947 |
| [Icw] courant assigné de courte durée admissible : | 135 A = 40 °C 10 min circuit de puissance100 A 1 s circuit de signalisation120 A 500 ms circuit de signalisation140 A 100 ms circuit de signalisation640 A = 40 °C 10 s circuit de puissance990 A = 40 °C 1 s circuit de puissance320 A = 40 °C 1 min circuit de puissance |
| Calibre du fusible à associer : | 160 A gG à = 690 V coordination type 2 pour circuit de puissance200 A gG à = 690 V coordination type 1 pour circuit de puissance10 A gG pour circuit de signalisation se conformer à IEC 60947-5-1 |
| Impédance moyenne : | 0,8 mOhm à 50 Hz - Ith 125 A pour circuit de puissance |
| [Ui] tension assignée d'isolement : | 1000 V pour circuit de puissance se conformer à IEC 60947-4-1600 V pour circuit de puissance certifications CSA600 V pour circuit de puissance certifications UL690 V pour circuit de signalisation se conformer à IEC 60947-1600 V pour circuit de signalisation certifications CSA600 V pour circuit de signalisation certifications UL |
| Durée de vie électrique : | 0,8 Mcycles 125 A AC-1 à Ue = 440 V1,5 Mcycles 80 A AC-3 à Ue = 440 V |
| Puissance dissipée par pôle : | 5,1 W AC-312,5 W AC-1 |
| Couvercle de protection : | Avec |
| Support de montage : | PlatineRail |
| Normes : | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508 |
| Certifications du produit : | BVCCCCSADNVGLGOSTLROS (Lloyds register of shipping)RINAUL |
| Mode de raccordement : | Télécommande |
| Couple de serrage : | Circuit de puissance |
| Temps de fonctionnement : | 20?35 ms fermeture6?20 ms ouverture |
| Niveau de fiabilité de la sécurité : | B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1 |
| Durée de vie mécanique : | 4 Mcycles |
| Vitesse de commande maxi : | 3600 cyc/h à = 60 °C |
| Technologie bobine : | Sans module d'antiparasitage intégré |
|---|---|
| Plage de tension du circuit de commande : | 0,85?1,1 Uc opérationnel à 55 °C, CA 60 Hz0,3 à 0,6 Uc perte de niveau à 55 °C, CA 50/60 Hz0,8 à 1,1 Uc opérationnel à 55 °C, CA 50 Hz |
| Puissance d'appel maximale en VA : | 245 VA à 20 °C (cos ? 0.75) 60 Hz245 VA à 20 °C (cos ? 0.75) 50 Hz |
| Consommation maxi au maintien en VA : | 26 VA à 20 °C (cos ? 0.3) 60 Hz26 VA à 20 °C (cos ? 0.3) 50 Hz |
| Dissipation thermique : | 6?10 W à 50/60 Hz |
| Type de contacts auxiliaires : | Type branchés mécaniquement (1F+1O) se conformer à IEC 60947-5-1Type contact miroir (1 "O") se conformer à IEC 60947-4-1 |
| Fréquence circuit signalisation : | 25 à 400 Hz |
| Courant commuté minimum : | 5 mA pour circuit de signalisation |
| Tension de commutation minimale : | 17 V pour circuit de signalisation |
| Temps de non-chevauchement : | 1,5 ms sur désexcitation (entre contact NC + NO)1,5 ms sur excitation (entre contact NC + NO) |
| Résistance d'isolement : | > 10 M? pour circuit de signalisation |
En bref
Référence LC1D80D7
Nom du produit TeSys LC1D - contacteur - 3P - AC-3 440V - 80A - bobine 42Vca - LC1D80D7
Gamme TeSys
