SCHNEIDER

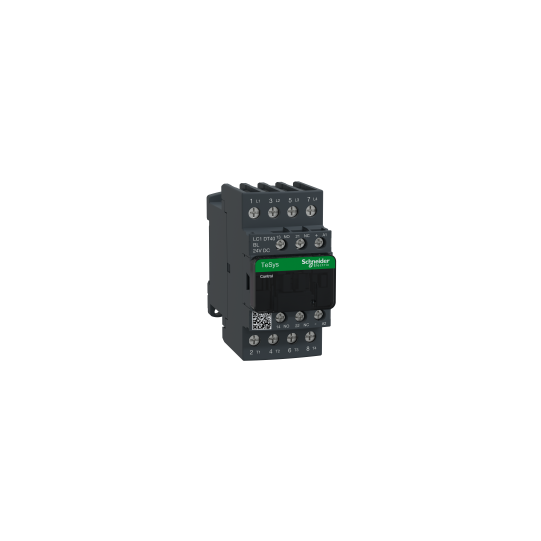

Contacteur TeSys LC1-D - 4P - AC-1 440V40 A - bobine 24 V CC - LC1DT40BL
LC1DT40BL
87,53 € HT
105,04 € TTC
HT
HT
TTC
TTC
Vous économisez
En stock plus de 25 unités – Expédié sous 24/48h
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 200€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Gamme : | TeSys |
|---|---|
| Nom du produit : | TeSys D |
| Fonction produit : | Contacteur |
| Nom abrégé de l'appareil : | LC1D |
| Application du contacteur : | Charge résistive |
| Catégorie d'emploi : | AC-1 |
| Description des pôles : | 4P |
| Composition des pôles : | 4F |
| [Ue] tension assignée d'emploi : | <,= 300 V DC pour circuit de puissance <,= 690 V AC 25...400 Hz pour circuit de puissance |
| [Ie] courant assigné d'emploi : | 40 A (<,= 60 °C) à <,= 440 V AC AC-1 pour circuit de puissance |
| Type de circuit de commande : | CC basse consommation |
| Tension circuit de commande : | 24 V CC |
| Composition contact auxiliaire : | 1F+1O |
| [Uimp] tension assignée de tenue aux chocs : | Conformément à IEC 60947 |
| Catégorie de surtension : | III |
| [Ith] courant thermique conventionnel : | 40 Aà <,= 60 °C pour circuit de puissance 10 Aà <,= 60 °C pour circuit de signalisation |
| Pouvoir nominal d'enclenchement Irms : | 450 Aà 440 V pour circuit de puissance conformément à IEC 60947 140 A AC pour circuit de signalisation conformément à IEC 60947-5-1 250 A DC pour circuit de signalisation conformément à IEC 60947-5-1 |
| Pouvoir assigné de coupure : | 450 Aà 440 V pour circuit de puissance conformément à IEC 60947 |
| [Icw] courant assigné de courte durée admissible : | 120 A <,= 40 °C 1 min circuit de puissance 240 A <,= 40 °C 10 s circuit de puissance 380 A <,= 40 °C 1 s circuit de puissance 50 A <,= 40 °C 10 min circuit de puissance 100 A 1 s circuit de signalisation 120 A 500 ms circuit de signalisation 140 A 100 ms circuit de signalisation |
| Calibre du fusible à associer : | 40 A gGà <,= 690 V coordination type ,2 pour circuit de puissance 63 A gGà <,= 690 V coordination type 1 pour circuit de puissance 10 A gG pour circuit de signalisation conformément à IEC 60947-5-1 |
| Impédance moyenne : | 2 mOhmà 50 Hz - Ith 40 A pour circuit de puissance |
| [Ui] tension assignée d'isolement : | 600 V pour circuit de puissance certifications CSA 600 V pour circuit de puissance certifications UL 690 V pour circuit de puissance conformément à IEC 60947-4-1 690 V pour circuit de signalisation conformément à IEC 60947-1 600 V pour circuit de signalisation certifications CSA 600 V pour circuit de signalisation certifications UL |
| Durée de vie électrique : | 1.4 Mcycles 40 A AC-1 à Ue <,= 440 V |
| Puissance dissipée par pôle : | 3.2 W AC-1 |
| Couvercle de protection : | Avec |
| Support de montage : | Platine Rail |
| Normes : | CSA C22.2 No 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508 |
| Certifications du produit : | RINA LROS BV UL CSA GOST DNV CCC GL |
| Mode de raccordement : | Télécommande |
| Couple de serrage : | Télécommande |
| Temps de fonctionnement : | 65.45?88.55 ms fermeture 20?30 ms ouverture |
| Niveau de fiabilité de la sécurité : | B10d = 1369863 cycle contacteur avec charge nominale conformément à EN/ISO 13849-1 B10d = 20000000 cycle contacteur avec charge mécanique conformément à EN/ISO 13849-1 |
| Durée de vie mécanique : | 30 Mcycles |
| Vitesse de commande : | 3600 cyc/hà <,= 60 °C |
| Technologie bobine : | Suppresseur à diode de limite de crête bidirectionnel incorporé |
|---|---|
| Plage de tension du circuit de commande : | 0,1 à 0,3 Uc perte de niveauà 60 °C, DC 0,8 à 1,25 Uc opérationnelà 60 °C, DC |
| Constante de temps : | 40 ms |
| Consommation moyenne à l'appel en W : | 2.4 Wà 20 °C |
| Consommation moyenne au maintien en W : | 2.4 Wà 20 °C |
| Type de contacts auxiliaires : | Type branchés mécaniquement (1F+1O) conformément à IEC 60947-5-1 Type contact miroir (1 O") conformément à IEC 60947-4-1 |
| Fréquence circuit signalisation : | 25 à 400 Hz |
| Courant commuté minimum : | 5 mA pour circuit de signalisation |
| Tension de commutation minimale : | 17 V pour circuit de signalisation |
| Temps de non-chevauchement : | 1,5 ms sur désexcitation (entre contact NC + NO) 1,5 ms sur excitation (entre contact NC + NO) |
| Résistance d'isolement : | >, 10 M? pour circuit de signalisation |
En bref
Référence LC1DT40BL
Nom du produit Contacteur TeSys LC1-D - 4P - AC-1 440V40 A - bobine 24 V CC - LC1DT40BL
Gamme TeSys
