SCHNEIDER

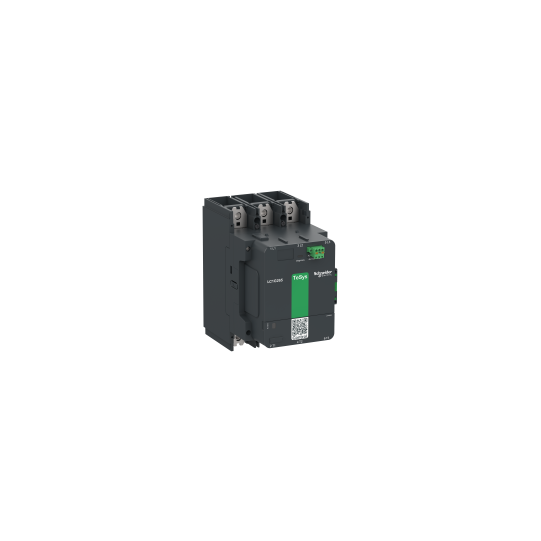

Contacteur TeSys LC1G 330A 440V 3P AC3 Standard 100-250V AC-DC bobine - LC1G330KUEN
LC1G330KUEN
777,04 € HT
932,45 € TTC
HT
HT
TTC
TTC
Vous économisez
En cours d’approvisionnement – Délai moyen 4/6 semaines
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 200€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Gamme : | TeSys |
|---|---|
| Gamme de produit : | TeSys Giga |
| Type de produit ou équipement : | Contacteur |
| Nom de l'appareil : | LC1G |
| Application du contacteur : | Commutation de puissanceCommande moteur (AC-3) |
| Catégorie d'emploi : | AC-1AC-3AC-3eAC-4AC-5AAC-5BAC-6aAC-6BAC-8aAC-8bDC-1DC-3DC-5 |
| Description des pôles : | 3P |
| [Ue] tension assignée d'emploi : | |
| [Ie] courant assigné d'emploi : | 440 A (à 330 A (à |
| [Uc] tension circuit de commande : | 100...250 V CA 50/60 Hz100...250 V CC |
| Plage de tension du circuit de commande : | Opérationnel: 0.8 Uc Min...1.1 Uc Max (à Perte de niveau: 0.1 Uc Max...0.45 Uc Min (à |
| Nombre de modules par automate et par PC : | 0 |
| [Uimp] tension assignée de tenue aux chocs : | 8 kV |
|---|---|
| Catégorie de surtension : | III |
| [Ith] courant thermique conventionnel : | 440 A à |
| Pouvoir assigné de coupure : | 2940 A à 440 V |
| [Icw] courant assigné de courte durée admissible : | 2,65 kA - 10 s1,8 kA - 30 s1,3 kA - 1 min0,9 kA - 3 min0,75 kA - 10 min |
| Calibre du fusible à associer : | 400 A aM à 250 A aM à 500 A gG à |
| Impédance moyenne : | 0,000144 Ohm |
| [Ui] tension assignée d'isolement : | 1000 V |
| Puissance dissipée par pôle : | 30 W AC-1 - Ith 440 A16 W AC-3 - Ith 330 A |
| Code de compatibilité : | LC1G |
| Composition des pôles : | 3F |
| Contacts auxiliaires : | 1 "O" + 1 "F" |
| Puissance moteur kW : | 90 kW à 230 V CA 50/60 Hz (AC-3e)160 kW à 400 V CA 50/60 Hz (AC-3e)160 kW à 415 V CA 50/60 Hz (AC-3e)185 kW à 440 V CA 50/60 Hz (AC-3e)200 kW à 500 V CA 50/60 Hz (AC-3e)220 kW à 690 V CA 50/60 Hz (AC-3e)185 kW à 1000 V CA 50/60 Hz (AC-3e)90 kW à 230 V CA 50/60 Hz (AC-3)160 kW à 400 V CA 50/60 Hz (AC-3)160 kW à 415 V CA 50/60 Hz (AC-3)200 kW à 440 V CA 50/60 Hz (AC-3)200 kW à 500 V CA 50/60 Hz (AC-3)220 kW à 690 V CA 50/60 Hz (AC-3)185 kW à 1000 V CA 50/60 Hz (AC-3)90 kW à 230 V CA 50/60 Hz (AC-4)160 kW à 400 V CA 50/60 Hz (AC-4)160 kW à 415 V CA 50/60 Hz (AC-4)185 kW à 440 V CA 50/60 Hz (AC-4)200 kW à 500 V CA 50/60 Hz (AC-4)220 kW à 690 V CA 50/60 Hz (AC-4)185 kW à 1000 V CA 50/60 Hz (AC-4) |
| Puissance moteur hp : | 100 hp à 200/208 V 60 Hz125 hp à 230/240 V 60 Hz250 hp à 460/480 V 60 Hz300 hp à 575/600 V 60 Hz |
| Pouvoir nominal d'enclenchement Irms : | 3830 A à 440 V |
| Plage de tension du circuit de commande : | Opérationnel: 0,8 à 1,1 Uc CA/CC (à 60 °C)Perte de niveau: 0,1...0,45 Uc CA/CC (à 60 °C) |
| Technologie bobine : | Limitation de crête bidirectionnelle intégrée |
| Durée de vie électrique : | 300 cycle AC-1 à Ue 400 V500 cycle AC-3 à Ue 400 V500 cycle AC-3e à Ue 400 V150 cycle AC-4 à Ue 400 V |
| Durée de vie mécanique : | 8 Mcycles |
| Consommation moyenne à l'appel en VA : | 700 VA |
| Puissance d'appel en W : | 645 W |
| Consommation moyenne au maintien en VA : | 15,0 VA |
| Consommation moyenne au maintien en W : | 9,1 W |
| Temps de fonctionnement : | 40...70 ms fermeture15...50 ms ouverture |
| Vitesse de commande maxi : | 300 cyc/h AC-1500 cyc/h AC-3500 cyc/h AC-3e150 cyc/h AC-4 |
| Mode de raccordement : | Circuit de puissance: barre 2 - section du jeu de barre: 32 x 10 mmCircuit de puissance: bornes à anneau 1 185 mm²Circuit de puissance: raccordement par boulonnageTélécommande: push-in 1 0,2...2,5 mm² - rigidité du câble: multibrin torsadé rigide sans emboutTélécommande: push-in 1 0,25...2,5 mm² - rigidité du câble: souple avec emboutTélécommande: push-in 2 0,5...1,0 mm² avec emboutTélécommande: push-in 0,75...2,5 mm² - rigidité du câble: multibrin torsadé rigide sans emboutTélécommande: push-in 0,75...2,5 mm² - rigidité du câble: souple avec embout |
| "Pas" de raccordement : | 45 mm |
| Support de montage : | Platine |
| Normes : | EN/CEI 60947-4-1EN/CEI 60947-5-1UL 60947-4-1CSA C22.2 No 60947-4-1JIS C8201-4-1JIS C8201-5-1 |
| Certifications du produit : | schéma CBCCCcULusEACCEUKCAEU-RO-MR by DNV-GL |
| Couple de serrage : | 35 N.m |
| Hauteur : | 225 mm |
| Largeur : | 140 mm |
| Profondeur : | 226 mm |
| Poids du produit : | 7,5 kg |
En bref
Référence LC1G330KUEN
Nom du produit Contacteur TeSys LC1G 330A 440V 3P AC3 Standard 100-250V AC-DC bobine - LC1G330KUEN
Gamme TeSys
