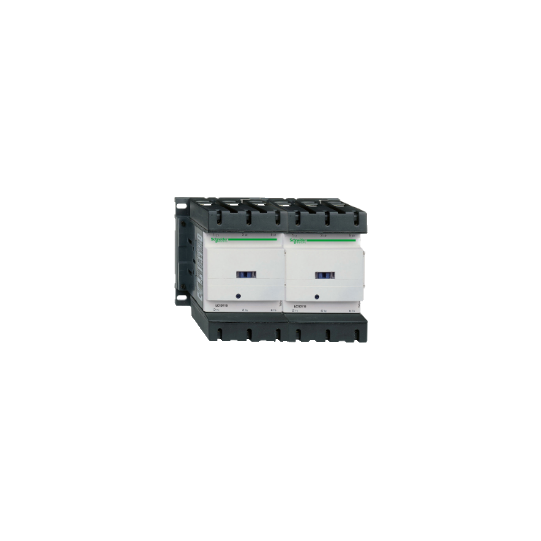

TeSys LC2D - contacteur inverseur - 3P - AC-3 440V - 150A - bobine 110Vca - LC2D150F7
LC2D150F7
1 059,73 € HT
1 271,68 € TTC
HT
HT
TTC
TTC
Vous économisez
En cours d’approvisionnement – Délai moyen 4/6 semaines
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 200€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Gamme de produits : | TeSys D |
|---|---|
| Gamme : | TeSys |
| Nom du produit : | TeSys D |
| Fonction produit : | Contacteur-inverseur |
| Nom abrégé de l'appareil : | LC2D |
| Application du contacteur : | Charge résistiveCommande du moteur |
| Catégorie d'emploi : | AC-3AC-1 |
| Présentation du produit : | Préassemblé avec jeu de barres d'inversion |
| Description des pôles : | 3P |
| Composition des pôles : | 3F |
| [Ue] tension assignée d'emploi : | |
| [Ie] courant assigné d'emploi : | 200 A (150 A ( |
| Puissance moteur kW : | 100 kW à 660...690 V CA 50/60 Hz40 kW à 220...230 V CA 50/60 Hz75 kW à 1000 V CA 50/60 Hz75 kW à 380...400 V CA 50/60 Hz90 kW à 500 V CA 50/60 Hz80 kW à 415...440 V CA 50/60 Hz |
| Puissance moteur HP : | 40 hp à 200/208 V CA 50/60 Hz pour 3 phases moteurs50 hp à 230/240 V CA 50/60 Hz pour 3 phases moteurs100 hp à 460/480 V CA 50/60 Hz pour 3 phases moteurs125 hp à 575/600 V CA 50/60 Hz pour 3 phases moteurs |
| Type de circuit de commande : | CA 50/60 Hz |
| Tension circuit de commande : | 110 V CA 50/60 Hz |
| Composition contact auxiliaire : | 1F+1O |
| [Uimp] tension assignée de tenue aux chocs : | 8 kV conforme à IEC 60947 |
| Catégorie de surtension : | III |
| [Ith] courant thermique conventionnel : | 200 A à |
| Pouvoir nominal d'enclenchement Irms : | 1660 A à 440 V pour circuit de puissance conforme à IEC 60947140 A CA pour circuit de signalisation conforme à IEC 60947-5-1250 A CC pour circuit de signalisation conforme à IEC 60947-5-1 |
| Pouvoir assigné de coupure : | 1400 A à 440 V pour circuit de puissance conforme à IEC 60947 |
| [Icw] courant assigné de courte durée admissible : | 100 A 1 s circuit de signalisation120 A 500 ms circuit de signalisation140 A 100 ms circuit de signalisation250 A 580 A 1200 A 1400 A |
| Calibre du fusible à associer : | 250 A gG à 315 A gG à 10 A gG pour circuit de signalisation conforme à IEC 60947-5-1 |
| Impédance moyenne : | 0,6 mOhm à 50 Hz - Ith 200 A pour circuit de puissance |
| [Ui] tension assignée d'isolement : | 1000 V pour circuit de puissance conforme à IEC 60947-4-1600 V pour circuit de puissance certifications CSA600 V pour circuit de puissance certifications UL690 V pour circuit de signalisation conforme à IEC 60947-1600 V pour circuit de signalisation certifications CSA600 V pour circuit de signalisation certifications UL |
| Durée de vie électrique : | 0.85 Mcycles 150 A AC-3 à Ue 1 Mcycles 200 A AC-1 à Ue |
| Puissance dissipée par pôle : | 24 W AC-113.5 W AC-3 |
| Couvercle de protection : | Avec |
| Type de verrouillage : | MécaniqueÉlectrique |
| Support de montage : | PlatineRail |
| Normes : | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508 |
| Certifications du produit : | ULCSACCCEACGLBVDNVRINA |
| Mode de raccordement : | Télécommande |
| Couple de serrage : | Télécommande |
| Temps de fonctionnement : | 20?35 ms fermeture40?75 ms ouverture |
| Niveau de fiabilité de la sécurité : | B10d = 1369863 cycle contacteur avec charge nominale conforme à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique conforme à EN/ISO 13849-1 |
| Durée de vie mécanique : | 8000000 cycles |
| Vitesse de commande : | 1200 cyc/h à |
| Technologie bobine : | Suppresseur à diode de limite de crête bidirectionnel incorporé |
|---|---|
| Plage de tension du circuit de commande : | 0,3 à 0,5 Uc perte de niveau à 55 °C, CA 50/60 Hz0,8?1,15 Uc opérationnel à 55 °C, CA 50/60 Hz |
| Consommation moyenne à l'appel en VA : | 280?350 VA à 20 °C (cos ? 0.9) 60 Hz280?350 VA à 20 °C (cos ? 0.9) 50 Hz |
| Consommation moyenne au maintien en VA : | 2?18 VA à 20 °C (cos ? 0.9) 60 Hz2?18 VA à 20 °C (cos ? 0.9) 50 Hz |
| Dissipation thermique : | 3?4.5 W à 50/60 Hz |
| Type de contacts auxiliaires : | Type branchés mécaniquement (1F+1O) conforme à IEC 60947-5-1Type contact miroir (1 O") conforme à IEC 60947-4-1 |
| Fréquence circuit signalisation : | 25 à 400 Hz |
| Courant commuté minimum : | 5 mA pour circuit de signalisation |
| Tension de commutation minimale : | 17 V pour circuit de signalisation |
| Temps de non-chevauchement : | 1,5 ms sur désexcitation (entre contact NC + NO)1,5 ms sur excitation (entre contact NC + NO) |
| Résistance d'isolement : | > 10 M? pour circuit de signalisation |
| Plage de puissance : | 30...50 kW 200...240 V 3 phases55...100 kW 380...440 V 3 phases55...100 kW 480...500 V 3 phases |
| Type de démarreur de moteur : | Contacteur inverseur |
| Tension de la bobine-contacteur : | 110 V AC standard |
