SCHNEIDER

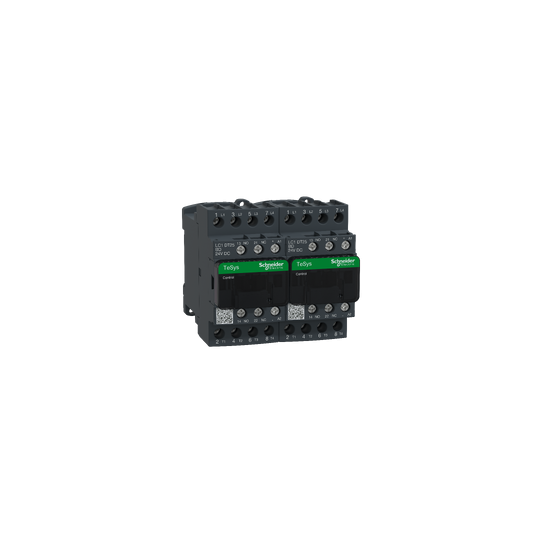

TeSys LC2D - contacteur inverseur - 4P - AC-1 440V - 25A - bobine 24Vcc
LC2DT25BD
162,99 € HT
195,59 € TTC
HT
HT
TTC
TTC
Vous économisez
En stock plus de 25 unités – Expédié sous 24/48h
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 200€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Gamme de produits : | TeSys D |
|---|---|
| Gamme : | TeSys |
| Nom du produit : | TeSys D |
| Type de produit ou équipement : | Contacteur inverseur |
| Nom de l'appareil : | LC2D |
| Application du contacteur : | Charge résistive (AC-1) |
| Catégorie d'emploi : | AC-1 |
| Présentation du produit : | Preassembled, with prewired power connections |
| Description des pôles : | 4P |
| Composition des pôles : | 4F |
| [Ue] tension assignée d'emploi : | Circuit de puissance: Circuit de puissance: |
| [Ie] courant assigné d'emploi : | 25 A (à |
| Type de circuit de commande : | CC standard |
| Tension circuit de commande : | 24 V CC |
| Contacts auxiliaires : | 1O + 1F |
| [Uimp] tension assignée de tenue aux chocs : | 6 kV se conformer à CEI 60947 |
| Catégorie de surtension : | III |
| [Ith] courant thermique conventionnel : | 10 A à 25 A à |
| Pouvoir nominal d'enclenchement Irms : | 250 A à 440 V pour circuit de puissance se conformer à CEI 60947140 A CA pour circuit de signalisation se conformer à IEC 60947-5-1250 A CC pour circuit de signalisation se conformer à IEC 60947-5-1 |
| Pouvoir assigné de coupure : | 250 A à 440 V pour circuit de puissance se conformer à CEI 60947 |
| [Icw] courant assigné de courte durée admissible : | 30 A à 61 A à 105 A à 210 A à 100 A - 12,5 kA Eff. 1s pour circuit de signalisation120 A - 500 ms pour circuit de signalisation140 A - 100 ms pour circuit de signalisation |
| Calibre du fusible à associer : | 10 A gG pour circuit de signalisation se conformer à IEC 60947-5-140 A gG à 25 A gG à |
| Impédance moyenne : | 50 Hz 2,5 mOhm Circuit de puissance 25 A |
| [Ui] tension assignée d'isolement : | Circuit de puissance: 690 V se conformer à IEC 60947-4-1Circuit de puissance: 600 V CSA certifiéCircuit de puissance: 600 V UL certifiéCircuit de signalisation: 690 V se conformer à IEC 60947-1Circuit de signalisation: 600 V CSA certifiéCircuit de signalisation: 600 V UL certifié |
| Durée de vie électrique : | 0,8 Mcycles 25 A AC-1 à Ue |
| Puissance dissipée par pôle : | 1,56 W AC-1 |
| Couvercle de protection : | Avec |
| Type de verrouillage : | Mécanique |
| Support de montage : | PlatineRail |
| Normes : | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508 |
| Certifications du produit : | ULLROS (Lloyds register of shipping)BVGOSTGLCSARINADNVCCC |
| Mode de raccordement : | Circuit de puissance: borniers à vis-étrier 1 câble(s) 1?4 mm²souple sans extrémité de câbleCircuit de puissance: borniers à vis-étrier 2 câble(s) 1?4 mm²souple sans extrémité de câbleCircuit de puissance: borniers à vis-étrier 1 câble(s) 1?4 mm²souple avec extrémité de câbleCircuit de puissance: borniers à vis-étrier 2 câble(s) 1?2,5 mm²souple avec extrémité de câbleRigide Borniers à vis-étrier Circuit de puissance 1 1?4 mm²Rigide Borniers à vis-étrier Circuit de puissance 2 1?4 mm²Télécommande: borniers à vis-étrier 1 câble(s) 1?4 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1?4 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1?4 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1?2,5 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1?4 mm²rigideTélécommande: borniers à vis-étrier 2 câble(s) 1?4 mm²rigide |
| Couple de serrage : | Circuit de puissance: 1,7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mmCircuit de puissance: 1,7 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2Télécommande: 1,7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mmTélécommande: 1,7 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2 |
| Temps de fonctionnement : | 53.55?72.45 ms fermeture16?24 ms ouverture |
| Niveau de fiabilité de la sécurité : | B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1 |
| Endurance mécanique : | 30 Mcycles |
| Vitesse de commande maxi : | 3600 cyc/h à |
| Technologie bobine : | Suppresseur à diode de limite de crête bidirectionnel incorporé |
|---|---|
| Plage de tension du circuit de commande : | 0,1 à 0,25 Uc -40?70 °C perte de niveau CC0,7 à 1,25 Uc -40?60 °C opérationnel CC1...1.25 Uc 60?70 °C opérationnel CC |
| Constante de temps : | 28 ms |
| Puissance d'appel en W : | 5,4 W (à 20 °C) |
| Consommation moyenne au maintien en W : | 5,4 W à 20 °C |
| Type de contacts auxiliaires : | type branchés mécaniquement 1O + 1F se conformer à IEC 60947-5-1 type contact miroir 1 "O" se conformer à IEC 60947-4-1 |
| Fréquence circuit signalisation : | 25 à 400 Hz |
| Courant commuté minimum : | 5 mA pour circuit de signalisation |
| Tension de commutation minimale : | 17 V pour circuit de signalisation |
| Temps de non-chevauchement : | 1,5 ms sur désexcitation entre contact NC + NO1,5 ms sur excitation entre contact NC + NO |
| Résistance d'isolement : | > 10 M? pour circuit de signalisation |
| Compatibilité du contact : | M7 |
| Code de compatibilité : | LC2D |
En bref
Référence LC2DT25BD
Nom du produit TeSys LC2D - contacteur inverseur - 4P - AC-1 440V - 25A - bobine 24Vcc
