SCHNEIDER

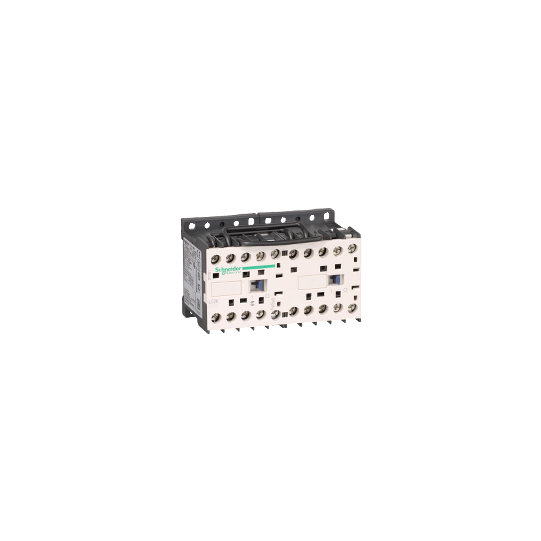

TeSys LC2K - contacteur inverseur - 3P - AC-3 440V - 6A - bobine 220..230Vca - LC2K0610M7
LC2K0610M7
Produit obsolète.
Informations techniques
| Gamme de produits : | TeSys K |
|---|---|
| Gamme : | TeSys |
| Nom du produit : | TeSys K |
| Fonction produit : | Contacteur-inverseur |
| Nom abrégé de l'appareil : | LC2K |
| Fonction de l'appareil : | Contrôle |
| Application du contacteur : | Commande du moteur |
| Catégorie d'emploi : | AC-4AC-3 |
| Présentation du produit : | Préassemblé avec jeu de barres d'inversion |
| Description des pôles : | 3P |
| Composition des pôles : | 3F |
| [Ue] tension assignée d'emploi : | 690 V CA 50/60 Hz pour circuit de puissance |
| [Ie] courant assigné d'emploi : | 0,25 à |
| Puissance moteur kW : | 3 kW à 440 V CA 50/60 Hz3 kW à 500 à 600 V CA 50/60 Hz3 kW à 660...690 V CA 50/60 Hz1.5 kW à 220...230 V CA 50/60 Hz2.2 kW à 380...415 V CA 50/60 Hz3 kW à 480 V CA 50/60 Hz |
| Type de circuit de commande : | CA 50/60 Hz |
| Tension circuit de commande : | 220...230 V CA 50/60 Hz |
| Composition contact auxiliaire : | 1 F" |
| [Uimp] tension assignée de tenue aux chocs : | 8 kV |
| Catégorie de surtension : | III |
| [Ith] courant thermique conventionnel : | 20 A à 10 A à |
| Pouvoir nominal d'enclenchement Irms : | 110 A CA pour circuit de puissance conforme à NF C 63-110110 A CA pour circuit de puissance conforme à IEC 60947110 A CA pour circuit de signalisation conforme à IEC 60947 |
| Pouvoir assigné de coupure : | 110 A à 415 V conforme à IEC 60947110 A à 440 V conforme à IEC 6094780 A à 500 V conforme à IEC 60947110 A à 220...230 V conforme à IEC 60947110 A à 380...400 V conforme à IEC 6094770 A à 660...690 V conforme à IEC 60947 |
| [Icw] courant assigné de courte durée admissible : | 20 A = 15 min circuit de puissance90 A 85 A 80 A 60 A 45 A 40 A 80 A 1 s circuit de signalisation90 A 500 ms circuit de signalisation110 A 100 ms circuit de signalisation |
| Calibre du fusible à associer : | 25 A gG à 25 A aM pour circuit de puissance10 A gG pour circuit de signalisation conforme à IEC 6094710 A gG pour circuit de signalisation conforme à VDE 0660 |
| Impédance moyenne : | 3 mOhm à 50 Hz - Ith 20 A pour circuit de puissance |
| [Ui] tension assignée d'isolement : | 690 V pour circuit de signalisation conforme à IEC 60947-4-1690 V pour circuit de signalisation conforme à IEC 60947-5-1600 V pour circuit de signalisation conforme à UL 508600 V pour circuit de puissance conforme à CSA C22.2 No 14600 V pour circuit de signalisation conforme à CSA C22.2 No 14690 V pour circuit de puissance conforme à IEC 60947-4-1600 V pour circuit de puissance conforme à UL 508 |
| Durée de vie électrique : | 1.3 Mcycles 0,25 AC-3 à Ue |
| Type de verrouillage : | Mécanique |
| Support de montage : | RailPlatine |
| Normes : | IEC 60947VDE 0660BS 5424NF C 63-110 |
| Certifications du produit : | ULCSA |
| Mode de raccordement : | Borniers à vis-étrier 1 câble(s) 1,5?4 mm² - rigidité du câble: rigideBorniers à vis-étrier 1 câble(s) 0,75?4 mm² - rigidité du câble: souple - sans extrémité de câbleBorniers à vis-étrier 1 câble(s) 0,34?2,5 mm² - rigidité du câble: souple - avec extrémité de câbleBorniers à vis-étrier 2 câble(s) 1,5?4 mm² - rigidité du câble: rigideBorniers à vis-étrier 2 câble(s) 0,75?4 mm² - rigidité du câble: souple - sans extrémité de câbleBorniers à vis-étrier 2 câble(s) 0,34?1,5 mm² - rigidité du câble: souple - avec extrémité de câble |
| Couple de serrage : | 1.3 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°21.3 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm |
| Temps de fonctionnement : | 10?20 ms désexcitation bobine + ouverture "F"10?20 ms excitation bobine + fermeture "F" |
| Niveau de fiabilité de la sécurité : | B10d = 1369863 cycle contacteur avec charge nominale conforme à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique conforme à EN/ISO 13849-1 |
| Durée de vie mécanique : | 5 Mcycles |
| Vitesse de commande : | 3600 cyc/h |
| Plage de tension du circuit de commande : | 0,2 à 0,75 Uc à 0,8?1,15 Uc à |
|---|---|
| Consommation moyenne à l'appel en VA : | 30 VA à 20 °C |
| Consommation moyenne au maintien en VA : | 4.5 VA à 20 °C |
| Dissipation thermique : | 1.3 W |
| Type de contacts auxiliaires : | Type instantané 1 F" |
| Fréquence circuit signalisation : | |
| Courant commuté minimum : | 5 mA pour circuit de signalisation |
| Tension de commutation minimale : | 17 V pour circuit de signalisation |
| Distance de non-recouvrement : | 0,5 mm |
| Résistance d'isolement : | > 10 M? pour circuit de signalisation |
| Plage de puissance : | 0.55...1 kW 200...240 V 3 phases0.55...1 kW 380...440 V 3 phases0.55...1 kW 480...500 V 3 phases1.1...2 kW 200...240 V 3 phases1.1...2 kW 380...440 V 3 phases2.2...3 kW 380...440 V 3 phases2.2...3 kW 480...500 V 3 phases0...0.5 kW 200...240 V 3 phases0...0.5 kW 380...440 V 3 phases0...0.5 kW 480...500 V 3 phases1.1...2 kW 480...500 V 3 phases |
| Type de démarreur de moteur : | Contacteur inverseur |
| Tension de la bobine-contacteur : | 220 à 230 V CA standard |
En bref
Référence LC2K0610M7
Nom du produit TeSys LC2K - contacteur inverseur - 3P - AC-3 440V - 6A - bobine 220..230Vca - LC2K0610M7
Gamme TeSys
Fonction de l'appareil Contrôle
