SCHNEIDER

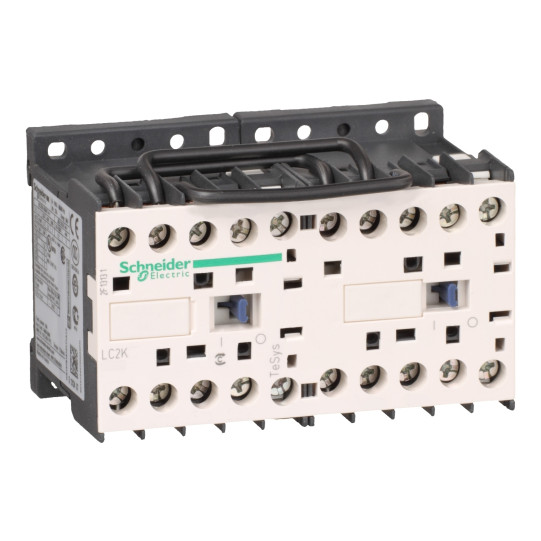

TeSys LC2K - contacteur inverseur - 3P - AC-3 440V - 12A - bobine 48Vca
LC2K1210E7
72,91 € HT
87,49 € TTC
HT
HT
TTC
TTC
Vous économisez
En cours d’approvisionnement – Délai moyen 4/6 semaines
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 200€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Gamme de produits : | TeSys K |
|---|---|
| Gamme : | TeSys |
| Nom du produit : | TeSys K |
| Fonction produit : | Contacteur-inverseur |
| Nom de l'appareil : | LC2K |
| Fonction de l?appareil : | Contrôle |
| Application du contacteur : | Charge résistive (AC-1)Commande moteur (AC-3) |
| Catégorie d'emploi : | AC-1AC-4AC-3 |
| Présentation du produit : | Préassemblé avec jeu de barres d'inversion |
| Description des pôles : | 3P |
| Composition des pôles : | 3F |
| [Ue] tension assignée d'emploi : | Circuit de puissance: 690 V CA 50/60 HzCircuit de signalisation: |
| [Ie] courant assigné d'emploi : | 20 A (à 16 A (à 12 A à |
| Puissance moteur kW : | 4 kW à 480 V CA 50/60 Hz4 kW à 500 à 600 V CA 50/60 Hz4 kW à 660...690 V CA 50/60 Hz3 kW à 220...230 V CA 50/60 Hz5,5 kW à 380...415 V CA 50/60 Hz5,5 kW à 440 V CA 50/60 Hz |
| Type de circuit de commande : | CA à 50/60 Hz |
| Tension circuit de commande : | 48 V CA 50/60 Hz |
| Contact auxiliaire : | 1 "F" |
| [Uimp] tension assignée de tenue aux chocs : | 8 kV |
| Catégorie de surtension : | III |
| [Ith] courant thermique conventionnel : | 20 A à 10 A à |
| Pouvoir nominal d'enclenchement Irms : | 144 A à 690 V CA pour circuit de puissance se conformer à NF C 63-110144 A à 690 V CA pour circuit de puissance se conformer à CEI 60947110 A CA pour circuit de signalisation se conformer à CEI 60947 |
| Pouvoir assigné de coupure : | 110 A à 440 V se conformer à CEI 6094780 A à 500 V se conformer à CEI 6094770 A à 660...690 V se conformer à CEI 60947 |
| [Icw] courant assigné de courte durée admissible : | 115 A à 105 A à 100 A à 75 A à 55 A à 50 A à 80 A - 1 s pour circuit de signalisation90 A - 500 ms pour circuit de signalisation110 A - 100 ms pour circuit de signalisation25 A à = 15 min pour circuit de puissance |
| Calibre du fusible à associer : | 25 A gG à 25 A aM pour circuit de puissance10 A gG pour circuit de signalisation se conformer à CEI 6094710 A gG pour circuit de signalisation se conformer à VDE 0660 |
| Impédance moyenne : | 3 mOhm - Ith 20 A 50 Hz pour circuit de puissance |
| [Ui] tension assignée d'isolement : | Circuit de puissance: 600 V se conformer à UL 508Circuit de puissance: 690 V se conformer à IEC 60947-4-1Circuit de signalisation: 690 V se conformer à IEC 60947-4-1Circuit de signalisation: 690 V se conformer à IEC 60947-5-1Circuit de signalisation: 600 V se conformer à UL 508Circuit de puissance: 600 V se conformer à CSA C22.2 No 14Circuit de signalisation: 600 V se conformer à CSA C22.2 No 14 |
| Durée de vie électrique : | 0,3 Mcycles 20 A AC-1 à Ue 1,3 Mcycles 12 A AC-3 à Ue |
| Type de verrouillage : | Mécanique |
| Support de montage : | PlatineRail |
| Normes : | BS 5424VDE 0660CEI 60947NF C 63-110 |
| Certifications du produit : | ULCSA |
| Mode de raccordement : | Borniers à vis-étrier 1 câble(s) 1,5?4 mm²rigideBorniers à vis-étrier 1 câble(s) 0,75?4 mm²souple sans extrémité de câbleBorniers à vis-étrier 1 câble(s) 0,34?2,5 mm²souple avec extrémité de câbleBorniers à vis-étrier 2 câble(s) 1,5?4 mm²rigideBorniers à vis-étrier 2 câble(s) 0,75?4 mm²souple sans extrémité de câbleBorniers à vis-étrier 2 câble(s) 0,34?1,5 mm²souple avec extrémité de câble |
| Couple de serrage : | 1,3 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°21,3 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm |
| Temps de fonctionnement : | 10?20 ms excitation bobine + fermeture "F"10?20 ms désexcitation bobine + ouverture "F" |
| Niveau de fiabilité de la sécurité : | B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1 |
| Endurance mécanique : | 5 Mcycles |
| Vitesse de commande maxi : | 3600 cyc/h |
| Plage de tension du circuit de commande : | Opérationnel: 0,8?1,15 Uc (à Perte de niveau: 0,2 à 0,75 Uc (à |
|---|---|
| Puissance d'appel en VA : | 30 VA (à 20 °C) |
| Consommation moyenne au maintien en VA : | 4,5 VA (à 20 °C) |
| Dissipation thermique : | 1,3 W |
| Type de contacts auxiliaires : | type instantané 1 "F" |
| Fréquence circuit signalisation : | |
| Courant commuté minimum : | 5 mA pour circuit de signalisation |
| Tension de commutation minimale : | 17 V pour circuit de signalisation |
| Distance de non-recouvrement : | 0,5 mm |
| Résistance d'isolement : | > 10 M? pour circuit de signalisation |
| Code de compatibilité : | LC2K |
En bref
Référence LC2K1210E7
Nom du produit TeSys LC2K - contacteur inverseur - 3P - AC-3 440V - 12A - bobine 48Vca
Gamme TeSys
Fonction de l'appareil Contrôle
