SCHNEIDER

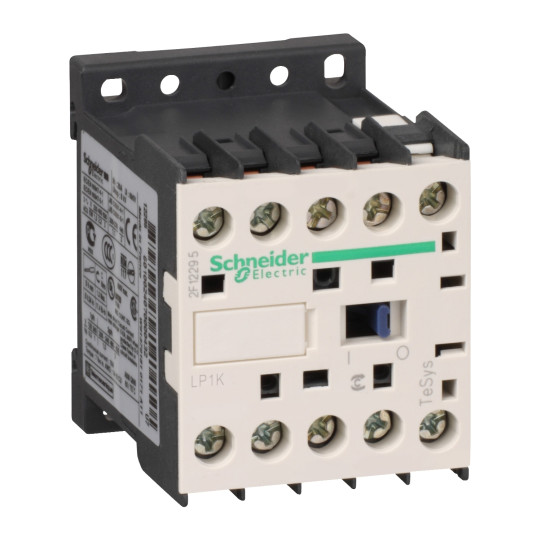

TeSys LP1K - contacteur - 4P - AC-1 440V - 20A - bobine 24Vcc
LP1K12004BD
29,02 € HT
34,82 € TTC
HT
HT
TTC
TTC
Vous économisez
En stock – Expédié sous 24/48h
- Support technique et interlocuteur unique dédié
- Livraison offerte dès 200€ d’achat (France Métropolitaine)
- Paiements 100% sécurisés
Informations techniques
| Gamme de produits : | TeSys K |
|---|---|
| Gamme : | TeSys |
| Fonction produit : | Contacteur |
| Nom de l'appareil : | LP1K |
| Application du contacteur : | Charge résistive (AC-1) |
| Catégorie d'emploi : | AC-1 |
| Description des pôles : | 4P |
| Composition des pôles : | 4F |
| [Ie] courant assigné d'emploi : | 20 A (à 16 A (à |
| Plage de tension du circuit de commande : | Opérationnel: 0,8?1,15 Uc (à Perte de niveau: 0,1 à 0,75 Uc (à |
|---|---|
| [Ui] tension assignée d'isolement : | Circuit de puissance: 600 V se conformer à UL 508Circuit de puissance: 690 V se conformer à IEC 60947-4-1Circuit de puissance: 600 V se conformer à CSA C22.2 No 14 |
| [Uimp] tension assignée de tenue aux chocs : | 8 kV |
| Catégorie de surtension : | III |
| Support de montage : | PlatineRail |
| Tenue au feu : | V1 se conformer à UL 94Exigence 2 se conformer à NF F 16-101Exigence 2 se conformer à NF F 16-102 |
| Couple de serrage : | 1,3 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°21,3 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm |
| [Ue] tension assignée d'emploi : | Circuit de puissance: 690 V CA 50/60 Hz |
| [Ith] courant thermique conventionnel : | 20 A à |
| Pouvoir nominal d'enclenchement Irms : | 144 A CA pour circuit de puissance se conformer à NF C 63-110144 A CA pour circuit de puissance se conformer à CEI 60947 |
| Pouvoir assigné de coupure : | 110 A à 440 V se conformer à CEI 6094780 A à 500 V se conformer à CEI 6094770 A à 660...690 V se conformer à CEI 60947 |
| Calibre du fusible à associer : | 25 A gG à 25 A aM pour circuit de puissance |
| Impédance moyenne : | 3 mOhm - Ith 20 A 50 Hz pour circuit de puissance |
| Consommation moyenne à l'appel en W : | 3 W (à 20 °C) |
| Consommation moyenne au maintien en W : | 3 W à 20 °C |
| Temps de fonctionnement : | 30?40 ms excitation bobine + fermeture "F"10 ms désexcitation bobine + ouverture "F" |
| Niveau de fiabilité de la sécurité : | B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1 |
| Endurance mécanique : | 10 Mcycles |
| Vitesse de commande maxi : | 3600 cyc/h |
| Hauteur : | 58 mm |
| Largeur : | 45 mm |
| Profondeur : | 57 mm |
| Poids du produit : | 0,225 kg |
| Code de compatibilité : | LP1K |
En bref
Référence LP1K12004BD
Nom du produit TeSys LP1K - contacteur - 4P - AC-1 440V - 20A - bobine 24Vcc
