SCHNEIDER

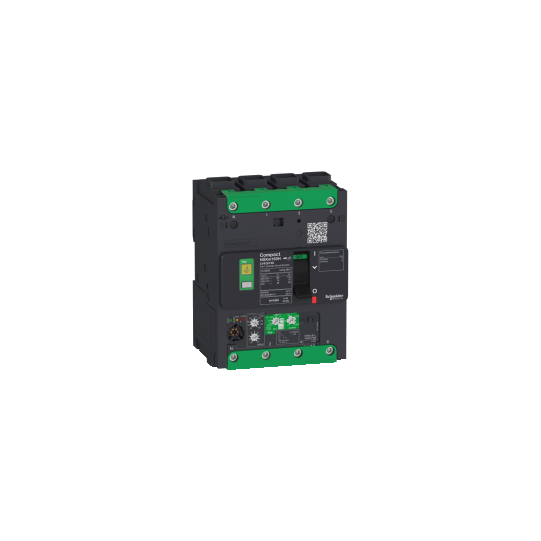

Compact NSXm - disjoncteur Vigi - 25KA - Micrologic 4.1 - 160A - 4P4d - Everlink
LV426718
Produit obsolète, voici la substitution proposée à la référence LV426718 : C12B44V160L - ComPacT NSXmB - disjoncteur Vigi - MicroLogic 4.1 160A - 4P4D - 25kA - EverLink
Informations techniques
| Gamme : | Compact |
|---|---|
| Nom du produit : | Compact NSXm Micrologic Vigi 4.1 |
| Gamme de produits : | Compact NSXm |
| Nom de l'appareil : | NSXm 160B |
| Fonction produit : | Disjoncteur différentiel |
| Fonction de l?appareil : | DistributionProtection |
| Description des pôles : | 4P |
| Pôles protégés : | 4d |
| Position du pôle neutre : | Gauche |
| [In] courant assigné d'emploi : | 160 A à 40 °C |
| [Ue] tension assignée d'emploi : | 440 V CA 50/60 Hz |
| Type de réseau : | CA |
| Fréquence du réseau : | 50/60 Hz |
| Aptitude au sectionnement : | Oui se conformer à EN/CEI 60947-2 |
| Catégorie d'emploi : | Catégorie A |
| Pouvoir de coupure : | 50 kA Icu à 220...240 V CA 50/60 Hz se conformer à CEI 60947-225 kA Icu à 380...415 V CA 50/60 Hz se conformer à CEI 60947-220 kA Icu à 440 V CA 50/60 Hz se conformer à CEI 60947-2 |
| Code pouvoir de coupure : | B 25 kA 415 V CA |
| Nom du déclencheur : | Micrologic 4.1 |
| Type de déclencheur : | Électronique |
| Fonctions de protection du déclencheur : | LSoIR |
| Type de commande : | Par maneton |
| Mode d'installation : | Par visEncliquetable |
| [Ui] tension assignée d'isolement : | 500 V CA 50/60 Hz |
|---|---|
| [Uimp] tension assignée de tenue aux chocs : | 8 kV |
| [Ics] pouvoir assigné de coupure de service : | 50 kA à 220...240 V CA 50/60 Hz se conformer à CEI 60947-225 kA à 380...415 V CA 50/60 Hz se conformer à CEI 60947-220 kA à 440 V CA 50/60 Hz se conformer à CEI 60947-2 |
| Endurance mécanique : | 20000 cycle |
| Durée de vie électrique : | 10000 cycle à 440 V In20000 cycle à 440 V In/2 |
| Support de montage : | PlatineRail DIN |
| Mode de raccordement : | 1 cosse Everlink 2,5?70 mm², torsadé fin cuivre 1 cosse Everlink 2,5?95 mm², rigide ou semi-rigide aluminium / cuivre |
| "pas" de raccordement : | 35 mm avec épanouisseurs27 mm sans épanouisseurs |
| Pas de 9 mm : | 12 module |
| Type de protection : | Protection surcharge (thermique)Short time short-circuit protection with fixed delayProtection instantanée contre court-circuitProtection différentielle |
| Calibre du déclencheur : | 160 A à 40 °C |
| Type de réglage du seuil long retard (Ir) : | Réglable 9 positions |
| Plage de réglage du seuil long retard : | 63...160 A |
| Type de réglage de la temporisation : | Fixe |
| [tr] plage de réglage de temporisation long retard : | 5 s à 7,2 x Ir8 s à 6 x Ir200 s à 1,5 x Ir |
| Mémoire thermique : | 20 minutes avant et après le déclenchement |
| Type de réglage du capteur instantané (Isd) : | Réglable 9 positions |
| [Isd] plage de réglage du seuil court retard : | 1,5...10 x Ir |
| Type de réglage de retard instantané : | Fixe |
| [tsd] gamme de réglage de la temporisation courte : | 0,02 s |
| Type de réglage du seuil instantané (Ii) : | Fixe |
| Plage de réglage du seuil instantané : | 2000 A |
| Protection différentielle : | Intégré |
| Type de réglage de sensibilité différentielle : | Réglable |
| [Idn] plage de réglage du seuil de sensibilité différentielle : | 0,03?5 A |
| Sensibilité du différentiel : | 30 mA pour classe A100 mA pour classe A300 mA pour classe A500 mA pour classe A1000 mA pour classe A30 mA pour classe AC100 mA pour classe AC300 mA pour classe AC500 mA pour classe AC1000 mA pour classe AC3000 mA pour classe AC5000 mA pour classe AC |
| Type de réglage de la temporisation protection différentielle : | Réglable |
| [?t] réglage de temporisation protection différentielle : | 0 ms60 ms150 ms500 ms1000 ms |
| Réglage de protection du neutre : | Aucune protection1 x Ir0,5 x Ir |
| Nombre d'emplacements : | 1 slot(s) pour interrupteur secondaire OF1 slot(s) pour commutateur de relais avertisseur SD1 slot(s) pour libération de tension MN or MX |
| Signalisation locale : | Prêt à fonctionner: flashing LED (vert)Surcharge: DEL 105 % Ir (rouge)Surcharge: DEL 90 % Ir (orange) |
En bref
Référence LV426718
Nom du produit Compact NSXm - disjoncteur Vigi - 25KA - Micrologic 4.1 - 160A - 4P4d - Everlink
Gamme Compact
Fonction de l'appareil Distribution
Protection
Protection
