SCHNEIDER

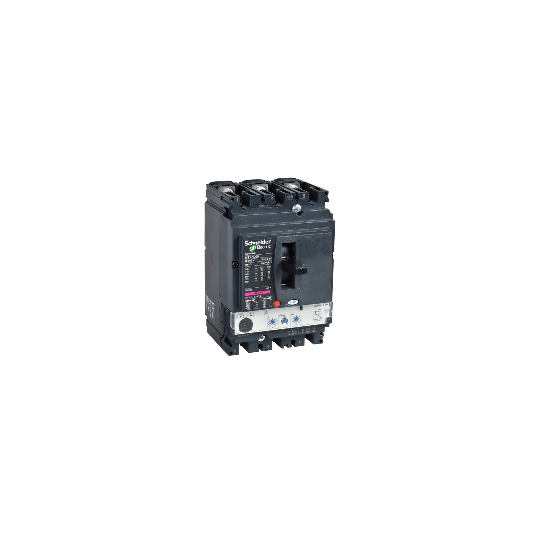

Compact NSX - NSX100n micrologic 2.2 m 25a 3p3d disjoncteur compact - LV429833

LV429833

Produit obsolète, voici la liste des produits à combiner pour substituer la référence LV429833 :
  • C10N3 - ComPacT NSX100N - bloc de coupure sans déclencheur - 100A - 3P - 50kA - fixe (Compatibilité totale : mixage des pièces ancienne/nouvelle gamme Ok)
  • C1032M025 - ComPacT NSX - déclencheur MicroLogic 2.2M 25A - 3P3D pour NSX100-250 (Compatibilité totale : mixage des pièces ancienne/nouvelle gamme Ok)
  • Informations techniques
    Gamme : Compact
    Nom du produit : Compact NSX
    Fonction produit : Disjoncteur
    Nom de l'appareil : Compact NSX100N
    Fonction de l'appareil : Moteur
    Nombre de pôles : 3P
    Pôles protégés : 3t
    Type de réseau : CA
    Fréquence du réseau : 50/60 Hz
    [Ie] courant assigné d'emploi maximal : 100 A ( 40 °C )100 A ( 65 °C )
    [Ui] tension assignée d'isolement : 800 V CA 50/60 Hz
    [Uimp] tension assignée de tenue aux chocs : 8 kV
    [Ue] tension assignée d'emploi : 690 V CA 50/60 Hz
    Codification du pouvoir de coupure : N ( 50 kA ) 415 V CA
    Pouvoir de coupure : 50 kA Icu à 440 V CA 50/60 Hz se conformer à IEC 60947-210 kA Icu à 660/690 V CA 50/60 Hz se conformer à IEC 60947-235 kA Icu à 525 V CA 50/60 Hz se conformer à IEC 60947-250 kA Icu à 380/415 V CA 50/60 Hz se conformer à IEC 60947-236 kA Icu à 500 V CA 50/60 Hz se conformer à IEC 60947-290 kA Icu à 220/240 V CA 50/60 Hz se conformer à IEC 60947-220 kA à 600 V CA 50/60 Hz se conformer à UL 50850 kA à 480 V CA 50/60 Hz se conformer à UL 50885 kA à 240 V CA 50/60 Hz se conformer à UL 508
    [Ics] pouvoir assigné de coupure de service en court-circuit : Ics 10 kA 660/690 V CA 50/60 Hz se conformer à IEC 60947-2Ics 35 kA 525 V CA 50/60 Hz se conformer à IEC 60947-2Ics 36 kA 500 V CA 50/60 Hz se conformer à IEC 60947-2Ics 50 kA 380/415 V CA 50/60 Hz se conformer à IEC 60947-2Ics 50 kA 440 V CA 50/60 Hz se conformer à IEC 60947-2Ics 90 kA 220/240 V CA 50/60 Hz se conformer à IEC 60947-2
    Aptitude au sectionnement : Oui se conformer à EN 60947-2Oui se conformer à IEC 60947-2
    Catégorie d'emploi : A
    Nom du déclencheur : Micrologic 2.2 M
    Technologie de déclencheur : Électronique
    Fonctions de protection du déclencheur : LSoI
    Calibre du déclencheur : 25 A ( 65 °C )
    Type de protection : Protection surcharge (long retard) LShort time short-circuit protection with fixed delay SoProtection instantanée contre court-circuit I
    Degré de pollution : 3 se conformer à IEC 60664-1
    Type de commande : Par maneton
    Mode d'installation : Fixe
    Support de montage : Plaque arrière
    Raccordement haut : Façade
    Raccordement bas : Façade
    Durée de vie mécanique : 50000 cycle
    Durée de vie électrique : 10000 cycle 690 V In se conformer à IEC 60947-220000 cycle 690 V In/2 se conformer à IEC 60947-230000 cycle 440 V In se conformer à IEC 60947-250000 cycle 440 V In/2 se conformer à IEC 60947-2
    Pas de raccordement : 35 mm
    Signalisation locale : DEL 95 % IthDEL prête
    Classe de déclenchement moteur : 10205
    Protection moteur supplémentaire : Déséquilibre de phases
    Type de réglage du seuil long retard (Ir) : Réglable 9 positions
    Plage de réglage du seuil long retard : 12...25 A
    Type de réglage de la temporisation : Fixe
    [tr] plage de réglage de temporisation long retard : 10 s 7,2 x Ir 10120 s 1,5 x Ir 520 s 7,2 x Ir 20240 s 1,5 x Ir 1026 s 6 x Ir 20480 s 1,5 x Ir 205 s 7,2 x Ir 513,5 s 6 x Ir 106,5 s 6 x Ir 5
    Mémoire thermique : 20 minutes avant et après le déclenchement
    Type de réglage du capteur instantané (Isd) : Réglable 9 positions
    [Isd] plage de réglage du seuil court retard : 5...13 x Ir
    Type de réglage de retard instantané : Fixe
    Type de réglage du seuil instantané (Ii) : Fixe
    Plage de réglage du seuil instantané : 425 A
    Hauteur : 161 mm
    Largeur : 105 mm
    Profondeur : 86 mm
    Poids : 2,05 kg
    En bref
    Référence LV429833
    Nom du produit Compact NSX - NSX100n micrologic 2.2 m 25a 3p3d disjoncteur compact - LV429833
    Gamme Compact
    Fonction de l'appareil Moteur
